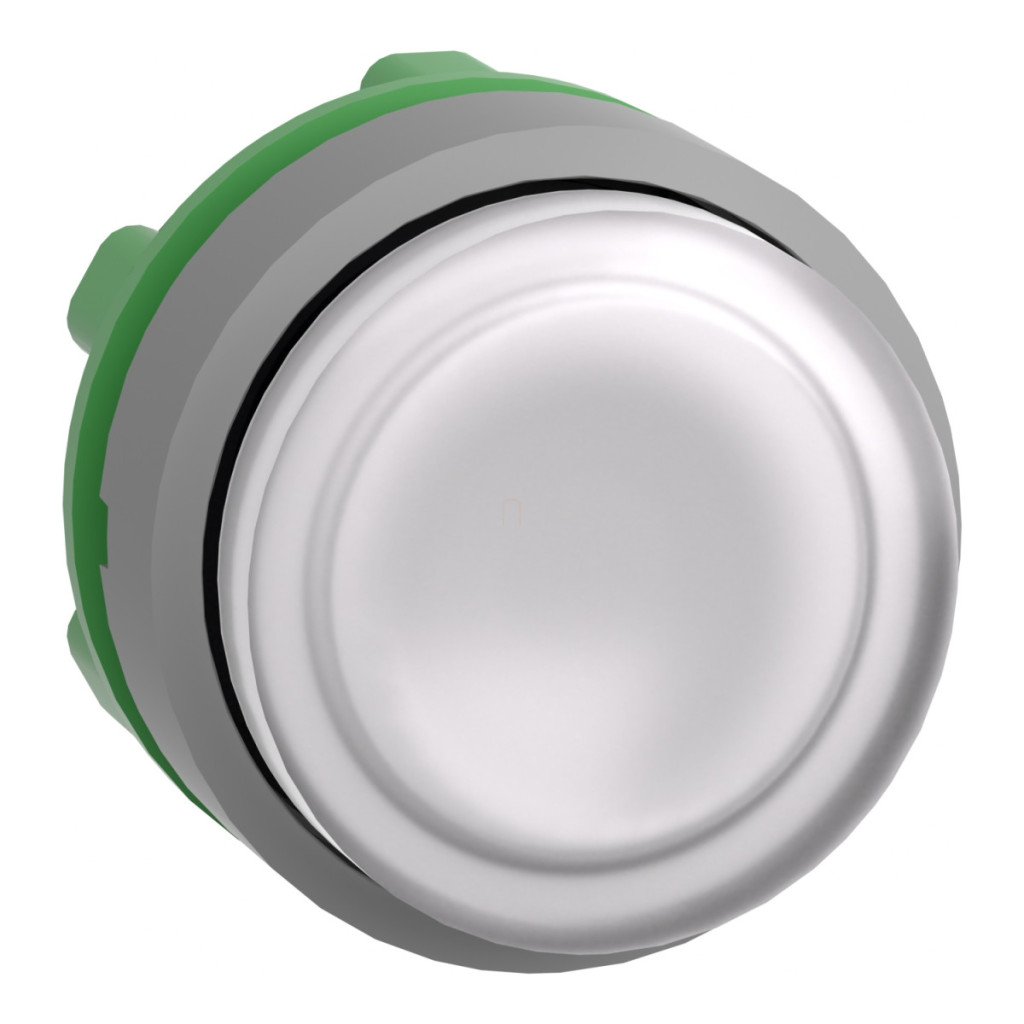

Capul iluminat al butonului Schneider Electric Harmony XB5 seria ZB5AW113C0 este alegerea perfectă pentru panourile de control industriale și dulapurile de comutație, unde fiabilitatea și vizibilitatea sunt cerințe esențiale. Acest produs de calitate superioară face parte din familia Harmony XB5, recunoscută la nivel mondial în domeniul dispozitivelor de control industrial. ZB5AW113C0 este un buton iluminat cu diametrul de 22 mm, cu bază din plastic și margine gri. Are o suprafață de control albă proeminentă, cu lentilă netedă, asigurând o vizibilitate excelentă în orice mediu industrial. Capul butonului este compatibil cu blocurile LED universale Schneider Electric, oferind o flexibilitate excepțională în proiectare și instalare. Designul produsului permite o instalare ușoară și garantează o durată lungă de viață, chiar și în cazul utilizării zilnice. Din punct de vedere tehnic, ZB5AW113C0 are parametri remarcabili. Durata de viață mecanică a butonului este impresionantă, oferind 10 milioane de cicluri de comutare, ceea ce permite o utilizare extrem de durabilă. Are un grad de protecție IP66 conform IEC 60529 și respectă, de asemenea, cerințele NEMA 13 și NEMA 4X, oferind o protecție excelentă împotriva prafului și a apei. Rezistența sa la impact este clasificată IK05 conform IEC 62262. De remarcat în mod special este rezistența sa la spălarea cu presiune înaltă, care este garantată până la 7.000.000 Pa la o temperatură de 55 °C de la o distanță de 0,1 metri. Produsul poate fi utilizat într-un interval larg de temperaturi (-40...+70 °C) atât în timpul depozitării, cât și în timpul funcționării, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. ZB5AW113C0 are o funcționare cu revenire prin arc și este conform cu o serie de standarde internaționale, printre care: JIS C8201-5-1, GB 14048.5, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, UL 508, IEC 60947-5-4 și JIS C8201-1. Acest lucru este confirmat de certificări precum CSA, DNV, BV, LROS (Lloyds Register of Shipping) și listările UL. Produsul se caracterizează printr-o rezistență excelentă la vibrații, 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, precum și de o rezistență remarcabilă la șocuri: 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale, în conformitate cu IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5AW113C0 - buton iluminat din plastic, Ø22, retur, LED, în relief, alb, ramă gri date tehnice
Specificații generale
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton iluminat
Denumire scurtă a dispozitivului: ZB5
Compatibilitate: LED universal
Material margine: Plastic cu acoperire gri
Diametru de montare: 22 mm
Unitate de divizare: 1
Tip unitate cap: Standard
Formă cap unitate de semnal: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Alb, ridicat, nemarcat
Informații suplimentare despre acționare: Lentilă netedă
Dimensiuni
Lățime totală (CAD): 29 mm
Înălțime totală (CAD): 29 mm
Adâncime totală (CAD): 33 mm
Caracteristici tehnice
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10000000 cicluri
Denumirea stației: XALD 1...5 decuplări, XALK 2...5 întrerupătoare
Culoarea capacului/actuatorului sau lentilei: Alb
Marcaj: Nemarcată
Cod compoziție electrică: M1 (<6 contacte, utilizând blocuri simple cu LED integrat, pentru montare frontală), M2 (<6 contacte, utilizând blocuri simple și duble cu LED integrat, pentru montare frontală), M6 (<2 contacte, utilizând blocuri simple cu LED integrat și transformator, pentru montare frontală), M10 (<2 contacte, utilizând blocuri simple cu LED-uri integrate, pentru montare frontală), MF1 (<2 contacte, utilizând blocuri simple cu LED-uri integrate, pentru montare frontală), MR1 (<2 contacte, utilizând blocuri individuale cu LED integrat, pentru montare pe spate)
Prezentare generală a dispozitivului: Componente de bază
Caracteristici de mediu
Grad de protecție: TC
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II, în conformitate cu IEC 60536
Grad de protecție IP: IP66, în conformitate cu IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05, în conformitate cu IEC 62262
Standarde și certificări
Conformitate cu standardele: JIS C8201-5-1, GB 14048.5, CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-1, UL 508, IEC 60947-5-4, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyd's Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz), în conformitate cu IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
