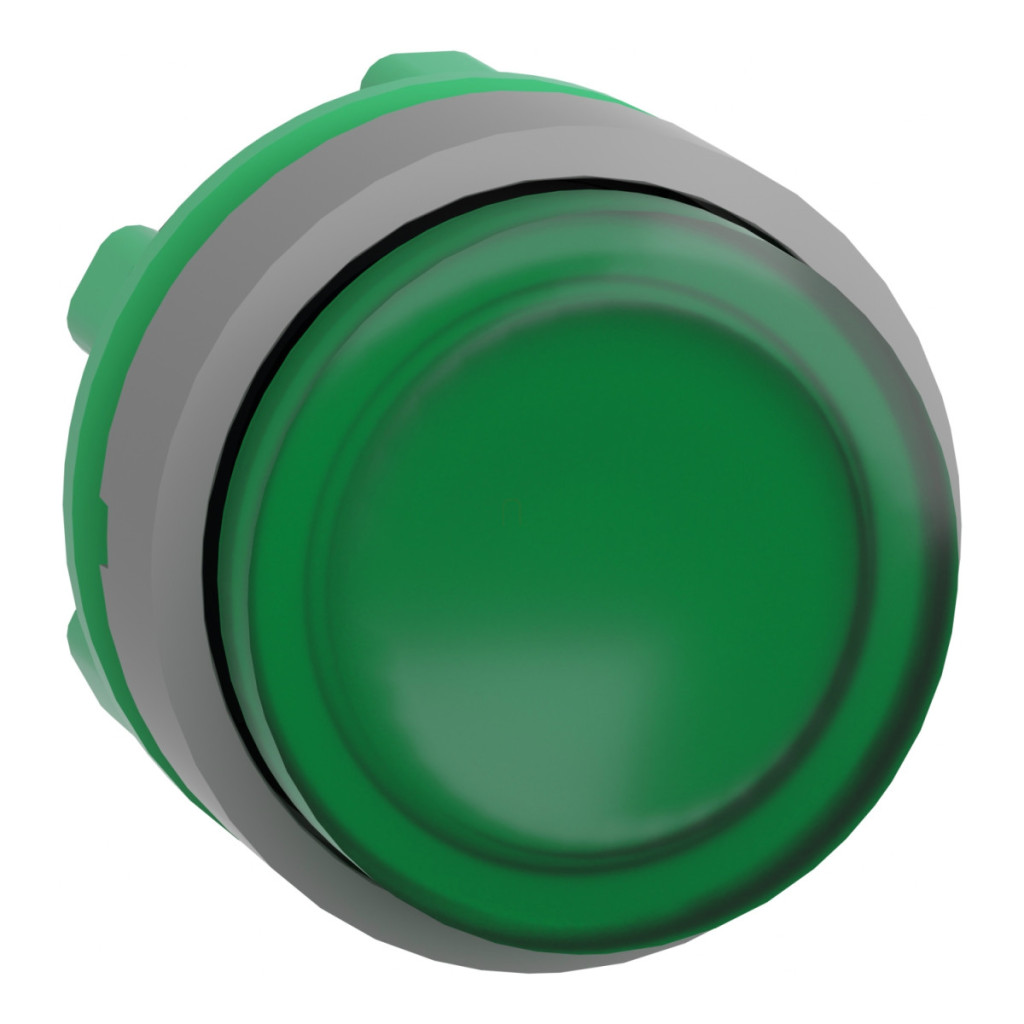

Modelul Schneider Electric Harmony XB5 ZB5AW133C0 este un buton iluminat din plastic de calitate profesională, care reprezintă completarea perfectă pentru panourile de control industriale și interfețele mașinilor. Acest buton verde cu revenire prin arc oferă o soluție fiabilă pentru diverse aplicații de automatizare și control, în special în medii în care feedback-ul vizual este esențial pentru o funcționare sigură și eficientă. Capul butonului ZB5AW133C0 face parte din familia de produse Harmony XB5, care oferă o compatibilitate largă cu blocurile LED universale Schneider Electric. Produsul se potrivește într-un orificiu de montare standard de 22 mm, fiind ușor de instalat atât în instalații noi, cât și în modernizări. Combinația dintre o margine din plastic de culoare gri și un profil verde, ridicat, nu numai că oferă un aspect estetic, dar oferă și avantaje practice pentru operatori, deoarece forma ridicată este ușor de văzut și de operat, chiar și atunci când se poartă mănuși. În ceea ce privește parametrii tehnici, capul butonului ZB5AW133C0 are caracteristici impresionante. Este echipat cu un cap indicator rotund, de design standard, și o lentilă netedă. Conform dimensiunilor CAD, atât lățimea, cât și înălțimea sunt de 29 mm, în timp ce adâncimea totală este de 33 mm. Produsul se mândrește cu o durabilitate remarcabilă, cu o durată de viață mecanică de până la 10 milioane de cicluri de comutare, ceea ce înseamnă o fiabilitate excepțională chiar și în cele mai intensive aplicații industriale. Rezistența sa la spălarea cu presiune înaltă este de 7000000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce permite utilizarea sa în medii în care este necesară o curățare regulată și temeinică. Butonul ZB5AW133C0 are un grad de protecție IP66 conform IEC 60529 și se mândrește, de asemenea, cu clasele NEMA 13 și NEMA 4X, ceea ce îl face foarte rezistent la praf, apă și alte influențe ambientale. Produsul rezistent la impact IK05 poate fi utilizat la temperaturi ambientale cuprinse între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. Butonul Schneider Electric ZB5AW133C0 este conform cu numeroase standarde internaționale, inclusiv CSA C22.2 nr. 14, IEC 60947-1, IEC 60947-5-4, GB 14048.5, JIS C8201-5-1, IEC 60947-5-1, UL 508 și JIS C8201-1, și are multiple certificări, precum CSA, DNV, BV, LROS și UL. Produsul poate fi utilizat cu diferite coduri de asamblare electrică: M1 (max. 6 contacte cu blocuri simple, montate frontal, cu LED încorporat), M2 (max. 6 contacte cu blocuri simple și duble, montate pe panoul frontal, cu LED încorporat), M6 (max. 2 contacte cu blocuri simple, montate pe panoul frontal, cu LED și transformator încorporate), M10, MF1 și MR1 (max. 2 contacte cu blocuri simple, montate pe panoul frontal sau posterior, cu LED încorporat). Această versatilitate permite utilizarea capului butonului apăsat în aproape orice configurație de control.
Schneider Electric Harmony XB5 - ZB5AW133C0 - cap de buton iluminat din plastic, Ø22, retur, LED, ridicat, verde, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap de buton iluminat
Denumirea scurtă a dispozitivului: ZB5
Compatibilitatea produsului: LED universal
Material ramă: Plastic, galvanizat gri
Diametru montare: 22 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Verde, proeminent, nemarcat
Informații suplimentare despre actuator: Cu lentilă netedă
Date suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 33 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Durată de viață mecanică: 10000000 cicluri
Denumirea stației: XALD 1...5 decuplare, XALK 2...5 întrerupătoare
Culoarea capacului/actuatorului sau lentilei: Verde
Marcaj: Nemarcată
Cod compoziție electrică:
M1: max. 6 contacte cu blocuri simple, montate pe panoul frontal, cu LED încorporat
M2: max. 6 contacte cu blocuri simple și duble, montate pe panoul frontal, cu LED încorporat
M6: max. 2 contacte cu blocuri simple, montate pe panoul frontal, cu LED și transformator încorporate
M10: max. 2 contacte cu blocuri simple, montate pe panoul frontal, cu LED încorporat
MF1: max. 2 contacte cu blocuri simple, montate pe panoul frontal, cu LED integrat
MR1: max. 2 contacte cu blocuri simple, montate pe panoul posterior, cu LED integrat
Prezentare generală a dispozitivului: Componente de bază
Mediu
Tratament de protecție: TC
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 62262
Standarde: CSA C22.2 Nr. 14, IEC 60947-1, IEC 60947-5-4, GB 14048.5, JIS C8201-5-1, IEC 60947-5-1, UL 508, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
