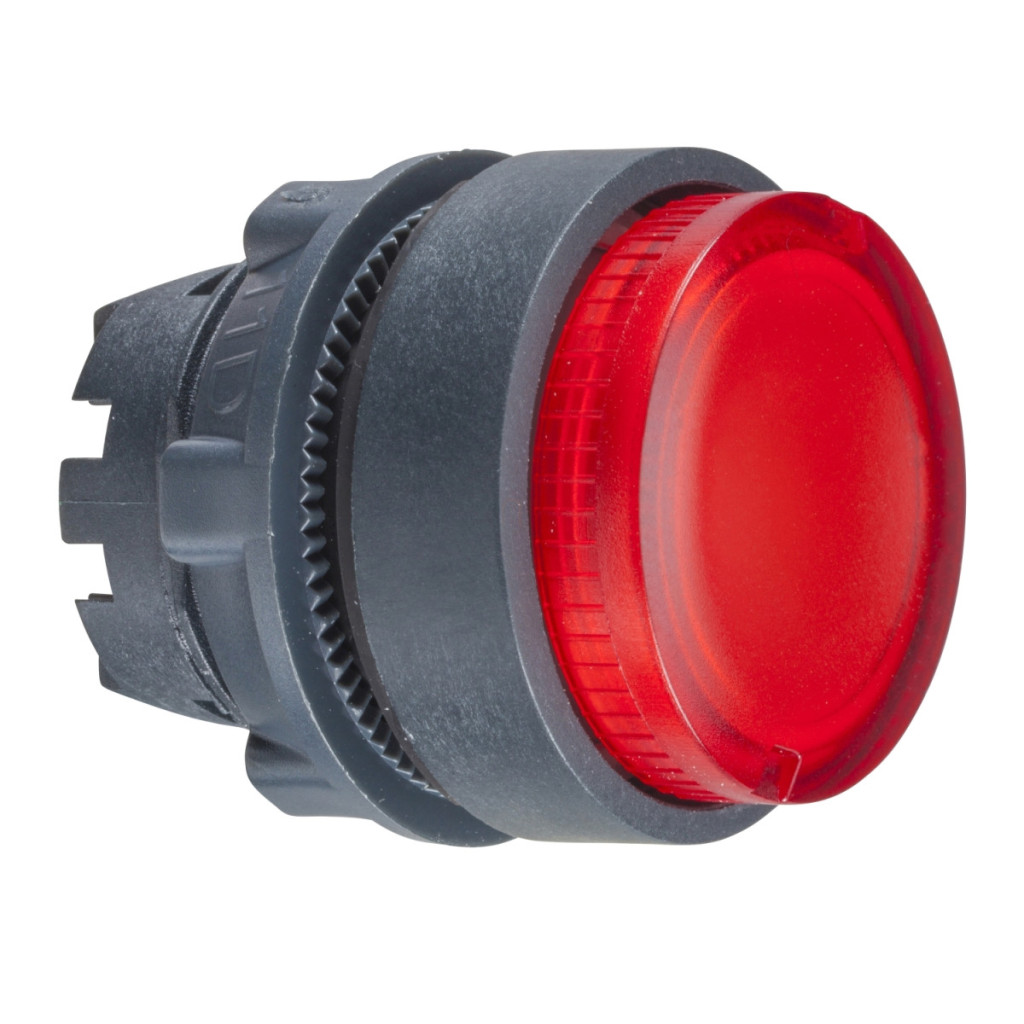

Capul butonului iluminat roșu ZB5AW14 din seria Harmony XB5 de la Schneider Electric reprezintă excelența în domeniul dispozitivelor de comutare industriale. Acest produs face parte din gama Harmony XB5, extrem de fiabilă, care oferă dispozitive de comutare și semnalizare industriale recunoscute la nivel mondial. ZB5AW14 este un buton roșu, în relief, cu un cadru din plastic gri închis, care se potrivește într-un orificiu de montare cu diametrul de 22 mm. Butonul are un mecanism de revenire cu arc, un design nemarcat și este prevăzut cu o lentilă transparentă. Produsul este compatibil cu becurile BA9s, oferind o varietate de opțiuni de iluminare pentru aplicații industriale. Componenta de bază nu include un bloc de contact sau o unitate de iluminare, care trebuie achiziționate separat pentru o funcționalitate completă. ZB5AW14 are parametri tehnici remarcabili. Datorită claselor de protecție IP66, IP69 și IP69K, oferă o protecție excelentă împotriva prafului și umezelii și este rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Rezistența la impact a produsului este certificată conform standardului IK05 și respectă numeroase standarde internaționale, inclusiv UL 508, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 Nr. 14, GB 14048.5, IEC 60947-1 și JIS C8201-1. Produsul are numeroase certificări internaționale, precum CSA, DNV, BV, LROS (Lloyds Register of Shipping) și certificări listate UL. Produsul este recomandat pentru utilizare la temperaturi ambientale cuprinse între -40 °C și +55 °C, iar intervalul de temperatură de depozitare este cuprins între -40 °C și +70 °C. Are o durată de viață mecanică extrem de lungă, de 10 milioane de cicluri de comutare. Dimensiunile sale externe sunt de 29 mm lățime, 29 mm înălțime și 32 mm adâncime. Produsul este compatibil cu diverse coduri de compoziție electrică (M7, M8, M9, MF2), care determină numărul și dispunerea contactelor. Butonul are, de asemenea, clase de protecție NEMA 13 și NEMA 4X, ceea ce îi mărește și mai mult gama de aplicații. ZB5AW14 este alegerea ideală pentru panouri de control, interfețe de mașini și sisteme de automatizare industrială unde sunt necesare comenzi fiabile, foarte vizibile și ușor de utilizat. Produsul este recomandat în special pentru medii în care protecția împotriva prafului și umezelii este importantă, precum și rezistența la solicitări mecanice ridicate. Culoarea roșie este utilizată în general pentru a indica oprirea de urgență, oprirea sau alte funcții de avertizare cu prioritate ridicată în mediile industriale. Datorită designului lor modular, elementele de comutare din seria Schneider Electric Harmony XB5 pot fi configurate în mod flexibil pentru o varietate de cerințe de aplicare.
Schneider Electric Harmony XB5 - ZB5AW14 - buton iluminat din plastic, Ø22, retur, soclu BA9s, proeminent, roșu date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton iluminat
Denumire scurtă a dispozitivului: ZB5
Compatibilitate: BA 9s
Material cadru: plastic gri închis
Diametru de montare: 22 mm
Caracteristici tehnice
Tip cap: standard
Formă cap unitate indicator: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Roșu, ridicat, nemarcat
Informații suplimentare despre acționare: Cu lentilă transparentă
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 32 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10000000 cicluri
Denumirea stației: XALD 1...5 decuplare, XALK 2...5 întrerupătoare
Culoarea capacului/actuatorului sau lentilei: roșu
Marcaj: nemarcată
Caracteristici electrice
Cod compoziție electrică:
M7 - până la 6 contacte, montabil pe panoul frontal cu un singur bloc, cu soclu BA 9s
M8 - până la 6 contacte, montabil pe panoul frontal cu un singur bloc și cu bloc dublu, cu soclu BA 9s
M9 - până la 2 contacte, montabil pe panoul frontal cu bloc simplu cu soclu BA 9s și transformator
MF2 - până la 2 contacte, montabil pe panoul frontal cu bloc simplu cu soclu BA 9s
Condiții de mediu
Tratament de protecție: TC Temperatura ambiantă de funcționare: -40...55 °C Temperatura ambiantă de depozitare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP69, IP69K Grad de protecție NEMA: NEMA 13, NEMA 4X Grad de protecție IK: IK05 conform IEC 62262 Standarde și certificări Standarde: UL 508, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 Nr. 14, GB 14048.5, IEC 60947-1, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
