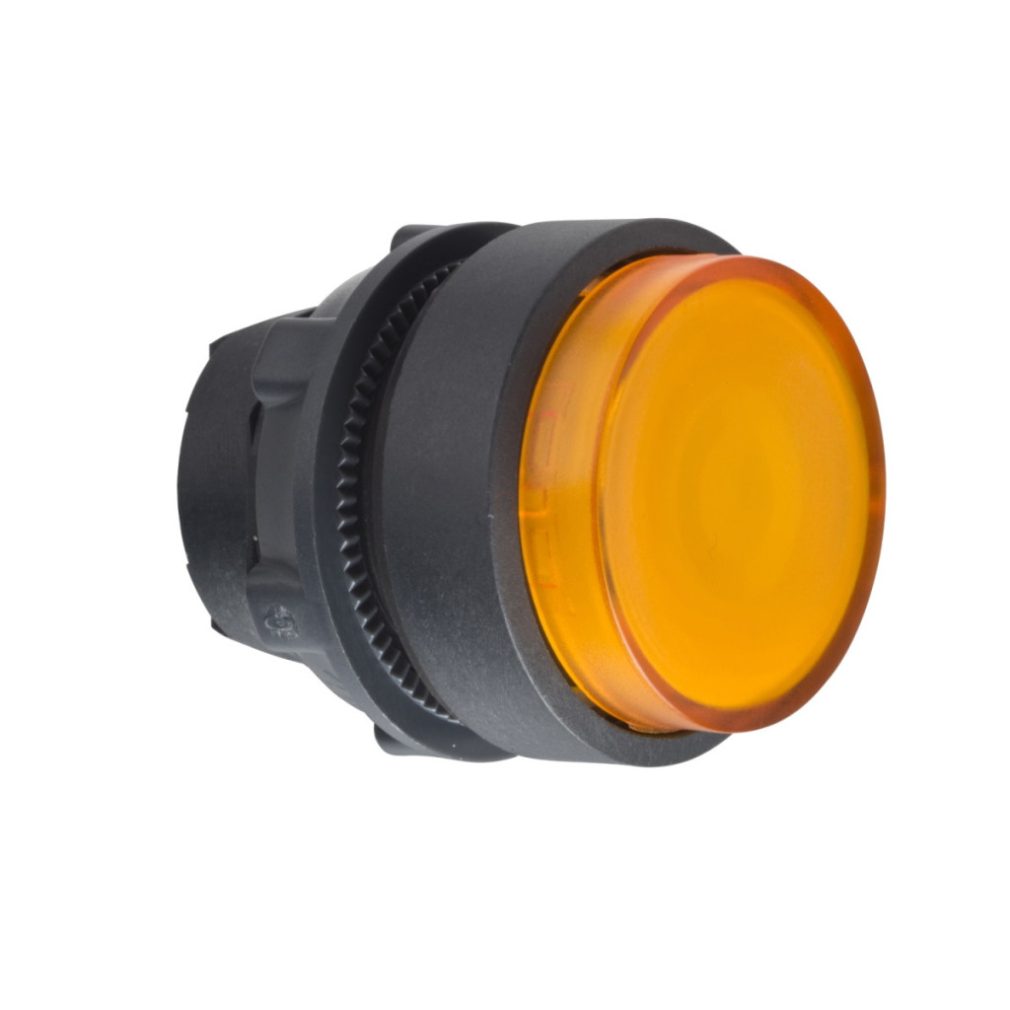

ZB5AW15, parte a seriei Harmony XB5 de la Schneider Electric, este un buton iluminat proeminent, de înaltă calitate, de culoare portocalie, care reprezintă o componentă esențială în proiectarea panourilor de control industriale și a tablourilor de distribuție. Acest buton de control cu arc de 22 mm diametru este sinonimul fiabilității și durabilității, corespunzând perfect standardelor tehnice excepționale ale gamei de produse Harmony. Capul butonului iluminat portocaliu ZB5AW15 funcționează cu un bec de tip BA9s, care asigură vizibilitate chiar și în condiții de lumină slabă. Produsul are un inel de fixare din plastic de culoare gri închis, care oferă un fundal contrastant cu suprafața portocalie a butonului, sporind astfel vizibilitatea și ușurința în utilizare. Butonul are un cap rotund standard și este echipat cu o lentilă netedă, fără marcaje. Parametrii tehnici excepționali ai ZB5AW15 includ clasele de protecție IP66, IP69 și IP69K, care asigură o rezistență excelentă la pătrunderea prafului și a apei, precum și conformitatea cu standardele NEMA 13 și NEMA 4X. Clasa de rezistență la impact IK05 oferă protecție suplimentară împotriva impactului mecanic. Butonul poate rezista la spălarea cu presiune înaltă la 7.000.000 Pa la o temperatură de 55 °C de la o distanță de 0,1 m. Are o durată de viață mecanică extrem de lungă, rezistând la până la 10 milioane de cicluri de comutare, ceea ce reprezintă o valoare remarcabilă în categoria sa. Intervalul de temperatură de funcționare al produsului este între -40 și +55 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Dimensiunile CAD ale capului butonului ZB5AW15 sunt: 29 mm lățime, 29 mm înălțime și 32 mm adâncime. Produsul poate fi utilizat în diverse ansambluri electrice în conformitate cu codurile de compatibilitate: pentru codul M7, cu maximum 6 contacte cu montare frontală și bec BA 9s, pentru codul M8, cu maximum 6 contacte cu fixare frontală, blocuri simple și duble și bec BA 9s, pentru codul M9, cu maximum 2 contacte cu fixare frontală, bec BA 9s și transformator, și pentru codul MF2, cu maximum 2 contacte cu fixare frontală și bec BA 9s. Produsul este compatibil cu stațiile de întrerupere XALD 1...5 și XALK 2...5, ceea ce sporește și mai mult gama sa de aplicații. ZB5AW15 are certificări care respectă standardele internaționale, inclusiv certificările CSA, DNV, BV, LROS și UL. Este conform cu standardele IEC 60947-5-1, GB 14048.5, CSA C22.2 Nr. 14, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1 și JIS C8201-1, asigurând utilizabilitatea globală și conformitatea cu cerințele de înaltă calitate. Produsul rezistă la o sarcină de vibrații de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, precum și șocuri de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) la jumătate din accelerația undei sinusoidale conform IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5AW15 - buton iluminat proeminent portocaliu Ø22 retur BA9 - date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Buton iluminat
Denumirea scurtă a produsului: ZB5
Compatibilitate produs: BA 9s
Material cadru: plastic gri închis
Diametru de montare: 22 mm
Tip cap: standard
Formă cap unitate indicator: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Portocaliu proeminent, nemarcat
Informații suplimentare despre acționare: Cu lentilă netedă
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 32 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10.000.000 de cicluri Denumirea stației: XALD 1...5 întrerupătoare, XALK 2...5 întrerupătoare Culoarea capacului/actuatorului sau lentilei: Portocaliu Marcaj: Fără marcaj
Cod de asamblare electrică: M7 pentru până la 6 contacte cu blocuri simple, montare frontală și bec BA 9s
M8 pentru până la 6 contacte cu blocuri simple și duble, montare frontală și bec BA 9s
M9 pentru până la 2 contacte cu blocuri simple, montare frontală, bec BA 9s și transformator
MF2 pentru până la 2 contacte cu blocuri simple, montare frontală, bec BA 9s
Prezentarea dispozitivului: Componente de bază
Mediu
Tratament de protecție: TC
Temperatură ambiantă de funcționare: -40...55 °C
Temperatură ambiantă de depozitare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 62262
Standarde și certificări
Standarde: IEC 60947-5-1, GB 14048.5, CSA C22.2 Nr. 14, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
