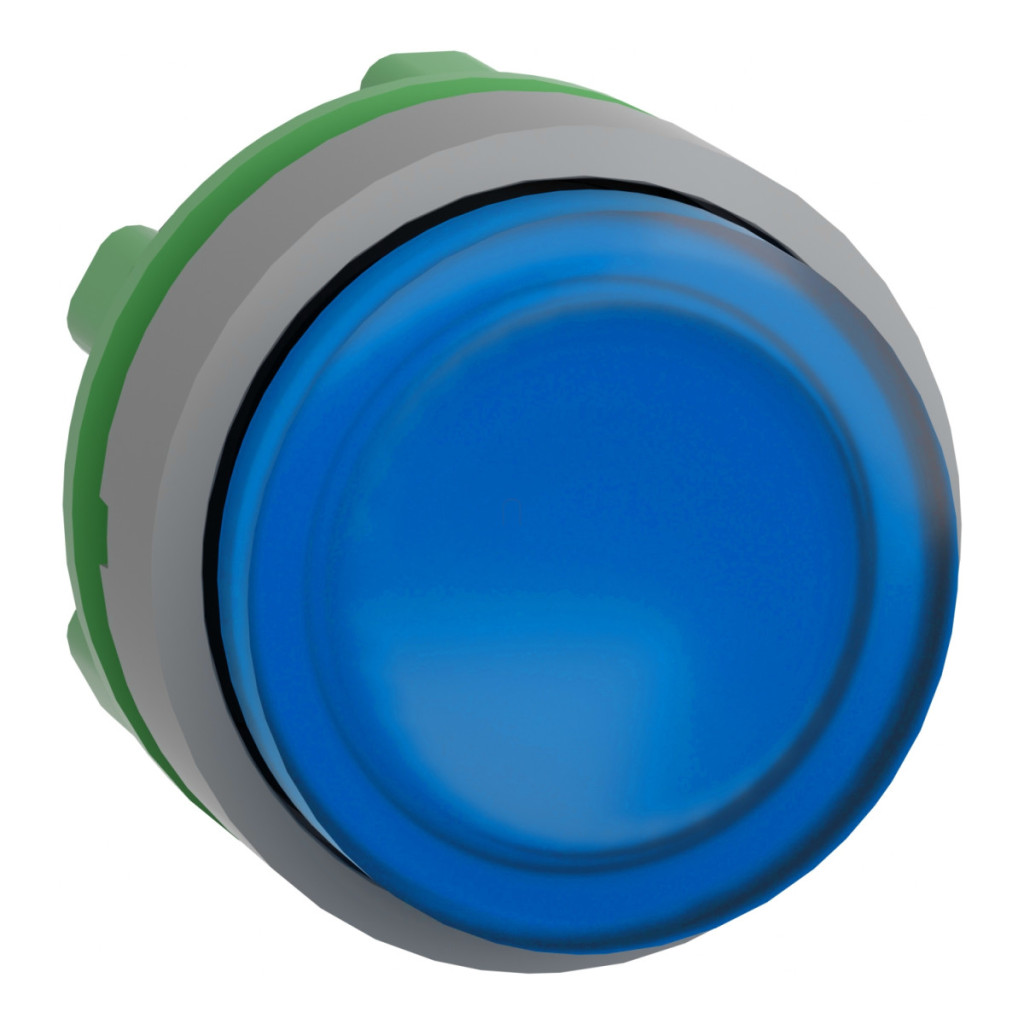

Capul iluminat al butonului ZB5AW163C0 din familia de produse Schneider Electric Harmony XB5 este un element de comutare profesional de înaltă calitate, care poate fi utilizat într-o gamă largă de aplicații industriale. Acest buton albastru, în relief, are o serie de caracteristici inovatoare care facilitează instalarea și funcționarea în condiții de siguranță. Capul butonului iluminat ZB5AW163C0 este o componentă de bază a seriei Harmony XB5 și este compatibil universal cu LED-urile. Produsul are un principiu de funcționare cu revenire prin arc, ceea ce înseamnă că butonul revine automat la poziția inițială după ce a fost apăsat. Iluminarea este situată în spatele lentilei netede a dispozitivului, care are o ramă din plastic gri și un buton albastru, în relief. Instalarea necesită un orificiu de montare standard de 22 mm, care respectă standardele industriale. ZB5AW163C0 are parametri tehnici remarcabili. Dimensiunile CAD totale sunt de 29 mm lățime, 29 mm înălțime și 33 mm adâncime. Dispozitivul are protecție IP66 conform IEC 60529 și este, de asemenea, clasificat NEMA 13 și NEMA 4X. Rezistența sa la impact este IK05 conform IEC 62262. De remarcat în mod special este durabilitatea mecanică remarcabilă a produsului, care asigură 10 milioane de cicluri de comutare, precum și rezistența sa la spălarea cu presiune înaltă, care este garantată până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. ZB5AW163C0 este extrem de versatil și poate fi utilizat într-o varietate de ansambluri electrice. Are mai multe configurații de coduri electrice, cum ar fi M1 (maximum 6 contacte pentru blocuri simple cu montare frontală și LED integrat), M2 (maximum 6 contacte pentru blocuri simple și duble cu montare frontală și LED integrat) sau M6 (maximum 2 contacte pentru blocuri simple cu montare frontală, LED integrat și transformator). Opțiunile suplimentare includ configurații M10, MF1 și MR1 pentru a se potrivi diferitelor cerințe de montare și contact. ZB5AW163C0 are o gamă largă de temperaturi de funcționare, de la -40 la +70 °C, care se aplică și gamei de temperaturi de depozitare. Produsul este conform cu o serie de standarde internaționale, printre care: UL 508, CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1, JIS C8201-5-1, GB 14048.5. De asemenea, are diverse certificări, cum ar fi CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL. Produsul are o rezistență remarcabilă la vibrații (5 gn, f=2...500 Hz conform IEC 60068-2-6) și rezistență la șocuri (30 gn pentru 18 ms și 50 gn pentru 11 ms în cazul accelerației semionduiță conform IEC 60068-2-27), ceea ce îl face ideal pentru utilizarea în medii industriale.
Schneider Electric Harmony XB5 - ZB5AW163C0 - buton iluminat din plastic, Ø22, retur, LED, în relief, albastru, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton iluminat
Denumire scurtă a dispozitivului: ZB5
Compatibilitatea produsului: LED universal
Material ramă: Plastic acoperit cu gri
Diametru montare: 22 mm
Tip cap: Standard
Formă cap unitate de semnal: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Albastru, ridicat, nemarcat
Informații suplimentare despre actuator: Cu lentilă netedă
Caracteristici suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 33 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durabilitate mecanică: 10000000 cicluri
Denumirea stației: XALD 1...5 decuplare, XALK 2...5 întrerupătoare
Culoarea capacului/actuatorului sau lentilei: Albastru
Marcaj: Nemarcată
Cod asamblare electrică: M1 - max. 6 contacte în blocuri simple cu montare frontală și LED integrat
M2 - max. 6 contacte în blocuri simple și duble cu montare frontală și LED integrat
M6 - max. 2 contacte pentru blocuri simple cu montare frontală, LED integrat și transformator
M10 - max. 2 contacte pentru blocuri simple cu montare frontală și LED integrat
MF1 - max. 2 contacte pentru blocuri simple cu montare frontală și LED integrat
MR1 - max. 2 contacte per bloc cu montare posterioară și LED integrat
Caracteristici de mediu
Tratament de protecție: TC
Temperatura de depozitare a aerului ambiant: -40...70 °C
Temperatura de funcționare a aerului ambiant: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 62262
Standarde: UL 508, JIS C8201-5-1, GB 14048.5, CSA C22.2 nr. 14, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
