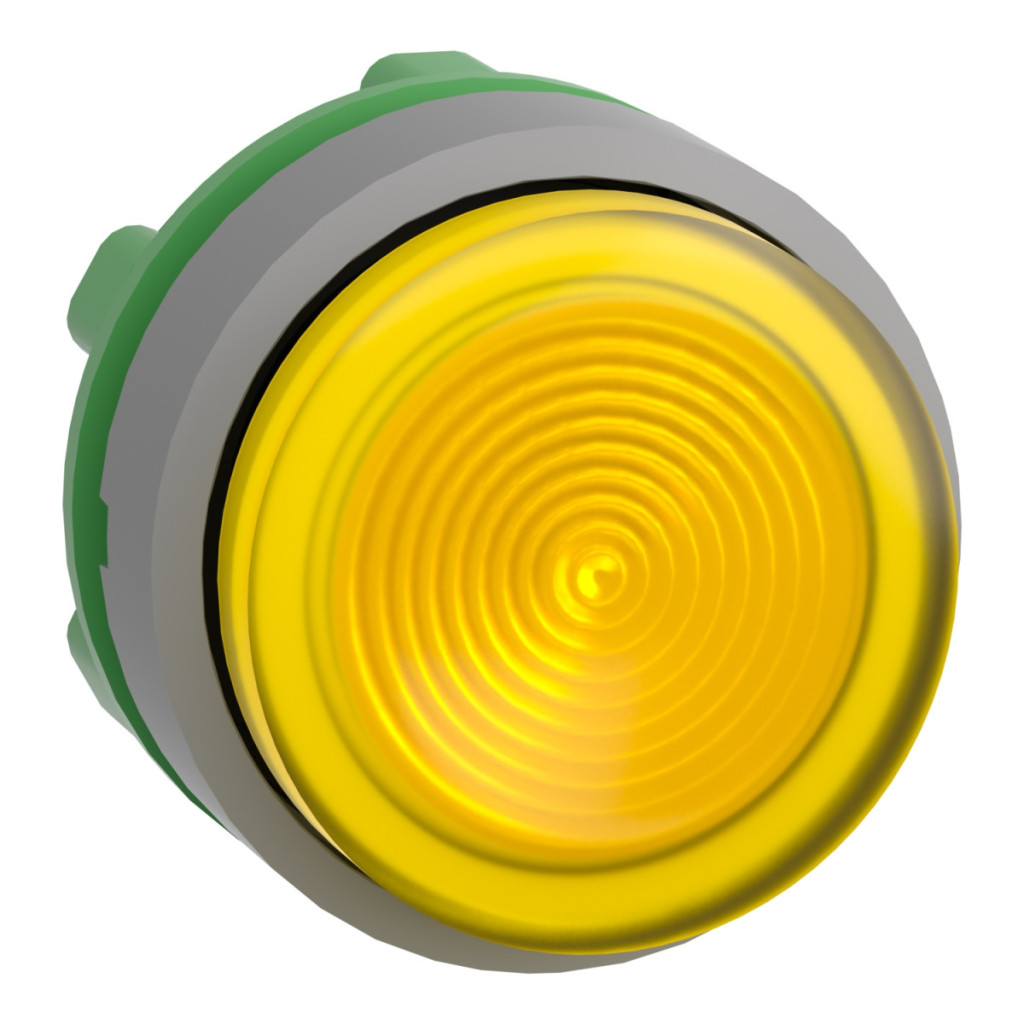

Schneider Electric Harmony XB5 - ZB5AW183SC0 este un buton iluminat modern, de calitate profesională, care reprezintă alegerea perfectă pentru panouri de control industriale și echipamente de control. Acest buton iluminat face parte din familia de produse Harmony XB5, binecunoscută pentru fiabilitatea și durabilitatea sa în soluțiile de automatizare industrială. Modelul ZB5AW183SC0 este un buton rotund cu diametrul de 22 mm, de culoare galbenă, cu un design în relief și o lentilă canelată. Marginea din plastic gri conferă produsului un aspect elegant, în timp ce butonul galben asigură o vizibilitate excelentă chiar și de la distanță. Butonul este deosebit de vizibil chiar și în condiții de iluminare ambientală puternică, ceea ce îl face o alegere ideală pentru mediile industriale în care vizibilitatea bună este esențială pentru o funcționare sigură. Capul butonului iluminat ZB5AW183SC0 este compatibil cu blocuri LED universale, oferind opțiuni flexibile de iluminare. Produsul are o funcție de revenire cu arc, ceea ce înseamnă că butonul revine automat la poziția inițială după ce a fost apăsat. Capul butonului nu are marcaje, astfel încât poate fi etichetat liber în funcție de aplicația specifică. Designul lentilei canelate nu numai că oferă un aspect estetic, dar ajută și la o mai bună distribuție a luminii. Din punct de vedere tehnic, capul butonului ZB5AW183SC0 are un design extrem de durabil. Durata sa de viață mecanică este impresionantă: 10 milioane de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în medii industriale. Produsul are protecție IP66 conform IEC 60529, ceea ce înseamnă rezistență completă la praf și protecție împotriva jeturilor puternice de apă. În plus, este certificat NEMA 13 și NEMA 4X și are rezistență la impact IK05 conform IEC 62262. Rezistența remarcabilă a produsului la mediul înconjurător este demonstrată de capacitatea sa de a rezista la spălarea cu presiune înaltă la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Capul butonului ZB5AW183SC0 poate fi utilizat într-un interval de temperatură de funcționare de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-4, JIS C8201-5-1, UL 508, GB 14048.5, IEC 60947-1, IEC 60947-5-1, CSA C22.2 nr. 14 și JIS C8201-1. De asemenea, are certificări CSA, DNV, BV, LROS (Lloyds register of shipping) și UL, care garantează utilizarea sa la nivel global. Dimensiunile fizice ale capului butonului ZB5AW183SC0 sunt compacte: 29 mm lățime, 29 mm înălțime și 33 mm adâncime. Produsul poate fi utilizat cu diverse coduri de asamblare electrică, cum ar fi configurațiile M1, M2, M6, M10, MF1 și MR1, ceea ce îl face potrivit pentru o varietate de cerințe de comutare. Este compatibil cu stațiile de decuplare XALD 1...5 și XALK 2...5, ceea ce mărește și mai mult gama sa de aplicații. Produsul este rezistent la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 și are, de asemenea, o rezistență la impact remarcabilă: 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale conform IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5AW183SC0 - buton iluminat din plastic, Ø22, retur, LED, ridicat, lentilă canelată, galben, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton iluminat
Denumire scurtă a dispozitivului: ZB5
Compatibilitate: LED universal
Material ramă: plastic gri
Diametru de montare: 22 mm
Unitate de vânzare: 1
Caracteristici de funcționare
Formă cap unitate de semnal: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Galben, ridicat, nemarcat
Informații suplimentare despre actuator: Cu lentilă canelată
Caracteristici de mediu: Mediu cu lumină ambientală intensă
Informații suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 33 mm
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10000000 cicluri
Denumirea stației: XALD 1...5 decupaj, XALK 2...5 întrerupătoare
Culoarea capacului/actuatorului sau lentilei: Galben
Marcaj: Nemarcată
Coduri de asamblare electrică
M1: <6 contacte utilizând blocuri simple cu montare frontală și LED integrat
M2: <6 contacte utilizând blocuri simple și duble cu montare frontală și LED integrat
M6: <2 contacte cu blocuri simple cu montare frontală, LED integrat și transformator
M10: <2 contacte cu blocuri simple cu montare frontală, LED integrat
MF1: <2 contacte cu blocuri simple cu montare frontală, LED integrat
MR1: Date de mediu
Protecție: TC
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 62262
Standarde și certificări
Standarde: IEC 60947-5-4, JIS C8201-5-1, UL 508, GB 14048.5, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
