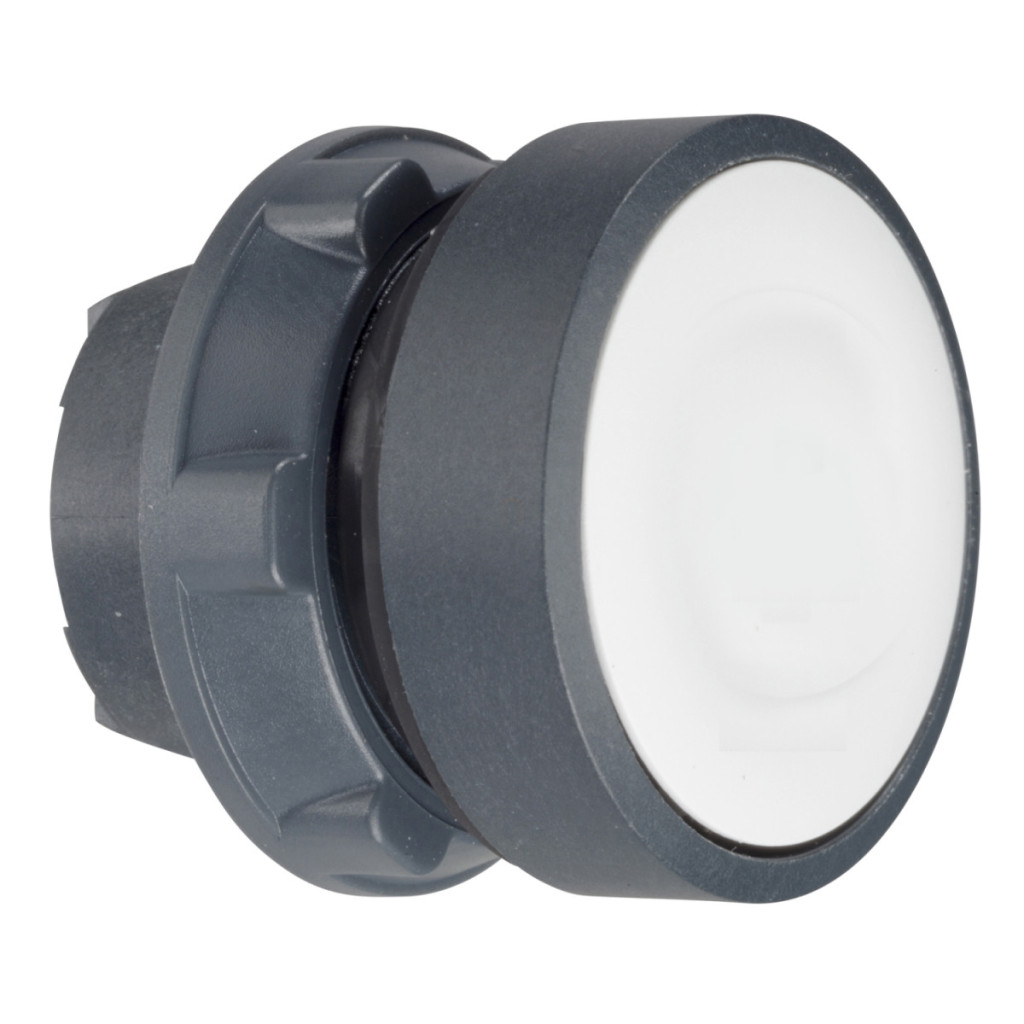

Schneider Electric Harmony XB5 ZB5AW31 este un buton profesional iluminat alb, care face parte din seria populară de dispozitive industriale de control ale companiei. Această componentă de înaltă calitate este alegerea ideală pentru aplicații industriale de automatizare și control, unde este necesară o interfață de control fiabilă, clar vizibilă și ușor de identificat. Butonul ZB5AW31 se potrivește într-un orificiu de montare standard de 22 mm, fiind compatibil cu majoritatea tablourilor de distribuție și panourilor de control industriale. Produsul are un cadru din plastic de culoare gri închis și o suprafață de apăsare albă, netedă, fără marcaje, fiind ideal pentru aplicații în care este necesar un aspect neutru sau în care se dorește etichetarea personalizată. Butonul are o funcție de revenire cu arc, care asigură o funcție de comutare sigură și clară de fiecare dată când este utilizat. O caracteristică specială a acestui produs este că lentila sa transparentă este potrivită pentru becuri de tip BA9, astfel încât starea butonului poate fi indicată și prin iluminare, ceea ce crește semnificativ gradul de conștientizare al operatorului și transparența sistemului. Harmony XB5 ZB5AW31 are parametri tehnici remarcabili, care îl fac potrivit pentru utilizare chiar și în cele mai exigente medii industriale. Clasele de protecție IP66, IP67, IP69 și IP69K oferă o protecție extrem de ridicată împotriva prafului și a apei, făcând produsul rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Butonul este, de asemenea, certificat NEMA 13 și NEMA 4X, are rezistență mecanică la impact IK05 și funcționează fiabil în intervale extreme de temperatură ambiantă (-40...+55 °C). Are o durată de viață mecanică excepțional de lungă, de 10 milioane de cicluri de comutare, permițând o funcționare pe termen lung, fără întreținere. Produsul aparține categoriei de supratensiune Clasa II conform IEC 60536. Dispozitivul poate fi utilizat în diverse ansambluri electrice cu codificări multiple (M7, M8, M9, MF2), asigurând o aplicabilitate flexibilă pentru sarcini de comutare cu numere și dispuneri diferite ale contactelor. Dimensiunile sale sunt practice: lățime și înălțime CAD 29 mm, adâncime 32 mm. Produsul este conform cu numeroase standarde internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, GB 14048.5, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1. Acest lucru este confirmat de diverse certificări: CSA, DNV, BV, LROS și UL. Butonul are o rezistență excelentă la vibrații (5 gn, f=2...500 Hz) și la impact (30/50 gn), în conformitate cu standardele IEC 60068-2-6 și IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5AW31 - buton iluminat din plastic, Ø22, retur, pentru bec BA9s, alb date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap buton iluminat
Denumire scurtă a dispozitivului: ZB5
Compatibilitate produs: BA 9s
Material placă frontală: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Forma actuatorului: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Alb, neted, fără marcaje
Informații suplimentare despre actuator: Cu lentilă netedă
Dimensiuni
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 32 mm
Performanță
Rezistență la spălatoare de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10000000 cicluri
Denumire stație: XALD 1...5 decuplare, XALK 2...5 întrerupătoare
Culoarea capacului/actuatorului sau lentilei: Alb
Marcaj: Nemarcat
Caracteristici electrice
Cod de asamblare electrică: M7 <6 contacte pentru montare pe panou frontal cu BA 9s folosind blocuri simple
M8 <6 contacte pentru montare pe panou frontal cu BA 9s folosind blocuri simple și duble
M9 MF2 Condiții de mediu
Tratament de protecție: TC
Temperatura ambiantă de depozitare: -40…70 °C Temperatura ambiantă de funcționare: -40…55 °C Categorie de supratensiune: Clasa II conform IEC 60536 Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K Grad de protecție NEMA: NEMA 13, NEMA 4X Grad de protecție IK: IK05 conform IEC 62262 Standarde și certificări Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, GB 14048.5, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
