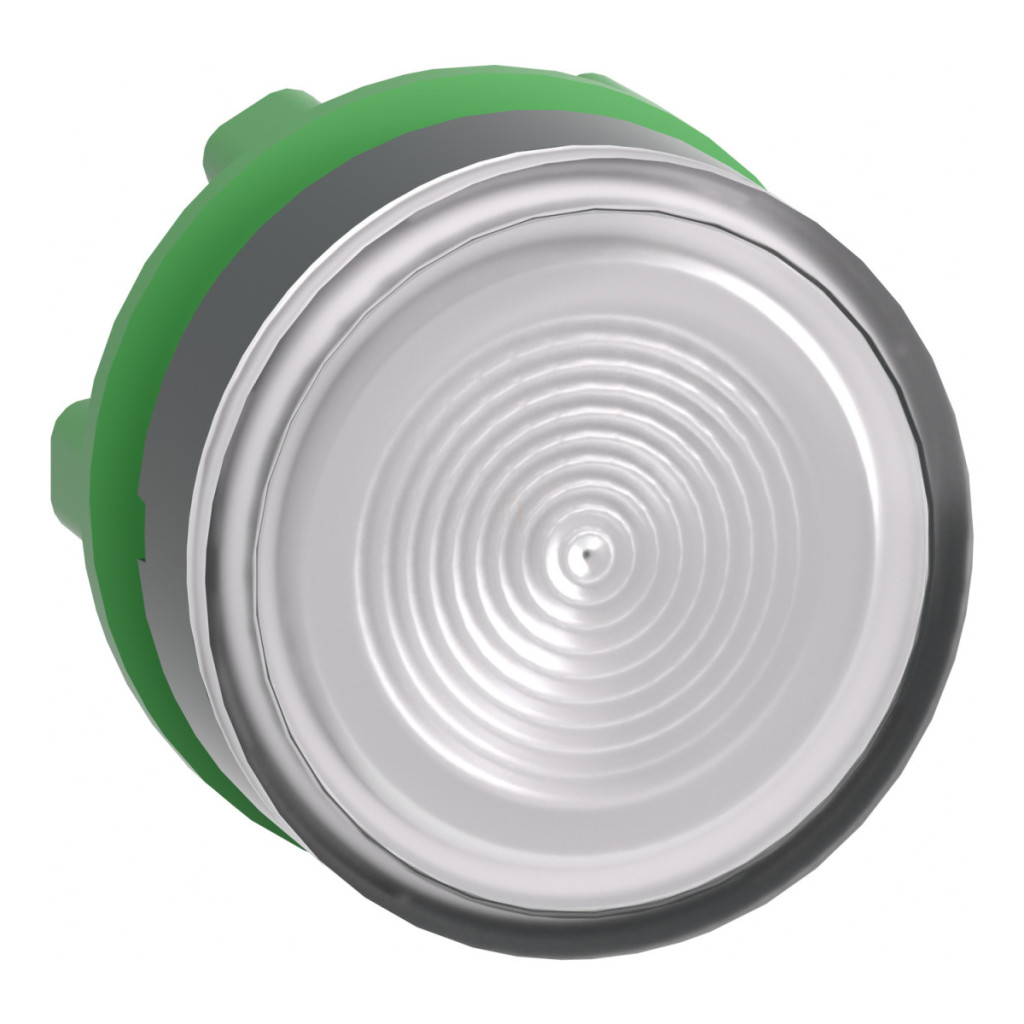

Capul butonului iluminat Schneider Electric Harmony XB5 seria ZB5AW313S este o alegere excelentă pentru sarcini de control în medii industriale. Acest produs este o soluție compactă, dar extrem de durabilă, care îndeplinește cu ușurință cerințele panourilor de control industriale moderne și este perfect adaptată pentru aplicații care necesită o fiabilitate ridicată. Capul butonului iluminat ZB5AW313S are un design alb, neted și o lentilă canelată care asigură o bună vizibilitate chiar și în condiții de iluminare ambientală puternică. Cu un diametru standard de montare de 22 mm, poate fi instalat cu ușurință în majoritatea panourilor industriale. Produsul este echipat cu un mecanism de revenire cu arc, ceea ce îl face ideal pentru operațiuni temporare, cum ar fi pornirea, oprirea sau alte funcții de control momentane. Este compatibil cu blocurile LED universale Schneider Electric, permițând o utilizare versatilă în diverse sisteme de control. În ceea ce privește parametrii tehnici, ZB5AW313S este extrem de rezistent: are protecție IP66, IP67, IP69 și IP69K, ceea ce îl face complet rezistent la praf și apă. Clasificările NEMA 13 și NEMA 4X sunt o dovadă suplimentară a capacităților excelente de protecție ale produsului. Durata sa de viață mecanică este impresionantă, cu până la 10 milioane de cicluri de comutare, garantând o funcționare fiabilă pe termen lung. Produsul are, de asemenea, o rezistență specială la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m), ceea ce este deosebit de util în procesarea alimentelor sau în alte medii care necesită curățare regulată. Capul ZB5AW313S are un cadru din plastic de culoare gri închis, care contrastează cu suprafața de operare albă. Produsul este compatibil cu decupajele XALD 1-5 și XALK 2-5, permițând o utilizare flexibilă în diverse configurații. O gamă largă de coduri de asamblare electrică (M1, M2, M6, M10, MF1, MR1) permite utilizarea produsului cu diverse soluții de conectare, până la 6 contacte, cu diferite metode de montare. Dimensiunile CAD (lățime: 29 mm, înălțime: 29 mm, adâncime: 30 mm) permit o proiectare precisă. Produsul are o temperatură de funcționare cuprinsă între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în medii extreme. Rezistența sa la vibrații și șocuri (5 gn în intervalul de frecvență 2-500 Hz sau 30 gn până la 18 ms și 50 gn până la 11 ms pentru accelerația semiondei sinusoidale) sporește și mai mult fiabilitatea produsului în medii industriale dure.
Schneider Electric Harmony XB5 - ZB5AW313S - buton iluminat din plastic, Ø22, retur, LED încorporat - cu lentilă canelată, alb date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumire scurtă a dispozitivului: ZB5
Compatibilitate produs: LED universal
Material placă frontală: Plastic gri închis
Diametru de montare: 22 mm
Tip de acționare: Revenire cu arc
Profil actuator: Alb, neted, fără marcaje
Informații suplimentare despre actuator: Cu lentilă canelată
Caracteristici de mediu: Pentru iluminare ambientală puternică
Date suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 30 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10000000 cicluri
Denumirea stației: XALD 1...5 decuplare, XALK 2...5 întrerupătoare
Culoarea capacului/actuatorului sau lentilei: Alb
Marcaj: Nemarcat
Cod de asamblare electrică
M1: <6 contacte, blocuri simple cu montare pe panou frontal, LED încorporat
M2: <6 contacte, blocuri simple și duble cu montare pe panou frontal, LED încorporat
M6: <2 contacte, blocuri simple cu montare pe panoul frontal, LED și transformator încorporate
M10: <2 contacte, blocuri simple cu montare pe panoul frontal, LED încorporat
MF1: <2 contacte, blocuri simple cu montare pe panoul frontal, LED încorporat
MR1: Caracteristici de mediu
Grad de protecție: TC
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 62262
Standarde și certificări
Standarde: IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-5-1, GB 14048.5, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
