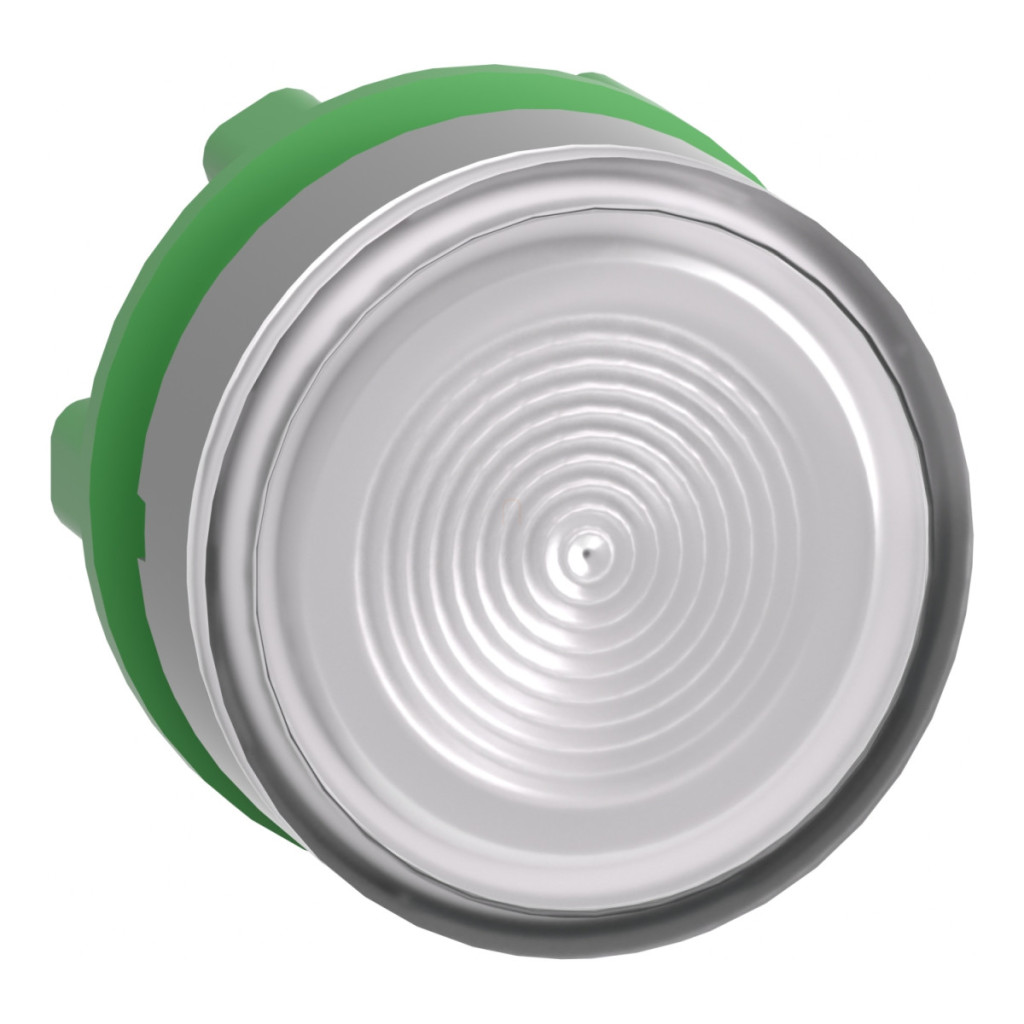

Gama de produse Schneider Electric Harmony XB5 este cunoscută pentru dispozitivele sale de comutare industriale de înaltă calitate, iar modelul ZB5AW313SC0 nu face excepție. Acest buton iluminat special conceput este ideal pentru utilizarea în medii industriale, panouri de control și interfețe de mașini, unde funcționarea fiabilă și vizibilitatea bună sunt cerințe esențiale. ZB5AW313SC0 este un buton alb, încastrat, cu lentilă cu fantă și ramă din plastic gri. Dispozitivul se potrivește într-un orificiu de montare de 22 mm și are iluminare LED universală, care este deosebit de utilă în zonele cu lumină ambientală puternică. Datorită mecanismului său de acționare cu revenire prin arc, butonul revine automat la poziția inițială după eliberare, ceea ce îl face ideal pentru sarcini de control momentane. Caracteristicile tehnice remarcabile ale produsului includ clasele de protecție IP66 și IP67, care oferă o protecție excelentă împotriva prafului și a apei. Clasele NEMA 13 și NEMA 4X sporesc și mai mult fiabilitatea produsului în medii industriale dure. Clasa IK05 garantează o rezistență adecvată la impact, în timp ce intervalul de temperatură de funcționare de la -40 la 70 °C asigură performanțe fiabile chiar și în condiții extreme. Capul butonului ZB5AW313SC0 oferă o durabilitate mecanică remarcabilă, capabilă de până la 10 milioane de cicluri de comutare. Această durată lungă de viață îl face ideal pentru aplicații în care este necesară comutarea frecventă. Produsul poate rezista la spălarea cu presiune înaltă la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce este deosebit de util în industriile în care echipamentele necesită curățare regulată. Dispozitivul are o rezistență la vibrații de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 30 gn (durată = 18 ms) sau 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale conform IEC 60068-2-27. Capul butonului ZB5AW313SC0 este compatibil cu blocurile LED universale și cu diverse stații din gama de produse Harmony XB5, inclusiv decupajele XALD 1...5 și XALK 2...5. Produsul poate fi utilizat cu o varietate de coduri de asamblare electrică, inclusiv M1, M2, M6, M10, MF1 și MR1, oferind o mare flexibilitate pentru diferite cerințe de aplicare. Diverse opțiuni de montare, inclusiv terminale cu șurub, conectori plug-in sau montare pe o placă de circuit imprimat, sporesc și mai mult versatilitatea produsului. Butonul iluminat Schneider Electric Harmony XB5 ZB5AW313SC0 este conform cu o serie de standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-5-1, GB 14048.5, IEC 60947-5-1, CSA C22.2 nr. 14 și JIS C8201-1. Produsul are numeroase certificări, inclusiv CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, care garantează calitatea și conformitatea cu diverse reglementări internaționale.
Schneider Electric Harmony XB5 - ZB5AW313SC0 - buton iluminat din plastic, Ø22, retur, LED încorporat - cu lentilă canelată, alb, margine gri date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton iluminat
Denumire scurtă a dispozitivului: ZB5
Compatibilitate: LED universal
Material cadru: Plastic, galvanizat gri
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate indicator: Rotundă
Tip de acționare: Revenire cu arc
Profil acționare: Alb, încastrat, nemarcat
Informații suplimentare despre acționare: Cu lentilă canelată
Caracteristici de mediu: Mediu cu iluminare ambientală ridicată
Date tehnice
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Durată de viață mecanică: 10.000.000 de cicluri
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Denumirea stației: XALD 1...5 decuplare, XALK 2...5 întrerupătoare
Culoarea capacului/actuatorului sau lentilei: Alb
Marcaj: Nemarcat
Caracteristici electrice
Cod de asamblare electrică: M1 <6 contacte cu blocuri simple pentru montare pe panou frontal cu LED încorporat
M2: <6 contacte cu blocuri simple și duble pentru montare pe panoul frontal cu LED încorporat
M6: <2 contacte cu blocuri simple pentru montare pe panoul frontal, cu LED și transformator încorporate
M10: <2 contacte cu blocuri simple pentru montare pe panoul frontal, cu LED încorporat
MF1: <2 contacte per bloc cu LED încorporat pentru montare pe panoul frontal
MR1: <2 contacte per bloc cu LED încorporat pentru montare pe panoul din spate
Caracteristici de mediu
Protecție: TC
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 62262
Standarde și certificări
Standarde: IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-5-1, GB 14048.5, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Caracteristici de rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la șocuri (alternativă): 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
