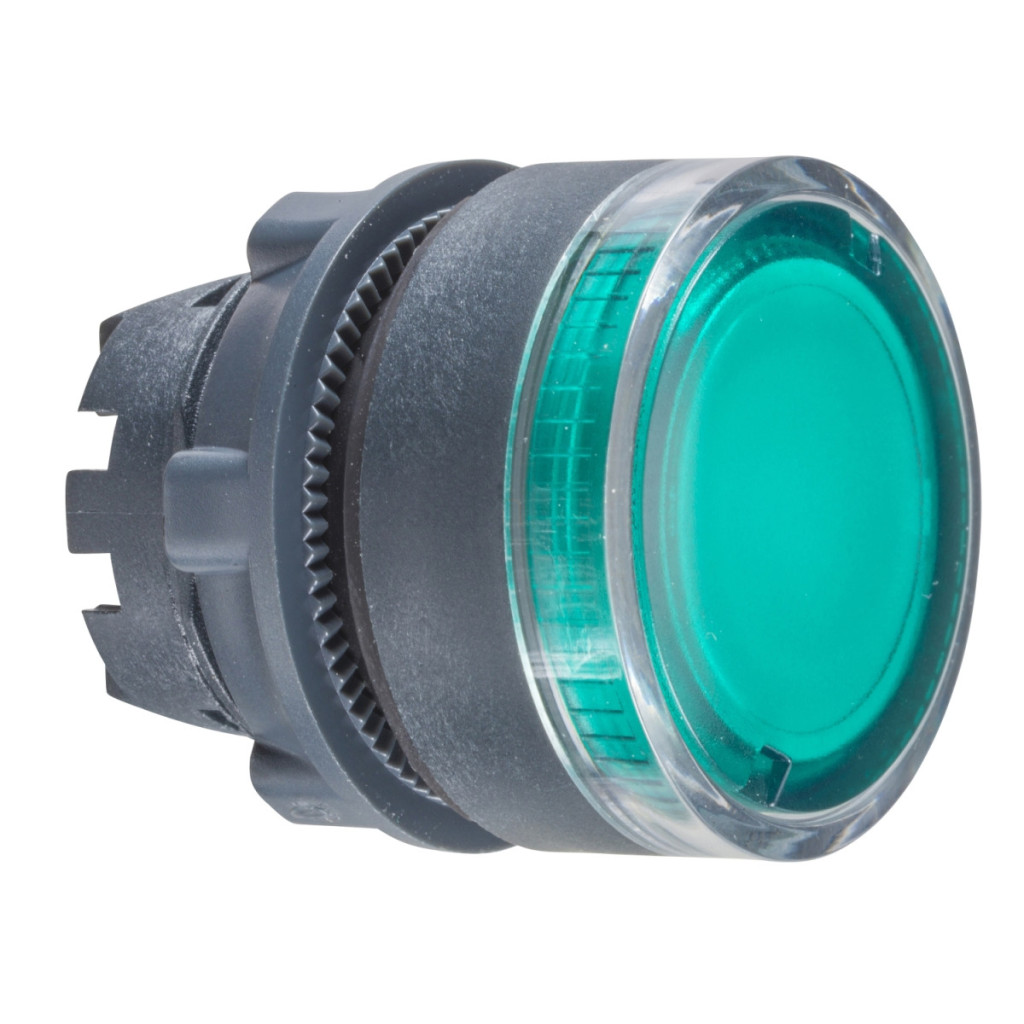

Capul butonului iluminat verde Schneider Electric Harmony XB5 seria ZB5AW33 a fost dezvoltat pentru aplicații industriale profesionale în care funcționarea fiabilă și calitatea înaltă sunt importante. Acest produs este alegerea ideală pentru panouri de control, dulapuri de comutație și echipamente industriale în care este necesar un feedback vizual al stării de funcționare. Capul butonului ZB5AW33 se potrivește într-un orificiu de montare standard de 22 mm și are un cadru din plastic gri închis și o suprafață de apăsare verde, nemarcată. Mecanismul cu arc de revenire asigură că butonul revine întotdeauna la poziția inițială după eliberarea presiunii, ceea ce îl face ideal pentru funcții de control momentane. Produsul este compatibil cu becurile BA 9s, care pot fi instalate cu ușurință în capul butonului pentru o iluminare adecvată. Seria Harmony XB5 are caracteristici tehnice remarcabile. ZB5AW33 este deosebit de rezistent la condiții de mediu extreme, dovadă fiind gradele sale ridicate de protecție: IP66, IP67, IP69 și IP69K, precum și NEMA 13 și NEMA 4X. Acest buton poate fi utilizat într-un interval de temperatură de funcționare de la -40 °C la +55 °C, asigurând o funcționare fiabilă chiar și în cele mai extreme condiții. Produsul are o rezistență excepțională la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m) și o durabilitate mecanică remarcabilă, rezistând la până la 10 milioane de cicluri de comutare. Capul butonului ZB5AW33 poate fi utilizat cu mai multe coduri de asamblare electrică, inclusiv configurații M7, M8, M9 și MF2, oferind o flexibilitate excepțională pentru o varietate de aplicații. Dimensiunile exacte ale produsului sunt: 29 mm lățime, 29 mm înălțime și 32 mm adâncime. Poate fi utilizat cu stații de decupare XALD 1-5 și XALK 2-5. Butonul este conform cu cele mai importante standarde internaționale, precum IEC 60947-5-4, IEC 60947-1, CSA C22.2 Nr. 14, și deține numeroase certificări internaționale, inclusiv CSA, DNV, BV, LROS și UL. Produsul poate rezista la vibrații de 5 gn (în intervalul de frecvență de 2-500 Hz) și la șocuri de 30 gn și 50 gn, dovedind durabilitatea sa excepțională în medii industriale.
Schneider Electric Harmony XB5 - ZB5AW33 - buton iluminat din plastic, Ø22, retur, pentru bec BA9s, verde date tehnice
Date generale
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton iluminat
Denumire scurtă: ZB5
Compatibilitate: BA 9s
Material cadru: Plastic gri închis
Diametru de montare: 22 mm
Cantitate minimă de comandă: 1
Caracteristici tehnice
Formă cap: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Verde, neted, fără marcaje
Informații suplimentare despre actuator: Cu lentilă netedă
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 32 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10000000 cicluri de comutare
Denumirea stației: XALD 1...5 decuplare, XALK 2...5 întrerupătoare
Culoarea capacului/actuatorului sau a lentilei: Verde
Marcaj: Nemarcată
Date electrice
Cod de asamblare electrică:
M7: <6 contacte, montate frontal cu BA 9s folosind blocuri simple
M8: <6 contacte, montate frontal cu BA 9s folosind blocuri simple și duble
M9: <2 contacte, montate frontal cu BA 9s și transformator folosind blocuri simple
MF2: <2 contacte utilizând blocuri simple, montate frontal cu BA 9s
Descrierea dispozitivului: Componente de bază
Caracteristici de mediu
Tratament de protecție: TC
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...55 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 62262
Standarde și certificări
Standarde: IEC 60947-5-4, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-1, GB 14048.5, JIS C8201-5-1, UL 508, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
