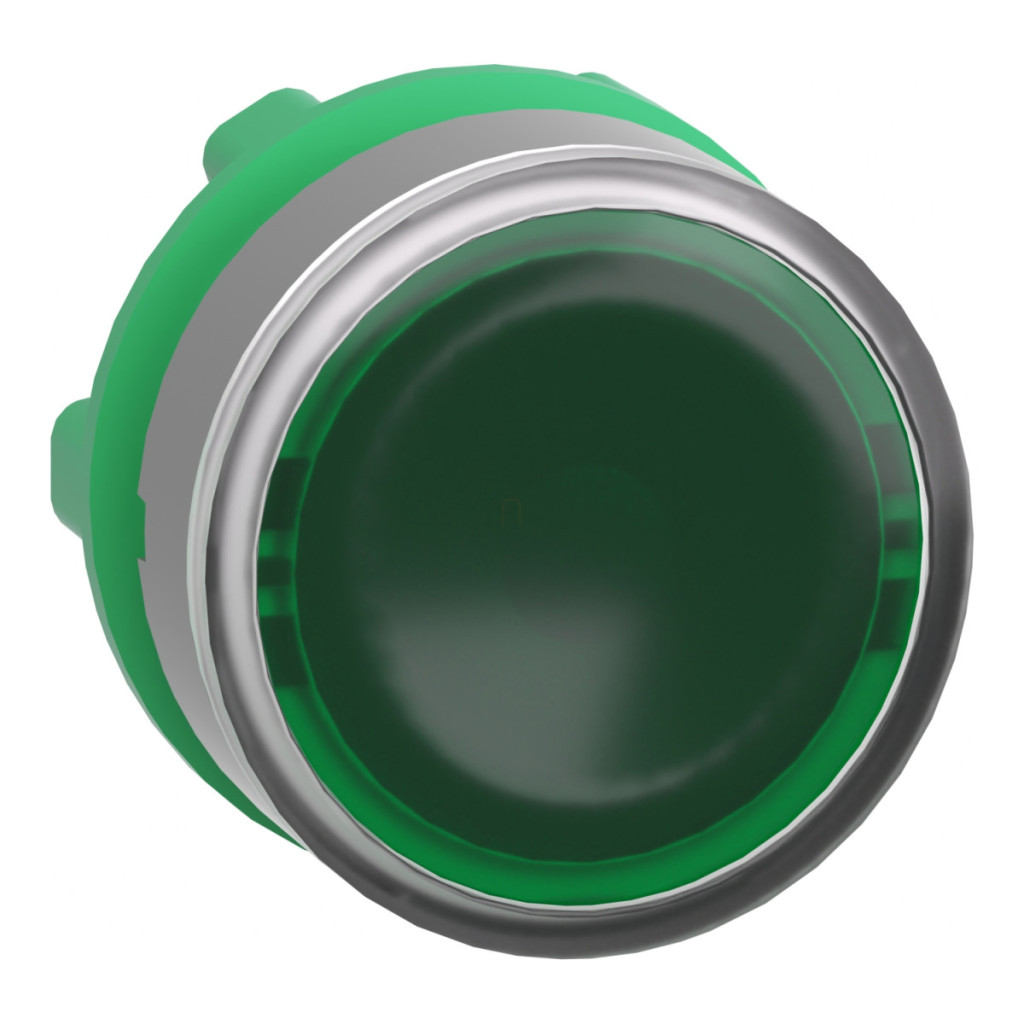

Capul butonului iluminat Schneider Electric Harmony XB5 seria ZB5AW333C0 este un element de control iluminat verde de înaltă calitate, cu margine gri, conceput special pentru aplicații industriale. Acest buton cu diametrul de 22 mm și revenire prin arc este compatibil cu LED-uri universale, asigurând o utilizare versatilă într-o varietate de sisteme de control. Designul compact și construcția robustă a produsului îl fac ideal pentru utilizarea în medii industriale. Marginea din plastic acoperită cu gri și suprafața de apăsare plată, verde, cu un design neutru, vă permit să îl adaptați la diferite aplicații. Lentila netedă face ca butonul să fie ușor de identificat pe panoul de control, mai ales când este iluminat. Capul butonului ZB5AW333C0 este compatibil cu alte elemente din seria Harmony XB5, oferind opțiuni de configurare flexibile pentru diferite modele de panouri de control. Produsul se caracterizează prin parametri tehnici excepționali. Durabilitatea sa mecanică, care rezistă la 10 milioane de cicluri de comutare, asigură o durată lungă de viață chiar și în cazul unei utilizări intensive. Clasele de protecție IP66 și IP67 oferă o protecție excelentă împotriva prafului și umezelii, în timp ce clasa IK05 oferă o protecție adecvată împotriva impactului mecanic. Capul butonului rezistă la spălarea cu presiune înaltă la 7000000 Pa la 55 °C de la o distanță de 0,1 metri, ceea ce îl face ideal pentru medii în care este necesară curățarea regulată. Produsul are o temperatură de funcționare și depozitare cuprinsă între -40 și 70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Capul butonului ZB5AW333C0 este compatibil cu diverse metode de conectare electrică. Poate fi utilizat cu terminale cu șurub, conectori plug-in, montat pe o placă de circuit imprimat sau cu conectori Faston. Diferitele coduri de asamblare electrică (M1, M2, M6, M10, MF1, MR1) permit o configurare flexibilă pentru a se potrivi nevoilor dvs., indiferent dacă utilizați montarea frontală sau posterioară. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, și este certificat de CSA, DNV, BV, LROS și UL. Butonul are o rezistență excelentă la vibrații (5 gn, f=2...500 Hz) în conformitate cu IEC 60068-2-6, precum și o rezistență remarcabilă la șocuri de până la 30 gn (18 ms) sau 50 gn (11 ms) în conformitate cu IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5AW333C0 - buton iluminat din plastic, Ø22, retur, LED încorporat - pentru, verde, ramă gri date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap buton iluminat
Denumire scurtă a dispozitivului: ZB5
Compatibilitate produs: LED universal
Material cadru: Plastic, acoperit cu gri
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate indicator: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Plat verde, nemarcat
Informații suplimentare despre acționare: Cu lentilă netedă
Dimensiuni
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Parametri tehnici
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durabilitate mecanică: 10000000 cicluri
Denumirea stației: XALD 1...5 decuplare, XALK 2...5 întrerupătoare
Culoarea capacului/actuatorului sau lentilei: Verde
Marcaj: Fără marcaj
Caracteristici electrice
Cod de asamblare electrică: M1 M2 M6 M10 MF1 MR1 Condiții de mediu
Tratament de protecție: TC
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 62262
Standarde și certificări
Standarde: IEC 60947-5-4, JIS C8201-5-1, GB 14048.5, UL 508, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
