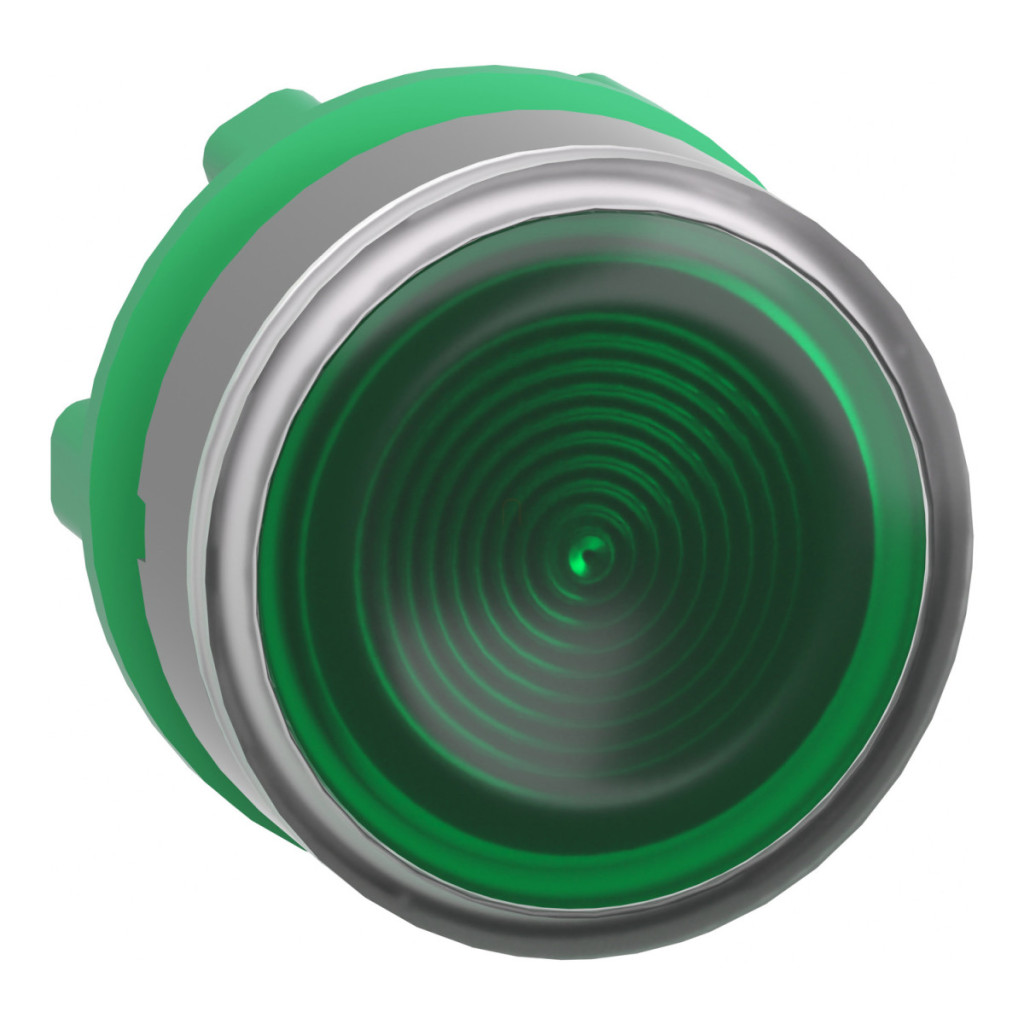

Capul butonului iluminat ZB5AW333SC0 din seria Harmony XB5 de la Schneider Electric este un element de control industrial de înaltă calitate, fiind alegerea perfectă pentru panouri de control, echipamente industriale și sisteme de automatizare. Acest cap de buton verde cu lentilă canelată are o ramă din plastic gri care îi conferă un aspect elegant, oferind în același timp o funcționalitate excelentă. Produsul are un diametru standard de montare de 22 mm, fiind compatibil cu majoritatea dulapurilor de comutație industriale și a panourilor de control. Capul butonului ZB5AW333SC0 funcționează cu blocuri LED universale, ceea ce mărește semnificativ gama sa de aplicații. O caracteristică specială a produsului este indicatorul său verde, care este clar vizibil chiar și în condiții de iluminare ambientală puternică, ceea ce poate fi esențial în mediile industriale unde vizibilitatea bună este esențială pentru o funcționare sigură. Designul lentilei canelate îmbunătățește și mai mult vizibilitatea și conferă butonului un aspect distinctiv. Butonul are un mecanism de acționare cu revenire prin arc, ceea ce înseamnă că butonul revine automat la poziția inițială după ce a fost apăsat. Această caracteristică îl face ideal pentru aplicații cu comutare momentană, în care conexiunea trebuie menținută numai cât timp butonul este apăsat. Produsul este compatibil cu diverse coduri de asamblare electrică (M1, M2, M6, M10, MF1, MR1), ceea ce permite utilizarea sa într-o gamă largă de configurații. Diferitele dispuneri pot suporta până la 6 contacte utilizând blocuri simple și duble montate frontal, precum și versiuni cu transformator și montate posterior. ZB5AW333SC0 se mândrește cu parametri tehnici remarcabili. Nivelurile de protecție IP66 și IP67 garantează protecția împotriva prafului și a apei, ceea ce este esențial în medii industriale dure. Clasificările NEMA 13 și NEMA 4X sunt o dovadă suplimentară a designului robust al produsului. Clasa IK05 asigură rezistența la impact mecanic în condiții normale de funcționare. Capul butonului are o durată de viață mecanică excepțional de mare, de 10 milioane de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Produsul este, de asemenea, rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m), ceea ce este deosebit de important în industriile în care este necesară curățarea regulată, cum ar fi industria alimentară sau farmaceutică. Intervalul larg de temperaturi de funcționare (-40...+70 °C) permite utilizarea acestuia chiar și în condiții de mediu extreme. Produsul este conform cu o serie de standarde internaționale, inclusiv UL 508, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, GB 14048.5, CSA C22.2 Nr. 14 și JIS C8201-1, și este, de asemenea, certificat de CSA, DNV, BV, LROS (Lloyds register of shipping) și UL.
Schneider Electric Harmony XB5 - ZB5AW333SC0 - cap de buton iluminat din plastic, Ø22, retur, LED încorporat - cu lentilă canelată, verde, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Cap buton iluminat
Denumire scurtă a dispozitivului: ZB5
Compatibilitate produs: LED universal
Material ramă: Plastic, gri
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate de semnal: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Verde, încastrat, nemarcat
Informații suplimentare despre acționare: Cu lentilă canelată
Caracteristici de mediu: Lumină ambientală puternică
Caracteristici suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10000000 cicluri
Denumire stație: XALD 1...5 decupaj, XALK 2...5 întrerupătoare
Culoarea capacului/actuatorului sau lentilei: verde
Marcaj: nemarcat
Mediu
Tratament de protecție: TC
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 62262
Standarde și certificări
Standarde: UL 508, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, GB 14048.5, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
