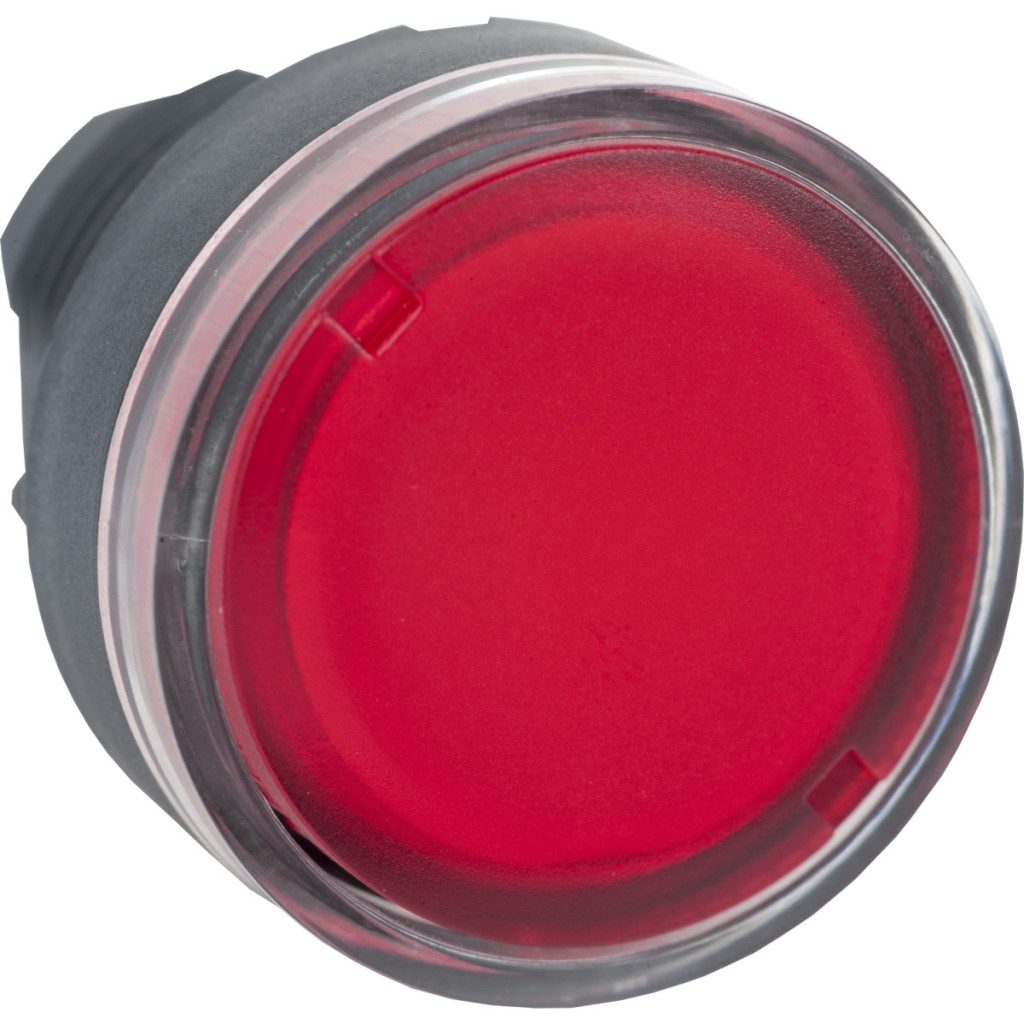

Capul iluminat al butonului Schneider Electric Harmony XB5 seria ZB5AW34 este un element de control industrial profesional, care reprezintă alegerea perfectă pentru sistemele industriale de automatizare și control. Acest produs de înaltă calitate întruchipează fiabilitatea și inovația Schneider Electric, iar designul său ușor de utilizat facilitează instalarea și utilizarea zilnică. ZB5AW34 are o lentilă roșie, netedă, cu cap de control încastrat, care poate fi acționat cu un bec de tip BA9s. Datorită diametrului standard de montare de 22 mm, poate fi instalat cu ușurință în majoritatea tablourilor industriale și panourilor de control. Elementul de control are un mod de funcționare cu revenire prin arc, ceea ce înseamnă că revine automat la poziția inițială după ce a fost apăsat, fiind ideal pentru utilizarea ca buton de pornire sau pentru funcții de control momentane. Designul robust al produsului asigură o durabilitate remarcabilă, dovadă fiind durata de viață de 10 milioane de cicluri de comutare. Combinația dintre cadrul din plastic gri închis și capul de acționare roșu nu este doar plăcută din punct de vedere estetic, ci și funcțională, deoarece culoarea roșie indică în mod tradițional opririle de urgență sau funcțiile critice în mediile industriale. Butonul are un nivel extrem de ridicat de protecție: IP66, IP67, IP69 și IP69K, ceea ce permite o protecție completă împotriva prafului și utilizarea în diverse medii umede - inclusiv spălarea cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Produsul are un grad de rezistență la impact IK05, care oferă protecție suplimentară împotriva impactului mecanic. În ceea ce privește datele tehnice, unitatea principală ZB5AW34 este compatibilă cu diverse coduri de asamblare electrică: M7 (utilizarea a mai puțin de 6 contacte cu blocuri simple montate frontal, BA 9s), M8 (utilizarea a mai puțin de 6 contacte cu blocuri simple și duble montate frontal, BA 9s), M9 (utilizarea a mai puțin de 2 contacte cu blocuri simple montate frontal, cu BA 9s și transformator) și MF2 (utilizarea a mai puțin de 2 contacte cu blocuri simple montate frontal, cu BA 9s). Produsul poate fi utilizat într-un interval larg de temperaturi, cu o temperatură de funcționare între -40 și +55 °C și o temperatură de depozitare între -40 și +70 °C. ZB5AW34 este conform cu mai multe standarde internaționale, printre care: JIS C8201-5-1, UL 508, GB 14048.5, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-1 și JIS C8201-1.
Schneider Electric Harmony XB5 - ZB5AW34 - buton iluminat din plastic, Ø22, retur, pentru bec BA9s, roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tip componentă: Cap buton iluminat
Denumire scurtă dispozitiv: ZB5
Compatibilitate produs: BA 9s
Material soclu: Plastic gri închis
Diametru montare: 22 mm
Tip cap: Standard
Forma capului unității indicatoare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Roșu încastrat, nemarcat
Informații suplimentare despre acționare: Cu lentilă netedă
Caracteristici suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 32 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10000000 cicluri
Denumire stație: XALD 1...5 decuplare, XALK 2...5 întrerupătoare
Culoarea capacului/actuatorului sau lentilei: Roșu
Marcaj: Nemarcată
Cod de asamblare electrică: M7 pentru <6 contacte cu blocuri individuale cu montare frontală cu BA 9s, M8 pentru <6 contacte cu blocuri individuale și duble cu montare frontală cu BA 9s, M9 pentru <2 contacte cu blocuri simple cu montare frontală cu BA 9s și transformator, MF2 pentru <2 contacte cu blocuri simple cu montare frontală cu BA 9s
Prezentare generală a dispozitivului: Componente de bază Date de mediu Grad de protecție: TC Temperatura aerului ambiant pentru depozitare: -40 până la 70 °C Temperatura aerului ambiant pentru funcționare: -40 până la 55 °C Categorie de supratensiune: Clasa II conform IEC 60536 Grad de protecție IP: IP66 -40…55 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 62262
Standarde și certificări
Standarde: JIS C8201-5-1, UL 508, GB 14048.5, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27.
