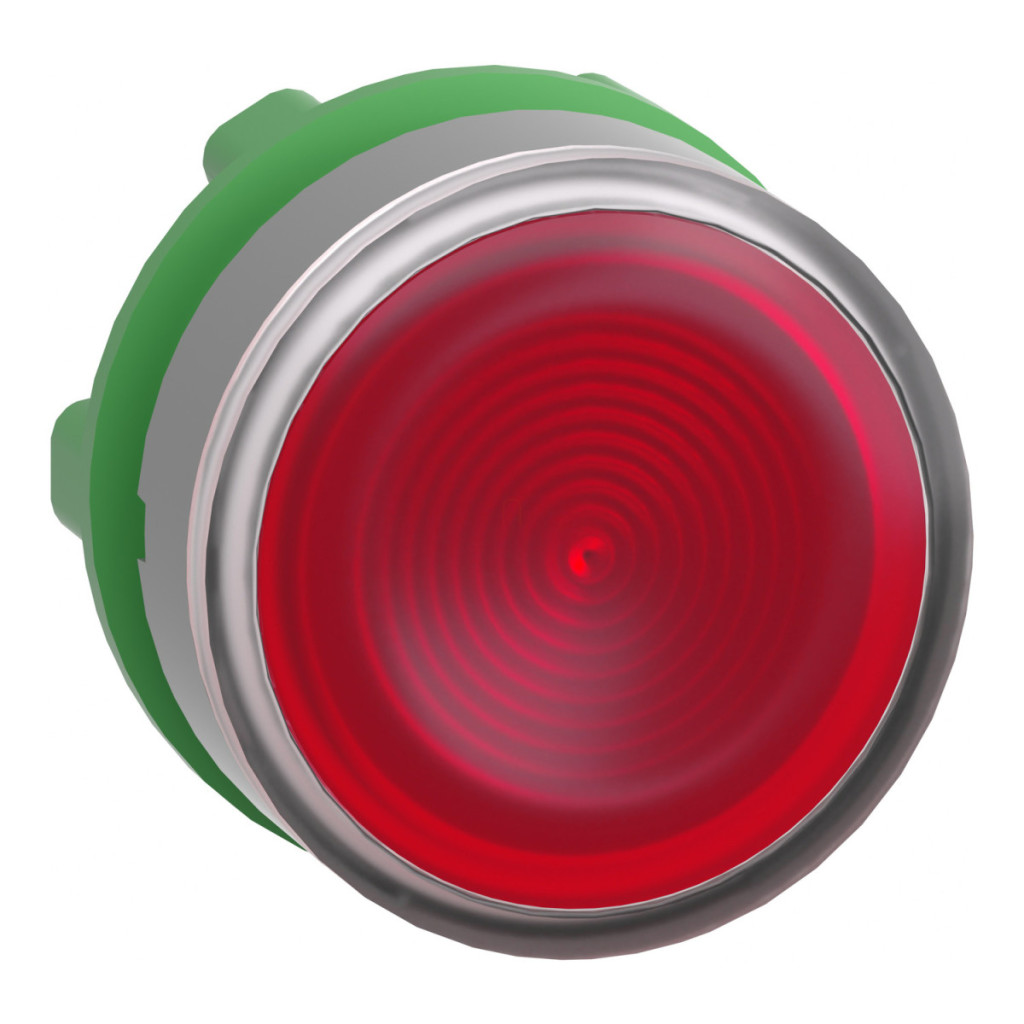

Capul butonului iluminat Schneider Electric Harmony XB5 seria ZB5AW343SC0 este o componentă fiabilă pentru controlul și semnalizarea industrială de precizie, oferind o soluție excelentă pentru proiectarea panourilor de control, a mașinilor și a interfețelor echipamentelor. Acest produs face parte din familia de produse Harmony XB5, recunoscută la nivel mondial pentru calitatea și fiabilitatea sa în domeniul automatizării industriale. Capul butonului iluminat ZB5AW343SC0 are o lentilă roșie, nemarcată, canelată și un cadru din plastic gri. Combinația dintre designul elegant și avantajele funcționale se potrivește perfect mediilor moderne de producție și industriale. Produsul se potrivește într-un orificiu de montare standard de 22 mm, permițând instalarea ușoară în panouri de control industriale. Butonul are un mecanism de revenire cu arc, astfel încât revine automat la poziția inițială după acționare. Este compatibil cu blocurile LED universale, astfel încât poate fi combinat cu iluminare LED de diferite tensiuni și tipuri pentru o utilizare flexibilă. În ceea ce privește specificațiile tehnice, capul butonului ZB5AW343SC0 are câteva caracteristici remarcabile. Produsul are un grad de protecție IP de IP66 și IP67 conform IEC 60529, care oferă o protecție excelentă împotriva prafului și a apei. Clasificarea NEMA este NEMA 13 și NEMA 4X, ceea ce îmbunătățește și mai mult rezistența produsului la condiții de mediu dure. Clasa de rezistență la impact este IK05 conform IEC 62262. Capul butonului oferă o durabilitate mecanică remarcabilă, rezistând la până la 10 milioane de cicluri de comutare, ceea ce garantează o durată de viață extrem de lungă chiar și în condiții de utilizare intensivă. Produsul este recomandat în special pentru utilizarea în medii puternic iluminate, unde vizibilitatea bună este esențială. De asemenea, poate rezista la spălări cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 metri, ceea ce îl face ideal pentru medii de curățare industrială. Capul butonului iluminat ZB5AW343SC0 poate fi utilizat într-un interval larg de temperaturi de funcționare, de la -40 la +70 °C, ceea ce permite utilizarea sa în condiții de mediu extreme. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-1, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, GB 14048.5 și JIS C8201-1. Calitatea și fiabilitatea sa sunt confirmate de numeroase certificări, inclusiv CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, ceea ce garantează funcționarea fiabilă a produsului chiar și în condiții de vibrații și solicitări mecanice. Capul butonului iluminat ZB5AW343SC0 este alegerea ideală pentru specialiștii în automatizări, integratorii de sisteme și inginerii de întreținere care caută elemente de control de înaltă calitate, cu durată lungă de viață și fiabile pentru aplicații industriale.
Schneider Electric Harmony XB5 - ZB5AW343SC0 - buton iluminat din plastic, Ø22, cu revenire prin arc, cu LED integrat - cu lentilă canelată, roșu, ramă gri date tehnice
Caracteristici principale
Tipul produsului: Cap de buton iluminat
Familia de produse: Harmony XB5
Denumire scurtă a produsului: ZB5
Compatibilitate: LED universal
Material placă frontală: Plastic cu acoperire gri
Diametru de montare: 22 mm
Tip element de control: Revenire cu arc
Profil element de control: Roșu, plat, nemarcat
Design lentilă: Canelată
Caracteristici de mediu: Iluminare ambientală puternică
Proprietăți mecanice
Lățime totală (CAD): 29 mm
Înălțime totală (CAD): 29 mm
Adâncime totală (CAD): 30 mm
Durată de viață mecanică: 10.000.000 de cicluri de comutare
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m
Compatibilitate de montare
Stații compatibile: XALD 1...5 cu întrerupător, XALK 2...5 cu întrerupător
Coduri de compoziție electrică
M1: <6 contacte, utilizarea blocurilor simple pentru montarea pe panoul frontal cu LED încorporat
M2: <6 contacte, utilizarea blocurilor simple și duble pentru montarea pe panoul frontal cu LED încorporat
M6: <2 contacte, utilizarea blocurilor simple pentru montarea pe panoul frontal cu LED încorporat și transformator
M10: <2 contacte, utilizarea blocurilor simple pentru montarea pe panoul frontal cu LED încorporat
MF1: <2 contacte, blocuri simple pentru montare pe panoul frontal cu LED integrat
MR1: Condiții de mediu
Protecție: TC
Interval de temperatură de depozitare: -40...70 °C
Interval de temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II, conformă cu IEC 60536
Grad de protecție IP: IP66 și IP67, conform cu IEC 60529
Grad de protecție NEMA: NEMA 13 și NEMA 4X
Grad de protecție IK: IK05, conform standardului IEC 62262
Standarde și certificări
Conform cu următoarele standarde: IEC 60947-1, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, GB 14048.5, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz), conform cu IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală, conform standardului IEC 60068-2-27
