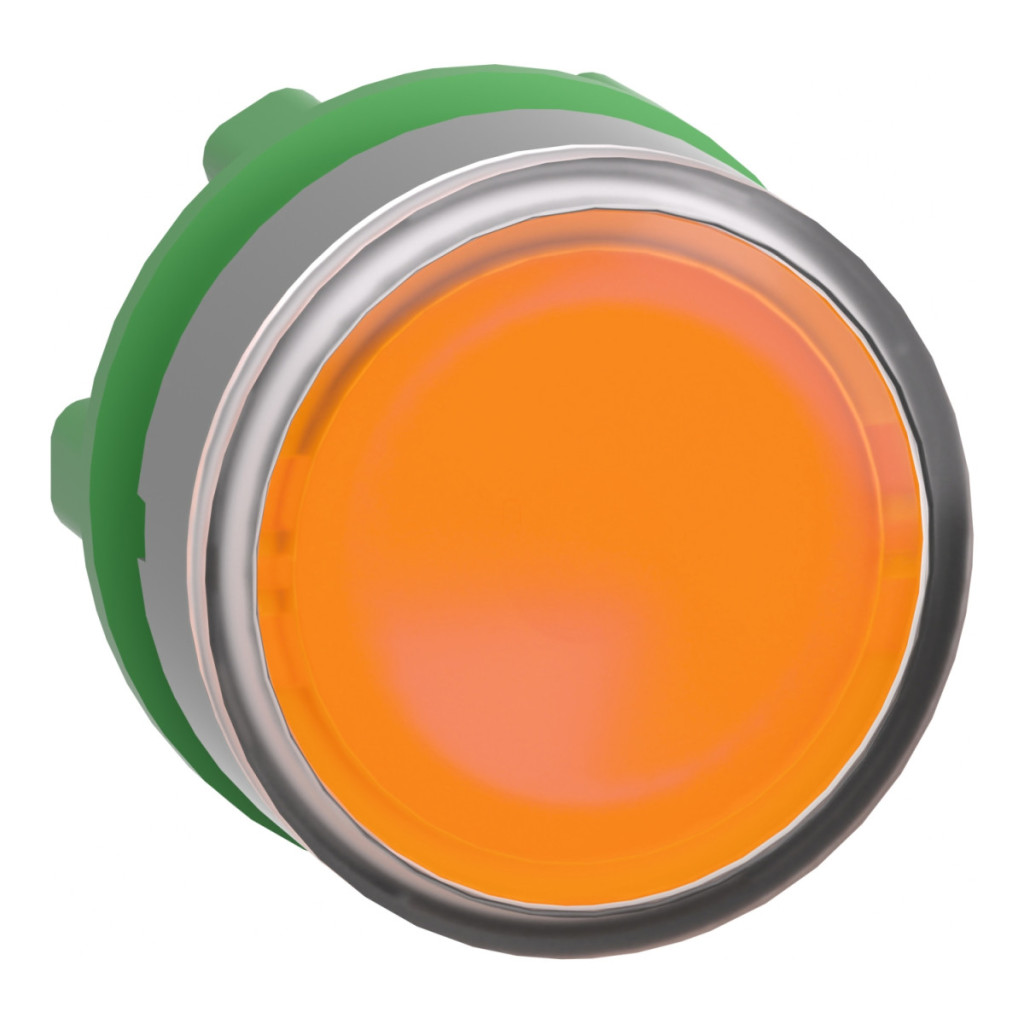

Capul butonului Schneider Electric Harmony XB5 seria ZB5AW353C0 este un element de control de înaltă calitate conceput pentru aplicații industriale, fiind alegerea perfectă pentru o varietate de sarcini de automatizare și control. Acest buton portocaliu, cu lentilă netedă și iluminat, are un cadru din plastic gri care conferă oricărui panou de control un aspect modern și profesional. Produsul se potrivește într-un orificiu de montare standard de 22 mm, asigurând compatibilitate universală cu majoritatea dulapurilor de comutare industriale și panourilor de control. Butonul ZB5AW353C0 oferă o funcție de revenire cu arc, ceea ce înseamnă că revine automat la poziția inițială după ce a fost apăsat, fiind ideal pentru utilizarea ca întrerupător momentane. Este important de menționat că acest produs este compatibil cu blocurile LED universale Schneider Electric, permițând o varietate de opțiuni de iluminare în diferite aplicații. Butonul Harmony XB5 ZB5AW353C0 are caracteristici tehnice excelente care garantează o durată lungă de viață și o funcționare fiabilă chiar și în condiții extreme. Durata sa de viață mecanică este impresionantă: poate efectua 10 milioane de cicluri de comutare, asigurând o durabilitate excepțională. Produsul are un grad de protecție IP66 și IP67 conform IEC 60529, precum și gradele NEMA 13 și NEMA 4X, oferind o protecție excelentă împotriva prafului, apei și a altor influențe nocive ale mediului. Rezistența sa la impact este IK05 conform IEC 62262, astfel încât funcționează fiabil chiar și în medii în care poate fi expus la impact mecanic. Capul butonului ZB5AW353C0 poate rezista la spălarea cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Are o gamă extrem de largă de temperaturi de funcționare: poate fi utilizat între -40 și +70 °C, ceea ce permite utilizarea sa atât în medii extrem de reci, cât și în medii extrem de calde. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 30 gn (durată = 18 ms) sau 50 gn (durată = 11 ms) pentru accelerația semiondulei conform IEC 60068-2-27, asigurând o funcționare fiabilă chiar și în medii industriale cu vibrații puternice. Dimensiunile produsului sunt optimizate pentru o instalare ușoară: lățimea și înălțimea totală conform CAD sunt ambele de 29 mm, iar adâncimea este de 30 mm. Capul butonului este compatibil cu diverse stații, cum ar fi tipurile cu decupaje XALD 1...5 sau XALK 2...5. Codurile sale de asamblare electrică (M1, M2, M6, M10, MF1, MR1) permit diferite configurații, cu până la 6 contacte pentru unitățile montate frontal și până la 2 contacte pentru unitățile montate posterior, cu un LED încorporat, ceea ce îl face flexibil pentru utilizarea în diverse sarcini de control. Capul butonului Schneider Electric ZB5AW353C0 are numeroase certificări, inclusiv CSA, DNV, BV, LROS și UL, asigurând conformitatea cu standardele internaționale și utilizarea la nivel global.
Schneider Electric Harmony XB5 - ZB5AW353C0 - buton iluminat din plastic, Ø22, retur, LED încorporat - pentru, portocaliu, ramă gri date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton iluminat
Denumire scurtă a dispozitivului: ZB5
Compatibilitate: LED universal
Material cadru: Plastic, culoare gri
Diametru de montare: 22 mm
Tip cap: Standard
Formă actuator: Rotundă
Tip acționare: Revenire cu arc
Profil actuator: Portocaliu, neted, fără marcaje
Tip lentilă: Netedă
Dimensiuni și proprietăți mecanice
Lățime totală (CAD): 29 mm
Înălțime totală (CAD): 29 mm
Adâncime totală (CAD): 30 mm
Durată de viață mecanică: 10.000.000 de cicluri
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m
Culoarea capacului/actuatorului sau lentilei: Portocaliu
Marcaj: Nemarcată
Caracteristici de mediu
Tratament de protecție: TC
Temperatura ambiantă în timpul depozitării: -40 până la 70 °C
Temperatura ambiantă în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa II (conformitate cu IEC 60536)
Grad de protecție IP: IP66 (conformitate cu IEC 60529), IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 (conform cu IEC 62262)
Standarde și certificări
Standarde: UL 508, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, GB 14048.5, JIS C8201-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Caracteristici electrice
Cod configurație electrică: M1 (<6 contacte cu blocuri simple, montare frontală, LED încorporat), M2 (<6 contacte cu blocuri simple și duble, montare frontală, cu LED încorporat), M6 (<2 contacte cu blocuri simple, montare frontală, cu LED încorporat și transformator), M10 (<2 contacte cu blocuri simple, montare frontală, LED încorporat), MF1 (<2 contacte cu blocuri simple, montare frontală, LED încorporat), MR1 (<2 contacte cu blocuri simple, montare posterioară, LED încorporat)
