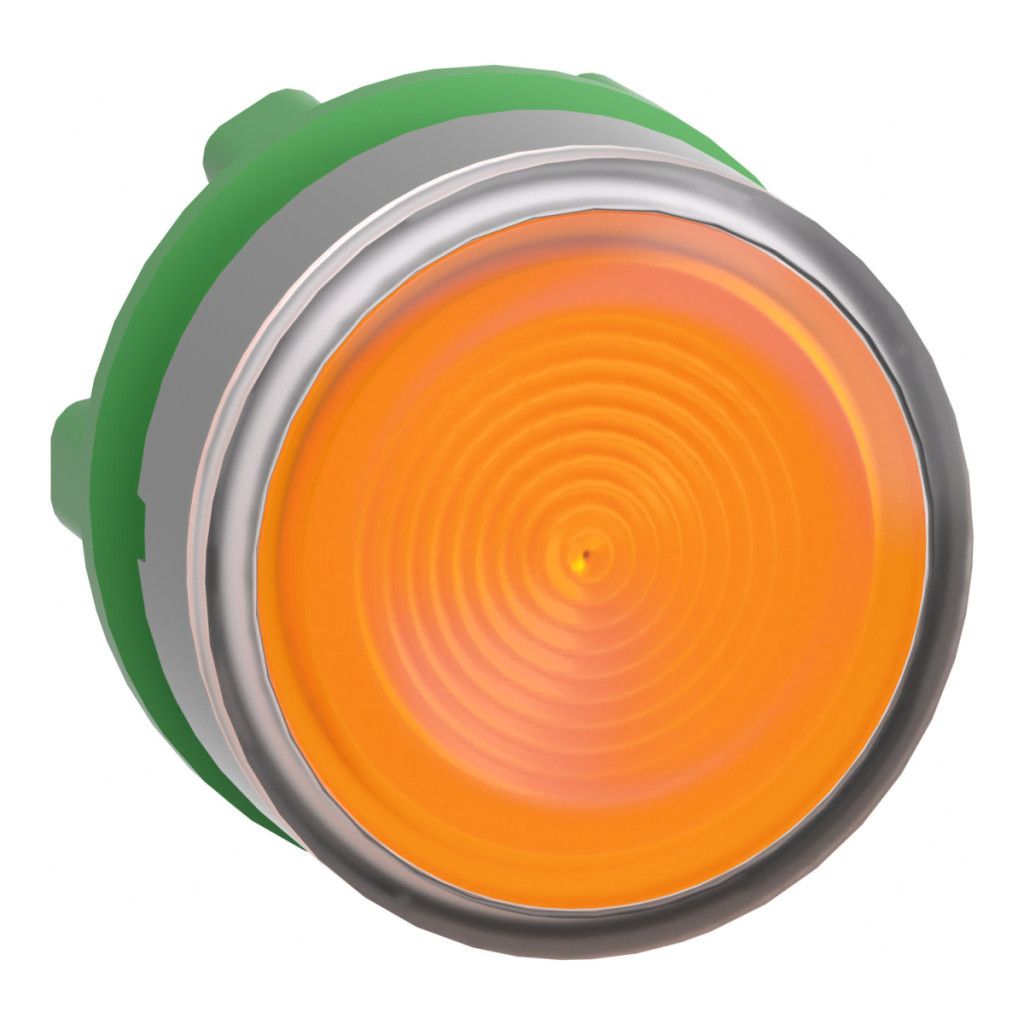

Capul butonului iluminat Schneider Electric Harmony XB5 seria ZB5AW353SC0 este un element de control industrial profesional care combină fiabilitatea și vizibilitatea excelentă. Acest produs este special conceput pentru medii în care trebuie furnizate informații clare operatorilor de mașini, chiar și în condiții de lumină puternică. Modelul ZB5AW353SC0 este un buton portocaliu cu lentilă canelată și acțiune de revenire cu arc, înconjurat de un cadru din plastic de culoare gri. Diametrul standard de montare de 22 mm asigură compatibilitatea cu cele mai comune panouri de control industriale. Una dintre caracteristicile remarcabile ale produsului este că poate fi utilizat cu blocuri LED universale, ceea ce facilitează integrarea în sistemele existente. Este important de menționat că orice modificare a aspectului produsului nu afectează funcționalitatea sau siguranța acestuia. Din punct de vedere tehnic, capul butonului ZB5AW353SC0 are parametri remarcabili. Produsul are un grad de protecție IP66 și IP67 conform IEC 60529 și este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X, ceea ce îl face foarte rezistent la pătrunderea prafului și a apei. Gradul de rezistență la impact IK05 conform IEC 62262 oferă o protecție adecvată împotriva impactului mecanic. Capul de control cu buton oferă o durabilitate mecanică remarcabilă, rezistând la până la 10 milioane de cicluri de comutare fără defecte. Rezistența sa la spălarea cu presiune înaltă este de 7000000 Pa la 55 °C de la o distanță de 0,1 m, astfel încât curățarea în medii industriale nu reprezintă o problemă. ZB5AW353SC0 are o gamă extrem de largă de temperaturi de funcționare, cu o funcționare fiabilă garantată între -40 °C și +70 °C. Această caracteristică este deosebit de avantajoasă în medii industriale în care pot apărea condiții de temperatură extreme. Produsul este rezistent la vibrații (5 gn, f= 2…500 Hz conform IEC 60068-2-6) și șocuri (30 gn pentru până la 18 ms sau 50 gn pentru până la 11 ms în cazul accelerației cu semiondă sinusoidală conform IEC 60068-2-27). Capul butonului Schneider Electric ZB5AW353SC0 are diverse opțiuni de conectare: poate fi utilizat cu terminale cu șurub, conectori plug-in, conectori Faston sau chiar montat pe o placă de circuit imprimat. Produsul este compatibil cu stațiile de tăiere XALD 1-5 și XALK 2-5. Codurile de asamblare electrică (M1, M2, M6, M10, MF1, MR1) permit diferite configurații ale blocului de contact, astfel încât sistemul de control poate fi adaptat la cerințele utilizatorului. ZB5AW353SC0 este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-4, CSA C22.2 nr. 14, UL 508, GB 14048.5, JIS C8201-5-1 și JIS C8201-1, și este certificat CSA, DNV, BV, LROS și UL, asigurând aplicabilitatea la nivel global.
Schneider Electric Harmony XB5 - ZB5AW353SC0 - cap de buton iluminat din plastic, Ø22, retur, LED încorporat - cu lentilă canelată, portocaliu, gri p date tehnice
Date generale
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton iluminat
Denumirea scurtă a dispozitivului: ZB5
Compatibilitate: LED universal
Material soclu: Plastic, galvanizat gri
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate indicator: Rotundă
Tip operator: Revenire cu arc
Profil operator: Portocaliu neted, fără marcaje
Informații suplimentare despre operator: Cu lentilă canelată
Caracteristici de mediu: Lumina ambientală puternică
Dimensiuni
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Proprietăți mecanice
Durată de viață mecanică: 10.000.000 de cicluri
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Denumirea stației: XALD 1...5 decupaj, XALK 2...5 cut-out
Culoarea capacului/mânerului sau lentilei: Portocaliu
Marcaj: Nemarcată
Condiții de mediu
Tratament de protecție: TC
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 62262
Standarde și certificări
Standarde: IEC 60947-1, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-5-1, UL 508, GB 14048.5, JIS C8201-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Coduri de asamblare electrică
Cod: M1 <6 contacte utilizând blocuri individuale cu montare pe panoul frontal și LED încorporat
Cod: M2 <6 contacte utilizând blocuri individuale și duble cu montare pe panoul frontal și LED încorporat
Cod: M6 Cod: M10 Cod: MF1 Cod: MR1
