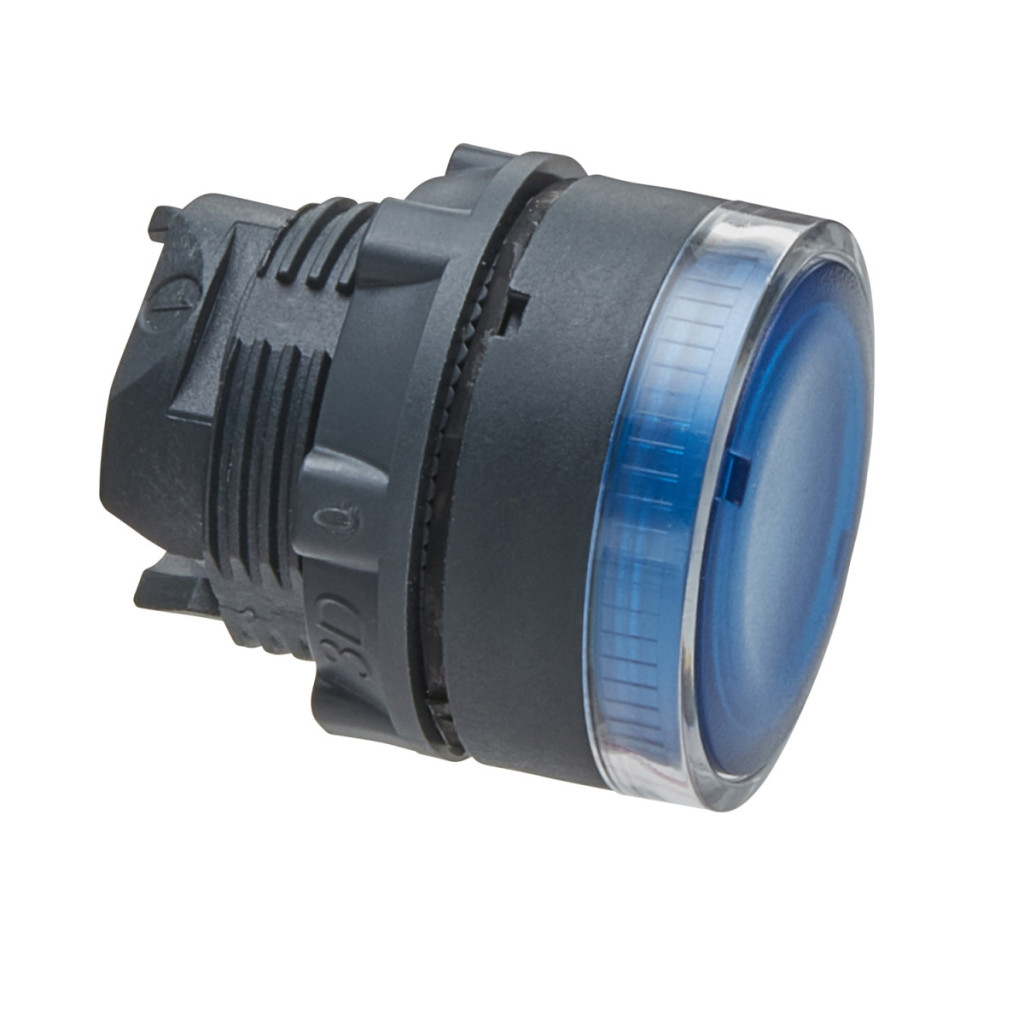

ZB5AW36, parte a gamei Harmony XB5 de la Schneider Electric, este un buton iluminat de înaltă calitate, care oferă o soluție fiabilă pentru o gamă largă de aplicații industriale. Acest buton albastru cu revenire prin arc este o alegere deosebit de populară pentru panouri de control, interfețe de operare și sisteme de automatizare industrială, unde feedback-ul vizual clar și funcționarea durabilă și fiabilă sunt importante. Capul butonului ZB5AW36 se potrivește într-un orificiu de montare standard de 22 mm, care este o dimensiune obișnuită în mediile industriale. Este compatibil cu becurile de tip BA 9s, care permit operatorului să vadă imediat starea butonului în diferite condiții de funcționare. Butonul albastru, încadrat într-un cadru din plastic gri închis, are un design încastrat, fără marcaje și cu o lentilă netedă, care asigură un aspect curat, oferind în același timp un contrast vizual adecvat în mediile industriale. Butonul Schneider Electric ZB5AW36 are parametri tehnici remarcabili. Are o durabilitate mecanică extrem de ridicată, garantând 10 milioane de cicluri de comutare, ceea ce asigură o funcționare fiabilă timp de mulți ani, chiar și în cazul utilizării frecvente. Are multiple clase de protecție: IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este perfect protejat împotriva prafului, jeturilor de apă, imersiei temporare în apă și este, de asemenea, rezistent la agenți de curățare de înaltă presiune și temperatură ridicată. Acest lucru este deosebit de important în mediile industriale în care echipamentele trebuie curățate în mod regulat, cum ar fi în aplicațiile alimentare sau farmaceutice. Produsul are o rezistență remarcabilă la spălarea cu presiune înaltă - poate rezista la presiuni de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. ZB5AW36 oferă opțiuni de configurare flexibile pentru diferite ansambluri electrice. Poate fi utilizat cu codul M7 (pentru până la 6 contacte, utilizând blocuri simple, montate pe panoul frontal cu un bec BA 9s), codul M8 (pentru până la 6 contacte, utilizând blocuri simple și duble, montate pe panoul frontal cu un bec BA 9s), codul M9 (pentru până la 2 contacte, utilizând blocuri simple, montate frontal cu bec BA 9s și transformator) și codul MF2 (pentru până la 2 contacte, utilizând blocuri simple, montate frontal cu bec BA 9s). Aceste diferite coduri de asamblare electrică permit inginerilor proiectanți să aleagă configurația care se potrivește cel mai bine nevoilor lor. Produsul este compatibil cu diferite tipuri de denumiri de stații, cum ar fi cutii de control cu întrerupătoare XALD 1-5 sau XALK 2-5, ceea ce sporește și mai mult gama sa de aplicații.
Schneider Electric Harmony XB5 - ZB5AW36 - buton iluminat din plastic, Ø22, retur, pentru bec BA9s, albastru date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton iluminat
Denumire scurtă: ZB5
Compatibilitate: BA 9s
Material cadru: Plastic gri închis
Diametru de montare: 22 mm
Formă cap: Rotundă
Tip cap: Standard
Tip acționare: Revenire cu arc
Profil acționare: Albastru încastrat, nemarcat
Informații suplimentare acționare: Cu lentilă netedă
Dimensiuni
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 32 mm
Parametri tehnici
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10000000 cicluri de comutare
Denumirea stației: XALD 1...5 cu întrerupător, XALK 2...5 întrerupătoare
Culoarea capacului/actuatorului sau a lentilei: Albastru
Marcaj: Nemarcată
Coduri de compoziție electrică
M7: Pentru maximum 6 contacte, utilizând blocuri simple, montate pe panoul frontal cu bec BA 9s
M8: Pentru maximum 6 contacte, utilizând blocuri simple și duble, montate pe panoul frontal cu bec BA 9s
M9: Pentru maximum 2 contacte, utilizând blocuri simple, montate pe panoul frontal cu bec BA 9s și transformator
MF2: Pentru maximum 2 contacte, utilizând blocuri simple, montate pe panoul frontal cu bec BA 9s
Caracteristici de mediu
Tratament de protecție: TC
Temperatura ambiantă de funcționare: -40...55 °C
Temperatură de depozitare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 62262
Standarde și certificări
Standarde: UL 508, JIS C8201-5-1, GB 14048.5, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
