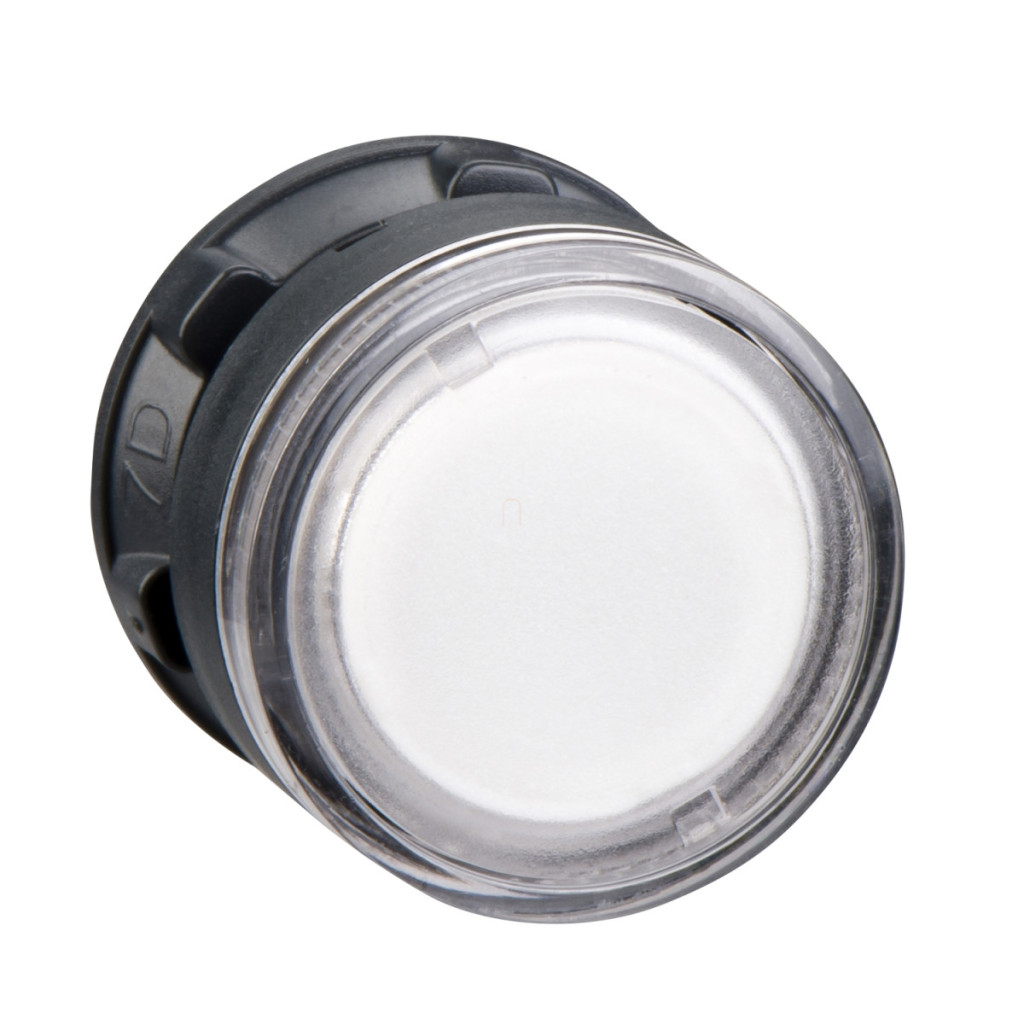

Gama de produse Schneider Electric Harmony XB5 Capul iluminat al butonului ZB5AW37 este o componentă esențială a dispozitivelor industriale de comutare, fiind alegerea perfectă pentru panouri de control, console de control și alte aplicații industriale. Acest buton incolor cu diametrul de 22 mm și cap de acționare încastrat este proiectat cu acționare cu revenire prin arc și finisaj mat, fiind astfel universal aplicabil în orice mediu. Capul butonului ZB5AW37 are un cadru din plastic gri închis și o suprafață de acționare din plastic transparent, incolor, care poate fi iluminată cu un bec de tip BA 9s. Instalarea simplă și designul ergonomic al produsului asigură o funcționare durabilă și fiabilă chiar și în cele mai dure medii industriale. Designul său plat și încastrat reduce riscul de acționare accidentală, în timp ce mecanismul său de revenire cu arc asigură o experiență de comutare sigură și clară. Printre parametrii tehnici remarcabili ai produsului se numără o durată de viață mecanică de 10 milioane de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung. Capul butonului ZB5AW37 are clase de protecție remarcabile: IP66, Clasele de protecție IP67, IP69 și IP69K în conformitate cu IEC 60529, îl fac rezistent la praf, jeturi de apă și spălare cu presiune înaltă (până la 7000000 Pa la 55 °C, distanță de 0,1 m). Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a designului robust al produsului. Rezistența la impact IK05 (conform IEC 62262) asigură rezistența la deteriorări mecanice. Are o gamă extrem de largă de temperaturi de funcționare: poate fi utilizat între -40 °C și +55 °C, iar gama de temperaturi de depozitare este între -40 °C și +70 °C. Capul butonului Schneider Electric ZB5AW37 este compatibil cu diverse ansambluri electrice, inclusiv M7 (max. 6 contacte cu bloc unic, montat frontal cu BA 9s), M8 (max. 6 contacte cu bloc unic și dublu, montat frontal cu BA 9s), M9 (max. 2 contacte cu bloc unic, montat frontal cu BA 9s și transformator) și MF2 (max. 2 contacte cu bloc unic, montat frontal cu BA 9s). Produsul este conform cu IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4 și numeroase alte standarde internaționale și este certificat de CSA, DNV, BV, LROS și UL. Rezistența sa la vibrații este de 5 gn (f= 2-500 Hz) conform IEC 60068-2-6, în timp ce rezistența sa la șocuri este caracterizată de valori între 30 gn (18 ms) și 50 gn (11 ms) în cazul accelerației cu semiondă sinusoidală conform IEC 60068-2-27. Produsul este proiectat pentru a fi utilizat cu stațiile Schneider Electric XALD 1...5 porturi și XALK 2...5 porturi, ceea ce sporește versatilitatea sa în diverse sisteme de control.
Schneider Electric Harmony XB5 - ZB5AW37 - cap de buton iluminat din plastic, Ø22, retur, pentru bec BA9s, incolor date tehnice
Date cheie
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton iluminat
Denumirea scurtă a produsului: ZB5
Compatibilitate produs: BA 9s
Material placă frontală: Plastic gri închis
Diametru de montare: 22 mm
Cantitate de vânzare: 1
Formă cap: Rotundă
Mod de funcționare: Retur cu arc
Suprafață de control: Încastrată, incoloră, nemarcată
Informații suplimentare despre suprafața de control: Cu lentilă netedă Informații suplimentare Lățime totală CAD: 29 mm Înălțime totală CAD: 29 mm Adâncime totală CAD: 32 mm Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10000000 cicluri
Denumire stație: XALD 1...5 întreruperi, XALK 2...5 întrerupătoare
Culoarea suprafeței de control/lentilei: Incoloră
Marcaj: Nemarcată
Cod de asamblare electrică: M7 pentru max. 6 contacte cu bloc individual montat din față cu BA 9s, M8 pentru max. 6 contacte cu bloc simplu și dublu montat din față cu BA 9s, M9 pentru max. 2 contacte cu bloc simplu montat din față cu BA 9s și transformator, MF2 pentru max. 2 contacte cu bloc simplu montat din față cu BA 9s
Prezentarea dispozitivului: Componente de bază Date de mediu Tratament de protecție: TC Temperatură de funcționare ambiantă: -40...55 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 62262
Standarde: IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, GB 14048.5, UL 508, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Instrucțiuni de instalare
Grosime minimă a plăcii de circuit: 1,6 mm. Diametru decupaj: 22,4 mm ± 0,1. Orientarea corpului/inelului de montare ZB5AZ009: ± 2°30' (cu excepția decupajelor marcate cu a și b). Cuplu de strângere pentru șuruburile ZBZ006: max. 0,6 N.m. Utilizați un inel/stâlp de montare ZB5AZ079 cu șuruburi de montare: la fiecare 90° pentru un total de 3 puncte de montare. max. 0,6 N.m
Numărați cu un inel/stâlp de fixare ZB5AZ079 și șuruburi de fixare: la fiecare 90 mm pe orizontală (X) și 120 mm pe verticală (Y), precum și la fiecare cap de comutator selector.
