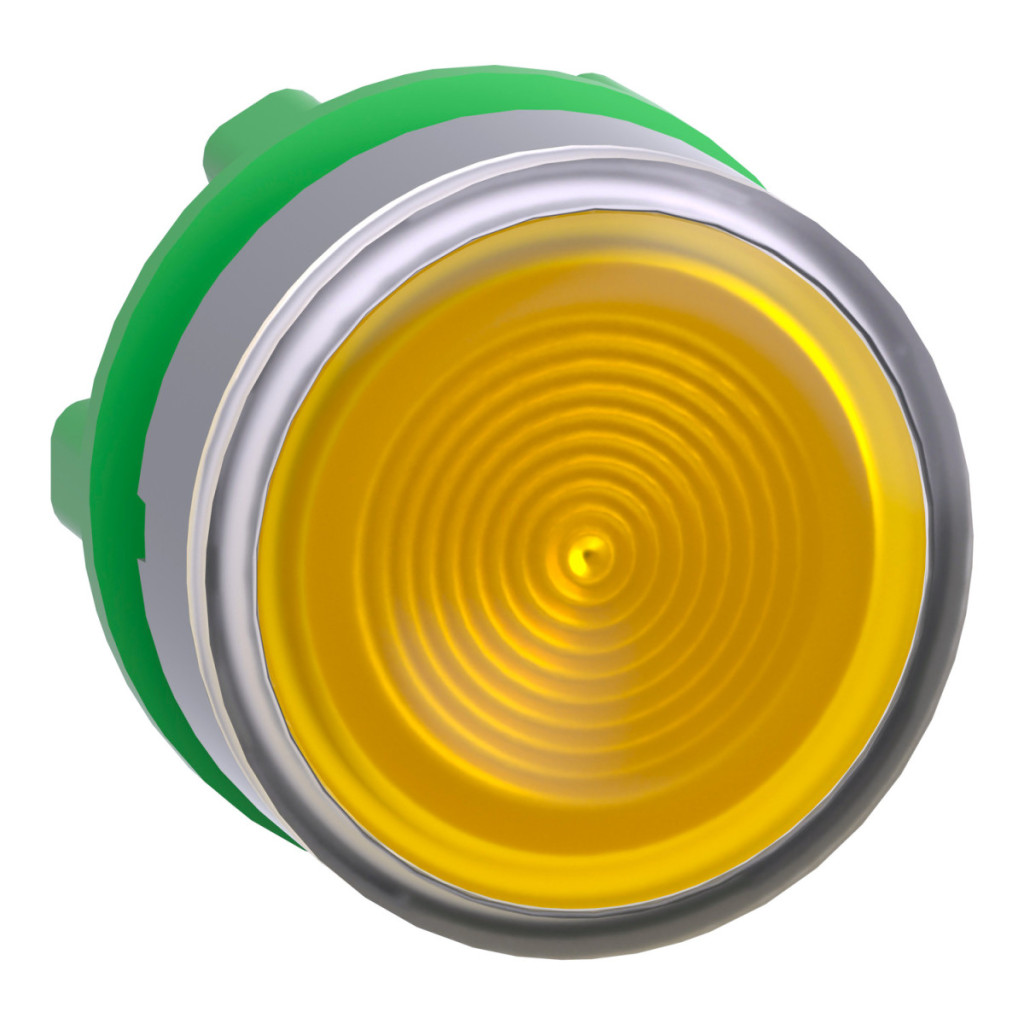

Schneider Electric Harmony XB5 ZB5AW383SC0 este un buton iluminat din plastic de înaltă calitate, ideal pentru panourile de control industriale și dulapurile de comutație. Acest buton iluminat cu diametrul de 22 mm face parte din gama de produse Harmony XB5, recunoscută la nivel internațional pentru designul robust și funcționarea fiabilă în medii industriale. O caracteristică specială a acestui produs este combinația dintre rama din plastic gri și suprafața galbenă a butonului, care asigură o vizibilitate excelentă chiar și în condiții de iluminare ambientală puternică. Modelul ZB5AW383SC0 are o funcție de revenire cu arc, ceea ce înseamnă că butonul revine automat la poziția inițială după ce este eliberat. Designul lentilei canelate nu numai că conferă produsului un aspect estetic, dar contribuie și la optimizarea distribuției luminii, asigurând un semnal clar vizibil în timpul funcționării. Produsul are un design universal compatibil cu LED-uri, care permite conectarea diferitelor blocuri LED, garantând o utilizare flexibilă și versatilă. Este important de menționat că modificările aspectului exterior indicate de producător nu afectează funcționalitatea și siguranța produsului, acesta rămânând compatibil cu blocurile LED universale. Specificațiile tehnice ale produsului sunt extrem de impresionante. Clasele de protecție IP66 și IP67 asigură protecție împotriva prafului și a apei, permițându-i să funcționeze în mod fiabil chiar și în cele mai dure medii industriale. Rezistența sa la spălarea cu presiune de 7.000.000 Pa la 55 °C de la o distanță de 0,1 m permite o curățare ușoară. Durabilitatea sa mecanică este remarcabilă, rezistând la până la 10.000.000 de cicluri de funcționare, ceea ce garantează o durată lungă de viață. Rezistența ridicată la impact IK05 crește și mai mult rezistența produsului la impactul fizic. Intervalul de temperatură de funcționare este de la -40 °C la +70 °C, ceea ce îl face potrivit pentru utilizarea în medii extreme. Modelul ZB5AW383SC0 este compatibil cu stațiile de decuplare XALD 1...5 și XALK 2...5, ceea ce facilitează integrarea în sistemele existente. Codurile de asamblare electrică (M1, M2, M6, M10, MF1, MR1) oferă diverse opțiuni de conectare, inclusiv montarea frontală și posterioară, chiar și în combinație cu un transformator. Dimensiunile CAD - 29 mm lățime, 29 mm înălțime și 30 mm adâncime - asigură un design compact, cu cerințe minime de spațiu. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, GB 14048.5, UL 508, CSA C22.2 nr. 14 și JIS C8201-5-1, ceea ce îl face potrivit pentru utilizare la nivel global. Certificările CSA, DNV, BV, LROS și UL consolidează și mai mult fiabilitatea și calitatea produsului.
Schneider Electric Harmony XB5 - ZB5AW383SC0 - date tehnice buton iluminat
Caracteristici generale ale produsului
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumirea scurtă a dispozitivului: ZB5
Compatibilitatea produsului: LED universal
Material cadru: Plastic gri
Diametru de montare: 22 mm
Tip unitate: Rotundă
Mod de funcționare: Revenire cu arc
Design buton: Galben, nemarcat
Informații suplimentare despre buton: Cu lentilă canelată
Caracteristici de mediu: Lumina ambientală puternică
Caracteristici fizice și dimensionale
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Date tehnice
Rezistență la spălare cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10.000.000 de cicluri
Tip stație: XALD 1...5 întrerupătoare, XALK 2...5 întrerupătoare
Culoarea capacului/butonului sau lentilei: Galben
Marcaj: Nemarcată
Caracteristici de mediu
Tratament de protecție: TC
Temperatura ambiantă de depozitare: -40…70 °C
Temperatură ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 62262
Standarde și certificări
Standarde: IEC 60947-5-1, GB 14048.5, UL 508, CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
