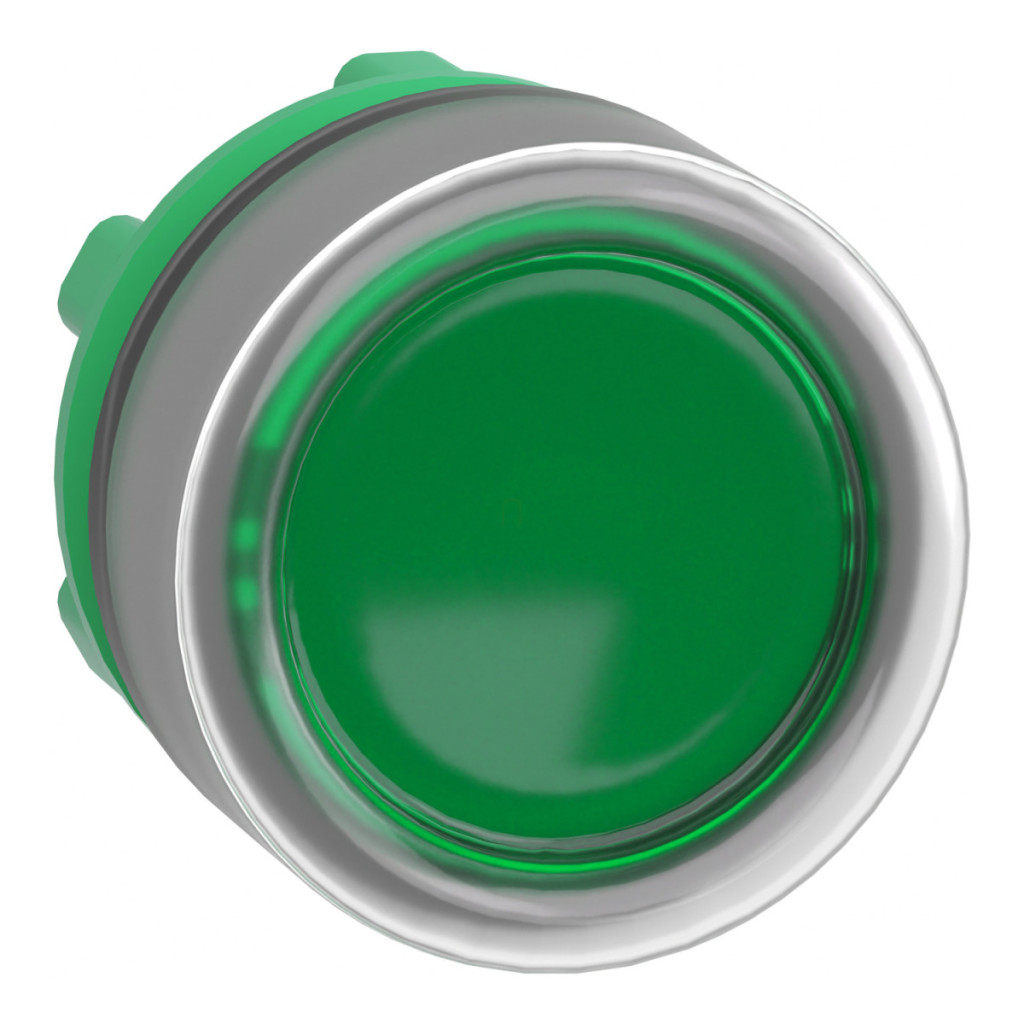

Capul butonului iluminat ZB5AW533C0 din seria Harmony XB5 de la Schneider Electric este un element de control de înaltă calitate conceput pentru aplicații industriale, fiind alegerea perfectă pentru panouri și console de control. Acest buton verde de calitate superioară, cu margine gri, se potrivește într-un orificiu de montare standard de 22 mm, permițând instalarea rapidă și ușoară într-o varietate de medii de aplicare. O caracteristică specială a modelului ZB5AW533C0 este compatibilitatea universală cu LED-uri încorporată, care asigură o vizibilitate excelentă și o indicare clară a stării de funcționare chiar și în condiții de iluminare slabă. Butonul verde, nemarcat, oferă un aspect estetic, în timp ce capacul transparent oferă o protecție suplimentară împotriva prafului și umezelii. Mecanismul de acționare cu revenire prin arc al componentei garantează o utilizare fiabilă și durabilă, fiind proiectat pentru până la 10 milioane de cicluri de funcționare, ceea ce înseamnă o durabilitate mecanică excepțională în medii industriale. Acest membru al seriei Harmony XB5 are caracteristici de protecție remarcabile: protecție IP66 și IP67 conform IEC 60529, precum și clasificări NEMA 13 și NEMA 4X. Aceasta înseamnă că produsul este complet rezistent la praf și apă, rezistent la jeturi de apă de înaltă presiune (până la 7000000 Pa la 55 °C) și ideal pentru utilizarea în medii în care fiabilitatea și durabilitatea sunt cerințe esențiale. Clasa de rezistență la impact IK05 oferă protecție suplimentară împotriva impactului mecanic. Butonul poate fi acționat într-un interval larg de temperaturi, de la -40 °C la +70 °C, ceea ce îl face fiabil chiar și în condiții de mediu extreme. Butonul ZB5AW533C0 are diverse opțiuni de conectare: poate fi utilizat cu terminale cu șurub, conectori cu mufă, conectori Faston sau conectare directă la o placă de circuit imprimat. Componenta este compatibilă cu diverse coduri de asamblare electrică (M1, M2, M6, M10, MF1, MR1), ceea ce îl face flexibil pentru diferite cerințe de control. Produsul are numeroase certificări standard internaționale (CSA, DNV, BV, LROS, UL), asigurând utilizarea globală și conformitatea cu diverse reglementări. Produsul are o lățime de 30 mm, o înălțime de 30 mm și o adâncime de 37 mm, oferind un design compact pentru dispunerea panourilor de control. Capul butonului Schneider Electric ZB5AW533C0 este alegerea ideală pentru aplicații în care fiabilitatea, durabilitatea și performanța excelentă sunt cerințe esențiale.
Schneider Electric Harmony XB5 - ZB5AW533C0 - cap de buton iluminat din plastic, Ø22, retur, capac de protecție, LED încorporat - pentru, verde, ramă gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap de buton iluminat
Denumire scurtă a dispozitivului: ZB5
Compatibilitate produs: LED universal
Material cadru: Plastic gri
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate indicator: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Verde, nemarcat
Informații suplimentare despre acționare: Capac de protecție transparent. Dimensiuni Lățime totală: 30 mm. Înălțime totală: 30 mm. Adâncime totală: 37 mm. Caracteristici tehnice Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m. Durată de viață mecanică: 10.000.000 de cicluri. 7000000 Pa la 55 °C, distanță: 0,1 m Durată de viață mecanică: 10000000 cicluri Denumirea stației: XALD 1...5 decuplare, XALK 2...5 cut-out
Culoarea capacului/actuatorului sau lentilei: Verde
Marcaj: Nemarcată
Mediu
Tratament de protecție: TC
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 62262
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-1, CSA C22.2 nr. 14, UL 508, IEC 60947-5-4, GB 14048.5, IEC 60947-5-1, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
