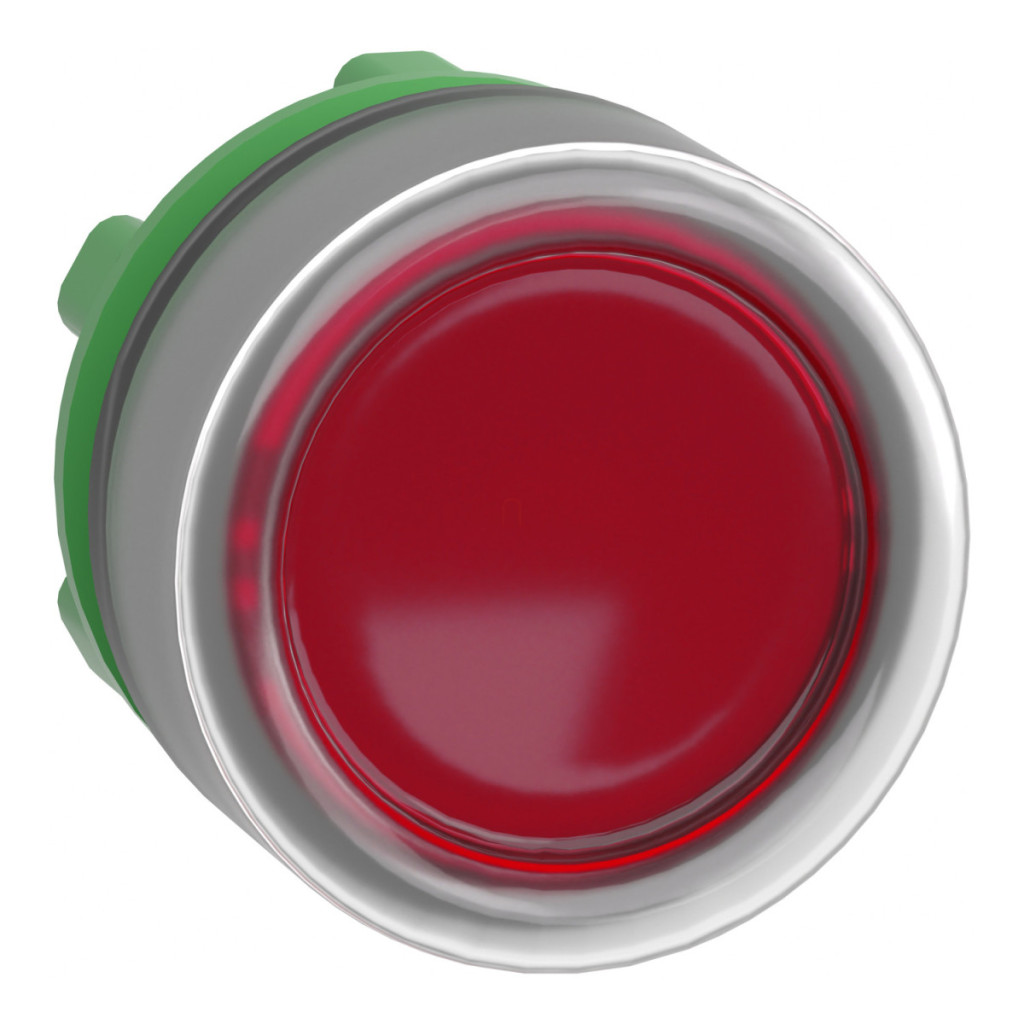

Capul butonului iluminat Schneider Electric Harmony XB5 seria ZB5AW543C0 este alegerea ideală pentru panourile de control industriale și sistemele de automatizare. Această componentă de calitate superioară, cu cadru din plastic de culoare gri și suprafață de apăsare roșie, fără marcaje, se integrează perfect în mediile industriale moderne, asigurând în același timp o funcționare fiabilă și o vizibilitate excelentă. ZB5AW543C0 este un cap de buton iluminat cu LED universal, cu un diametru de montare de 22 mm, compatibil cu diverse blocuri LED universale de la Schneider Electric. Produsul are o funcție de revenire cu arc, ceea ce înseamnă că butonul revine automat la poziția inițială după ce a fost apăsat. Butonul roșu este echipat cu un capac de protecție transparent care oferă protecție împotriva prafului și umezelii, asigurând în același timp o vizibilitate optimă a luminii LED. ZB5AW543C0 are un design extrem de robust, demonstrat de durata de viață mecanică remarcabilă de 10 milioane de cicluri și rezistența la spălarea cu presiune înaltă la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Produsul are un grad de protecție IP66 și IP67 conform IEC 60529 și este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X, fiind ideal pentru utilizarea în medii industriale dure. Rezistența sa la impact este IK05 conform IEC 62262. Are o gamă extrem de largă de temperaturi de funcționare și depozitare, de la -40 la +70 °C. Butonul iluminat ZB5AW543C0 este conform cu mai multe standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, CSA C22.2 nr. 14, UL 508, JIS C8201-5-1, JIS C8201-1 și GB 14048.5. Produsul are, de asemenea, certificări CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, care garantează conformitatea la nivel global. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) conform IEC 60068-2-27, în cazul accelerației cu semiondă sinusoidală. Produsul poate fi utilizat într-o serie de configurații electrice, indicate prin codurile M1, M2, M6, M10, MF1 și MR1, permițând o aplicare flexibilă pentru diferite sarcini de control.
Schneider Electric Harmony XB5 - ZB5AW543C0 - cap de buton iluminat din plastic, Ø22, retur, capac de protecție, LED încorporat - pentru, roșu, ramă gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap buton iluminat
Denumire scurtă dispozitiv: ZB5
Compatibilitate produs: LED universal
Material ramă: Plastic, de culoare gri
Diametru de montare: 22 mm
Cantitate minimă de comandă: 1
Tip cap: Standard
Formă cap unitate indicator: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Roșu neted, fără marcaje
Informații suplimentare despre acționare: Capac de protecție transparent
Dimensiuni și dimensiuni
Lățime totală CAD: 30 mm
Înălțime totală CAD: 30 mm
Adâncime totală CAD: 37 mm
Caracteristici de mediu
Tratament de protecție: TC
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 62262
Caracteristici mecanice
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10.000.000 de cicluri
Denumirea stației: XALD 1...5 cut-out, XALK 2...5 întrerupătoare
Culoarea capacului/actuatorului sau lentilei: roșu
Marcaj: nemarcat
Certificate și standarde
Standarde: IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-1, JIS C8201-5-1, GB 14048.5, UL 508, IEC 60947-5-4, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
