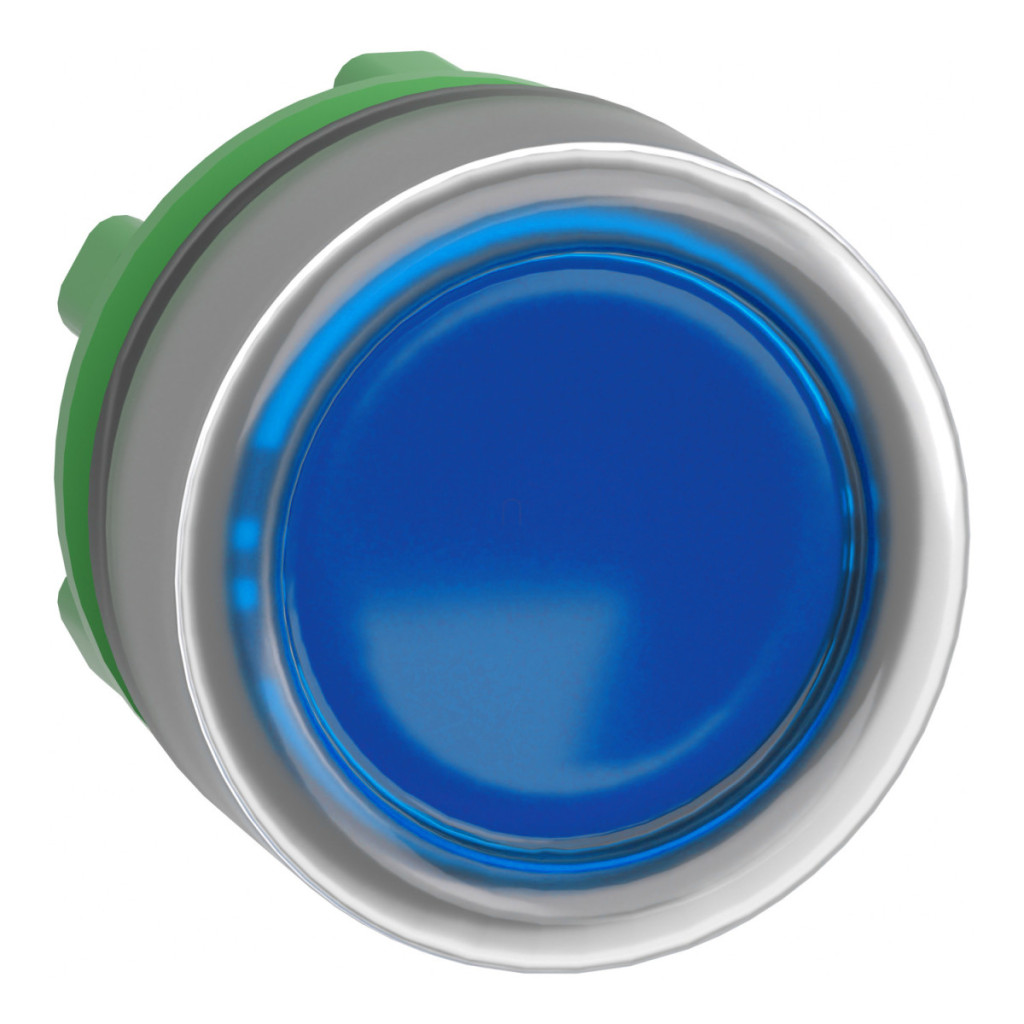

Butonul iluminat din gama de produse Schneider Electric Harmony XB5, cu numărul de articol ZB5AW563C0, este un element de comutare de înaltă calitate, conceput pentru medii industriale, oferind numeroase avantaje în ceea ce privește funcționarea fiabilă și utilizarea practică. Acest buton iluminat este alegerea perfectă pentru aplicații industriale în care sunt necesare un feedback clar și un design robust pentru utilizarea zilnică. Principalele caracteristici ale butonului ZB5AW563C0 Harmony XB5 sunt rama sa din plastic de culoare gri și actuatorul albastru cu revenire prin arc. Produsul are un capac de protecție transparent care protejează butonul de murdărie și umezeală, în timp ce iluminarea LED încorporată oferă utilizatorului un feedback vizual clar. Tehnologia LED universală asigură compatibilitatea cu diverse sisteme de control, oferind o soluție extrem de versatilă pentru panourile de control industriale și interfețele utilizatorului. Butonul ZB5AW563C0 are un diametru standard de montare de 22 mm, care respectă standardele industriale internaționale, fiind ușor de montat în majoritatea panourilor de control. Capul rotund al unității indicatoare este de tip standard și are un mod de funcționare cu revenire prin arc, care asigură revenirea automată a butonului la poziția normală atunci când presiunea este eliberată. Butonul nu este marcat, ceea ce îl face universal aplicabil pentru diverse aplicații, sau poate fi marcat cu marcaje personalizate pentru a îndeplini cerințe specifice. Are o durată de viață mecanică extrem de ridicată, de 10 milioane de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung în medii industriale. Produsul are parametri tehnici remarcabili, inclusiv protecție IP66/IP67, care oferă o protecție excelentă împotriva prafului și a apei. De asemenea, este certificat NEMA 13 și NEMA 4X, ceea ce îl face deosebit de potrivit pentru utilizarea în medii industriale în care se aplică cerințe ridicate de protecție. Butonul este rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m) și oferă o rezistență remarcabilă la impact (IK05) și la vibrații (5 gn, f=2...500 Hz). Produsul are o temperatură de funcționare cuprinsă între -40 și +70 °C, ceea ce permite utilizarea sa în condiții de mediu extreme. Butonul Schneider Electric ZB5AW563C0 este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-5-4, UL 508, CSA C22.2 Nr. 14, și are diverse certificări (CSA, DNV, BV, LROS, UL).
Schneider Electric Harmony XB5 - ZB5AW563C0 - buton iluminat din plastic, Ø22, retur, capac de protecție, LED încorporat - pentru, albastru, ramă gri date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton iluminat
Denumirea scurtă a dispozitivului: ZB5
Compatibilitate: LED universal
Material cadru: Plastic, acoperire de culoare gri
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Albastru încastrat, nemarcat
Informații suplimentare despre actuator: Capac de protecție transparent
Dimensiuni CAD
Lățime: 30 mm
Înălțime: 30 mm
Adâncime: 37 mm
Caracteristici tehnice
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10000000 cicluri
Denumirea stației: XALD 1...5 cu decupaj, XALK 2...5 întrerupătoare
Culoarea capacului/actuatorului sau a lentilei: Albastru
Marcaj: Nemarcată
Aspectul dispozitivului: Componentă de bază
Caracteristici de mediu
Tratament de protecție: TC
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK05 conform IEC 62262
Certificate și standarde
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-4, UL 508, GB 14048.5, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Coduri de compoziție electrică
M1: <6 contacte, utilizând blocuri simple cu montare frontală, LED integrat
M2: <6 contacte, utilizând blocuri simple și duble cu montare frontală, LED integrat
M6: M10: MF1: MR1:
