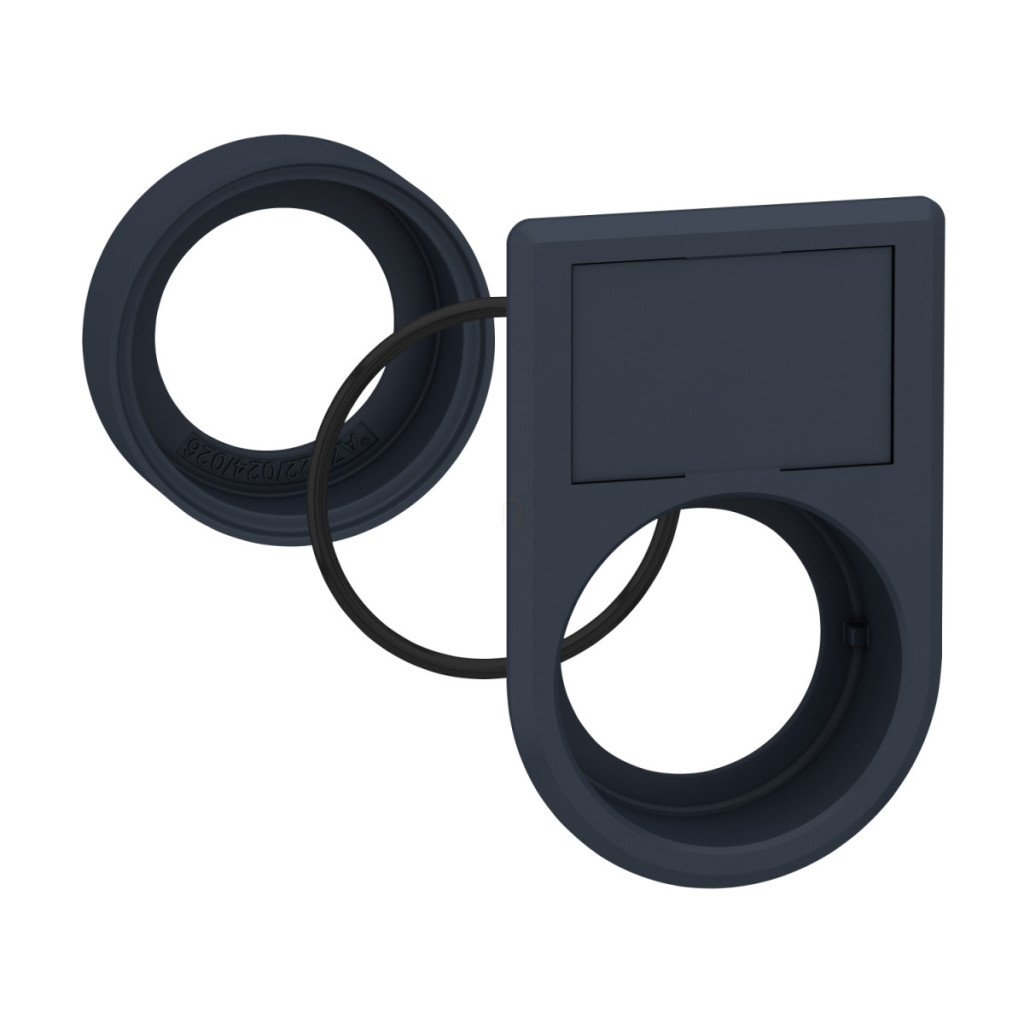

Kitul de montare încastrată ZB5AZ026 din gama Harmony XB5 de la Schneider Electric este un accesoriu de înaltă calitate, conceput special pentru instalarea estetică și profesională a comutatoarelor cu basculă de 22 mm și a butoanelor iluminate. Acest accesoriu de montare din plastic negru este soluția perfectă pentru aplicații în care comenzile trebuie încastrate în suprafață, cu două rânduri de opțiuni de etichetare. Kitul de montare încastrată ZB5AZ026 este destinat în principal utilizării cu butoane și comutatoare selector de profil înalt și are un diametru de montare de 30,5 mm, asigurând compatibilitatea cu o gamă largă de produse Harmony XB5. Produsele compatibile includ comutatoarele și butoanele ZB5RZA0, ZB5AK, ZB5AD.9, ZB5AA.6, ZB5AW, ZB5RTA, ZB5AJ, ZB5AH..3, ZB5AD și ZB5AD.8. Kitul este recomandat în special pentru medii în care o combinație armonioasă între design și funcționalitate este de o importanță capitală. Kitul ZB5AZ026 are proprietăți de protecție remarcabile: panoul frontal are clasificare IP66, IP69 și IP69K, fiind conform cu standardele IEC 60529 și DIN 40050-9. Acest lucru oferă o protecție excepțională împotriva pătrunderii prafului și a apei, permițând utilizarea kitului chiar și în medii industriale în care este necesară curățarea cu apă caldă sub presiune. Protecția împotriva impactului IK03 (conform IEC 50102) oferă siguranță suplimentară împotriva impactului mecanic. Grosimea de montare poate varia de la 1 la 3,5 mm (0,04-0,14 inci), oferind opțiuni flexibile de instalare în panouri de diferite grosimi. În ceea ce privește detaliile tehnice, instalarea trebuie efectuată în conformitate cu dimensiunile decupajului panoului indicate în desenele tehnice, unde distanțele dintre găurile necesare sunt de 42 mm (1,65 inci) pe orizontală și 65 mm (2,56 inci) pe verticală, iar diametrul orificiilor este de 30,5 mm (+0/-0,5). Conform desenelor dimensionale detaliate, întregul kit are o adâncime de 51,35 mm (2,02 inci), o lățime de 36,3 mm (1,43 inci) și o înălțime de 41,25 mm (1,62 inci). Kitul Schneider Electric ZB5AZ026 conține un singur set care include toate componentele necesare pentru instalarea profesională, asigurând o instalare rapidă și fără probleme în aplicații industriale și comerciale.
Schneider Electric Harmony XB5 - ZB5AZ026 - Kit de montare încastrat pentru comutatoare selector din plastic XB5 și butoane iluminate, cu suport pentru etichete înalte Date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Kit de montare încastrată
Categoria accesoriilor: Accesorii de instalare și fixare
Compatibilitate
Produse compatibile: ZB5RZA0, ZB5AK, ZB5AD.9, ZB5AA.6, ZB5AW, ZB5RTA, ZB5AJ, ZB5AH..3, ZB5AD, ZB5AD.8
Utilizare prevăzută: Pentru comutatoare selector cu profil înalt, Butoane iluminate de înaltă vizibilitate
Date tehnice
Culoare: Negru
Grad de protecție IP: IP66 (placă frontală) conform IEC 60529, IP69 (placă frontală) conform IEC 60529, IP69K (panou frontal) conform DIN 40050-9
Grad de rezistență la impact IK: IK03 conform IEC 50102
Diametru de montare: 30,5 mm
Grosime de prindere: 1-3,5 mm / 0,04-0,14 inci
Cantitate per set: 1 set
Dimensiuni
Dimensiunile detaliate ale kitului de montare încastrată sunt furnizate în desenele tehnice, inclusiv dimensiunile decupajului panoului și instrucțiunile de instalare. Pentru dimensiunile decupajului panoului, distanța dintre găuri este de 42 mm (1,65 inci) pe orizontală și 65 mm (2,56 inci) pe verticală, cu un diametru al găurii de 30,5 mm.
