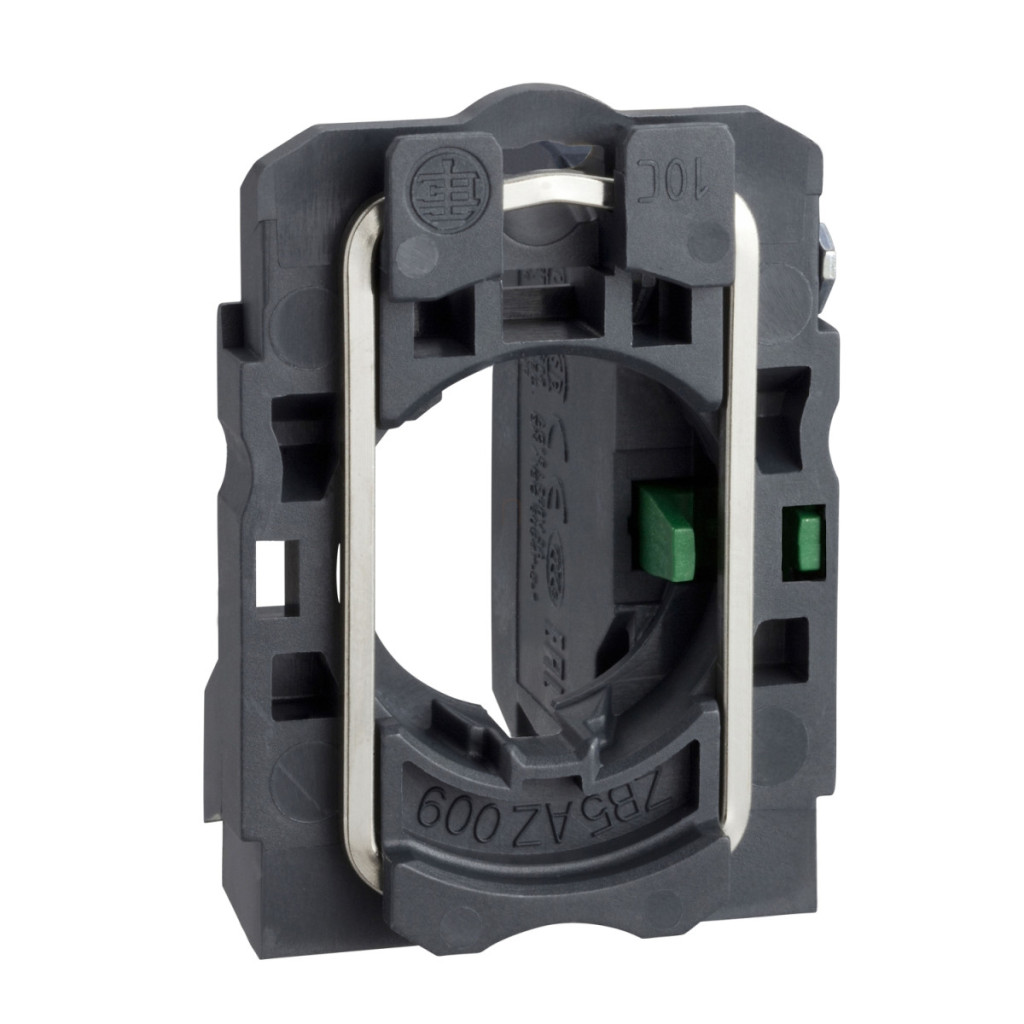

Ansamblul complet de corp/bloc de contact Schneider Electric Harmony XB5 seria ZB5AZ101TQ este o componentă profesională pentru comutatoare industriale utilizată în principal pentru tablouri de distribuție și panouri de control. Acest set de 100 de piese este o alegere extrem de economică pentru proiectele de automatizare industrială de mare volum, care necesită componente fiabile, de calitate standard. Produsul include un corp complet și un bloc de contact, cu colier de montare din plastic și cleme cu șurub. Seria Harmony XB5 este cunoscută pentru fiabilitatea excelentă și durata lungă de viață, demonstrată de impresionantele 10 milioane de cicluri de comutare mecanică ale ZB5AZ101TQ. Fiecare bloc de contact are o configurație NO (normal deschisă) unică, ceea ce îl face ideal pentru aplicații în care este necesar un circuit deschis în starea implicită și un circuit închis atunci când este activat. Funcționarea cu întrerupere lentă asigură o comutare precisă, care poate fi esențială în anumite procese de automatizare. ZB5AZ101TQ are parametri tehnici impresionanți: curent termic convențional în aer liber de 10 A, tensiune nominală de izolație de 600 V (la gradul de poluare 3) și tensiune nominală de rezistență la impulsuri de 6 kV. Produsul poate fi utilizat într-o varietate de configurații de circuit: pentru aplicații AC-15 cu capacitate de încărcare de 3A/240V, 6A/120V sau 1,2A/600V și pentru aplicații DC-13 cu valori de 0,1A/600V, 0,27A/250V sau 0,55A/125V. Fiabilitatea sa electrică este remarcabilă, cu parametri de Λ < 10exp(-6) la 5V, 1 mA într-un mediu curat și Λ < 10exp(-8) la 17V, 5 mA. Conectarea se realizează cu borne cu șurub, care sunt compatibile cu cabluri cu o secțiune maximă de 2 x 1,5 mm² (cu papuci de cablu) sau fire cu o secțiune minimă de 1 x 0,22 mm² (fără papuci de cablu), în conformitate cu standardul IEC 60947-1. Terminalul are o alocare de terminal ISO n°1 (13-14) NO. Parametrii de funcționare ai ZB5AZ101TQ includ o forță de acționare de 2,3 N (pentru schimbarea stării NO), o cursă de acționare de 2,6 mm (pentru schimbarea stării electrice NO) și o cursă totală de 4,3 mm. Colierul de fixare este din plastic, iar capul are un design standard. Este alegerea ideală în ceea ce privește instalabilitatea, deoarece necesită un cuplu de strângere de 0,8-1,2 Nm în conformitate cu IEC 60947-1. Designul capului șurubului este compatibil cu mai multe tipuri de scule: poate fi utilizat cu o șurubelniță Philips 1, Pozidriv 1, precum și cu o șurubelniță plată de 4 mm și 5,5 mm. Contactele sunt fabricate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă și rezistență la uzură. Produsul este conform cu mai multe standarde internaționale, precum CSA C22.2 nr. 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-4, JIS C8201-1 și este, de asemenea, certificat CSA, BV, DNV, LROS și UL.
Schneider Electric Harmony XB5 - ZB5AZ101TQ - bază de montare din plastic și bloc de contact, 1NO date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Ansamblu complet corp/bloc de contact
Denumirea scurtă a dispozitivului: ZB5
Materialul colierului de montare: Plastic
Unitate de vânzare: 100
Tip cap: Standard
Caracteristici contact
Tip și compoziție contact: 1 NO
Funcționare contact: Întrerupere lentă
Tip bloc de contact: Simplu
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Informații suplimentare
Descrierea alocării terminalelor: ISO n°1 (13-14)NO
Compoziția dispozitivului: Corp, colier de fixare
Contacte utilizate: Contacte standard
Deschidere pozitivă: Niciuna
Cursă de acționare: 2,6 mm (NO în timpul schimbării stării electrice)
4,3 mm (cursă completă)
Forță de acționare: 2,3 N NO în timpul schimbării stării electrice
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: În formă de cruce, compatibil cu șurubelnița Philips 1
În formă de cruce, compatibil cu șurubelnița Pozidriv 1
Cu fantă, compatibil cu șurubelniță plată cu diametrul de 4 mm
Cu fantă, compatibil cu șurubelniță plată cu diametrul de 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Caracteristici electrice
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Flux termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Grad de protecție IP: IP20 conform IEC 60529
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-4, JIS C8201-1
Certificări de produs: CSA, BV, DNV, LROS (Lloyds register of shipping), UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
