Ansamblul complet pentru corp/contact Schneider Electric Harmony XB5 seria ZB5AZ1025 este un element de control industrial profesional, care reprezintă alegerea perfectă pentru o varietate de aplicații de comutare. Acest produs compact are o bază de montare din plastic și un singur contact NC (normal închis) care asigură o conexiune electrică fiabilă pentru sarcini critice de control. O caracteristică specială a ZB5AZ1025 este tehnologia de conectare cu arc (push-in), care accelerează și simplifică semnificativ procesul de instalare. Această metodă de conectare permite conectarea rapidă a firelor cu manșoane de capăt cu o secțiune transversală de până la 2 x 1,5 mm² sau a firelor fără manșoane de capăt cu o secțiune transversală de cel puțin 1 x 0,34 mm², în conformitate cu standardul IEC 60947-1. Contactul cu alocarea terminalelor ISO n°1 (11-12)NC asigură o funcționare cu întrerupere lentă, ideală pentru multe aplicații industriale. Parametrii tehnici ai ZB5AZ1025 sunt remarcabili: produsul are o durată de viață mecanică de 10 milioane de cicluri de comutare, ceea ce înseamnă o durabilitate excepțională în medii industriale. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă și o durată de viață lungă. Deschiderea pozitivă în conformitate cu IEC 60947-5-1 Anexa K oferă siguranță suplimentară, în special în aplicații critice de siguranță. Cursa de acționare este de 1,217 mm (la schimbarea stării electrice NC) și 4,3 mm în total (cursă completă), iar forța de acționare este de 2,25 N la schimbarea stării electrice NC. În ceea ce privește parametrii electrici, produsul oferă un curent termic convențional în aer liber (Ith) de 10 A în conformitate cu IEC 60947-5-1 și are o tensiune nominală de izolare (Ui) de 300 V (grad de poluare 3). Tensiunea nominală de impuls (Uimp) este de 4 kV conform IEC 60947-1. Curentul nominal de funcționare (Ie) este de 6 A la 120 V sau 3 A la 240 V pentru AC-15, Categoria A300 și 0,55 A la 125 V sau 0,27 A la 250 V în categoria DC-13, Q300 pentru curent continuu, conform IEC 60947-5-1. Produsul trebuie protejat împotriva scurtcircuitelor cu o siguranță de tip gG de 10 A. ZB5AZ1025 are dimensiuni compacte: lățime totală de 46,2 mm, înălțime totală de 27,6 mm și adâncime totală de 30 mm. Produsul poate fi utilizat și depozitat într-un interval de temperatură de la -40 la +70 °C și are protecție IP20 conform IEC 60529. Are o rezistență remarcabilă la vibrații (5 gn, f= 10...500 Hz) și o rezistență remarcabilă la impact (25 gn, 1000 de impacturi pe fiecare axă). Produsul are numeroase certificări internaționale, inclusiv EAC, IECEE CB Scheme, CCC, UL și CSA, și este conform cu cele mai importante standarde pentru comutatoare industriale, precum IEC 60947-1 și IEC 60947-5-1.

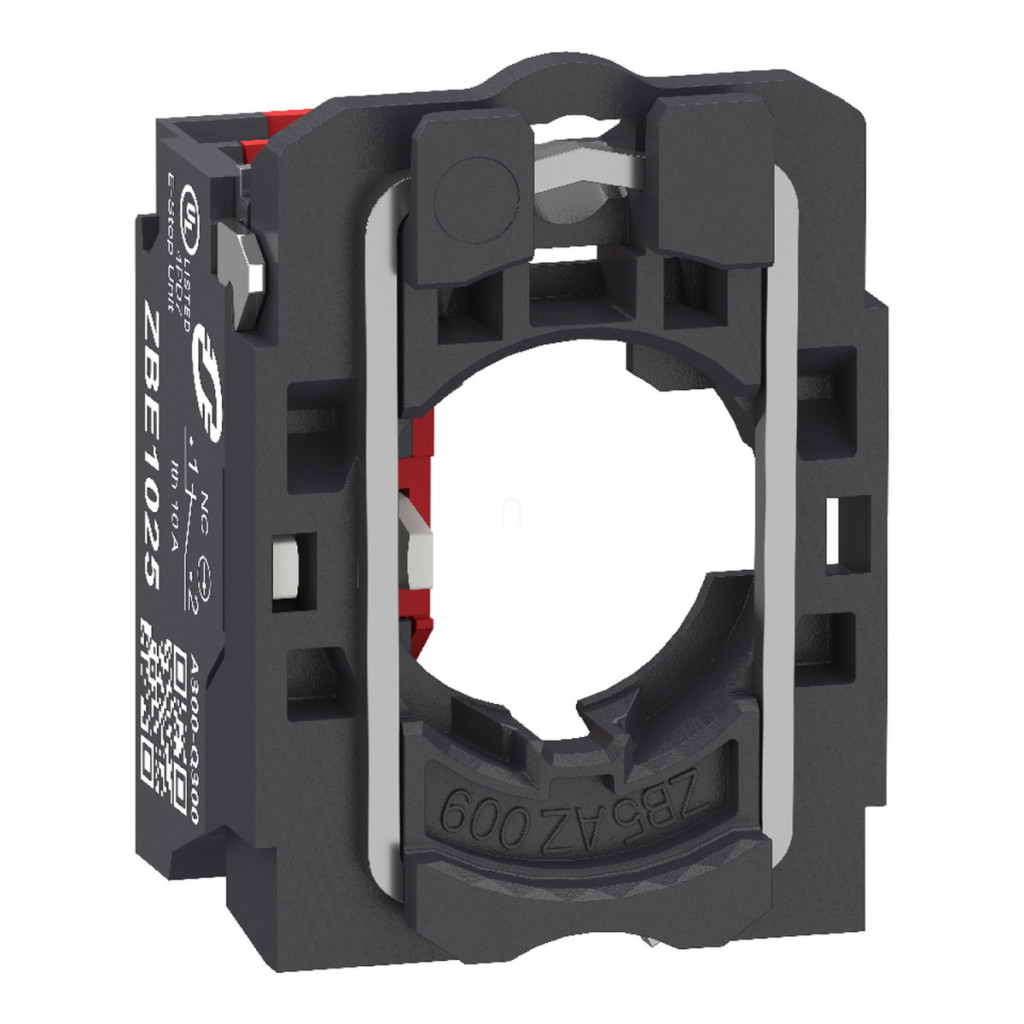

Schneider Electric Harmony XB5 - ZB5AZ1025 - date tehnice privind baza de montare din plastic și blocul de contact
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Ansamblu complet corp/contact
Denumirea scurtă a dispozitivului: ZB5
Materialul bazei de montare: Plastic
Tipul capului: Standard
Tip și compoziție contact: 1 NC
Funcționare contact: Întrerupere lentă
Tip bloc contact: Simplu
Conexiuni - terminale: Push-in, <= 2 x 1,5 mm² cu manșoane pentru capete de cablu conform IEC 60947-1
Push-in, >= 1 x 0,34 mm² fără manșoane pentru capete de cablu conform IEC 60947-1
Date suplimentare
Lățime totală CAD: 46,2 mm
Înălțime totală CAD: 27,6 mm
Adâncime totală CAD: 30 mm
Descrierea terminalului ISO n°1: (11-12)NC
Asamblarea dispozitivului: Bază de montare, carcasă
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Cursă de funcționare: 1,217 mm (când se modifică starea electrică NC)
4,3 mm (cursă completă)
Forță de acționare: 2,25 N când se modifică starea electrică NC
Durată de viață mecanică: 10.000.000 de cicluri
Material contact: Aliaj de argint (Ag/Ni)
Caracteristici electrice
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber (Ith): 10 A conform IEC 60947-5-1
Tensiune nominală de izolare (Ui): 300 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri (Uimp): 4 kV conform IEC 60947-1
Curent nominal de funcționare (Ie): 6 A la 120 V, AC-15, A300 conform IEC 60947-5-1
3 A la 240 V, AC-15, A300 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q300 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q300 conform IEC 60947-5-1
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Grad de protecție IP: IP20 conform IEC 60529
Standarde și certificări
Standarde: IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 60947-1, UL 60947-5-1, UL 60947-5-5, UL 1059, UL 486E, CSA C22.2 Nr. 60947-1, CSA C22.2 Nr. 60947-5-1, CSA C22.2 Nr. 158, CSA C22.2 Nr. 65, IACS E10 Certificări de produs: EAC, IECEE CB Scheme, CCC, UL, CSA UL, CSA
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
25 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 25 gn (durată = 6 ms) pe axă 1000 de șocuri conform IEC 60068-2-27
30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
