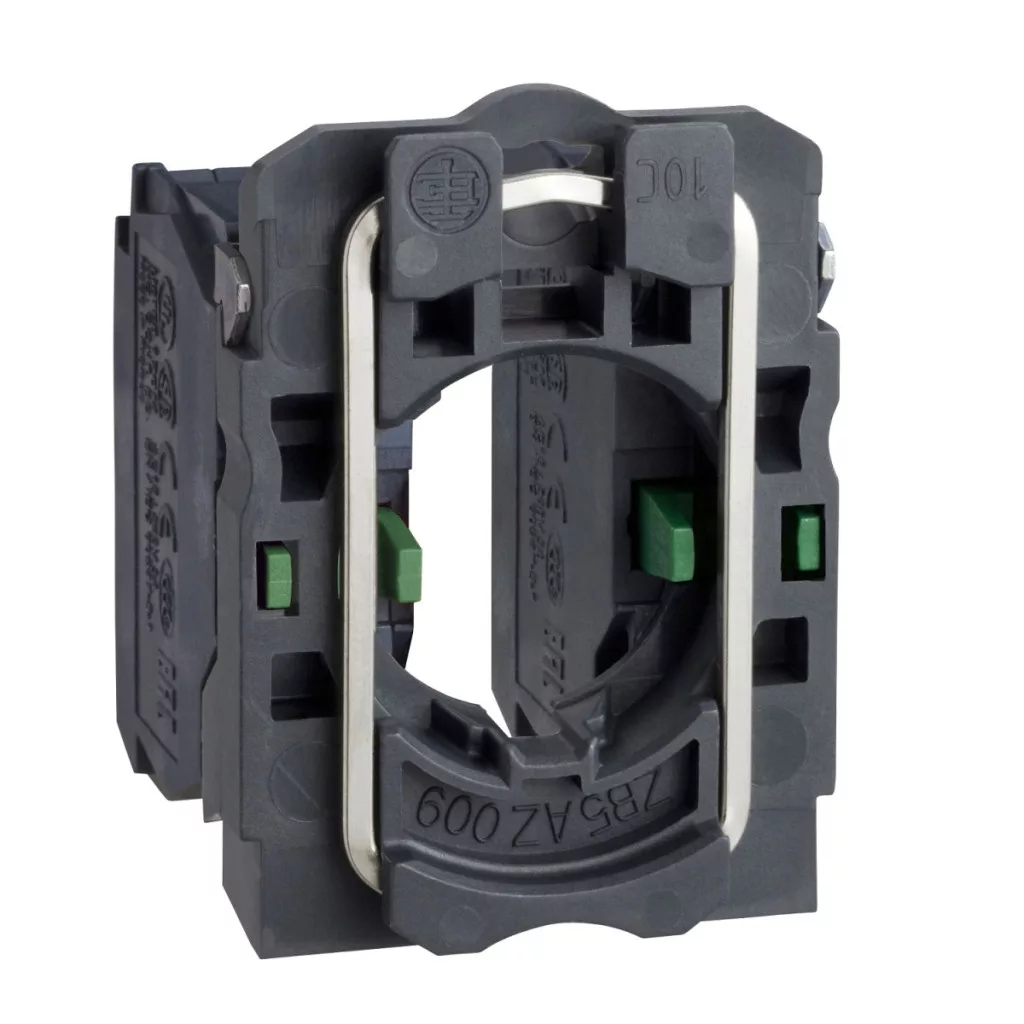

Unitatea Schneider Electric Harmony XB5 seria ZB5AZ103 este un ansamblu complet format dintr-o bază de montare din plastic și un bloc de contact, dezvoltat special pentru aplicații de control industrial. Acest produs face parte din familia de produse Harmony XB5, care este una dintre componentele de comutare industriale fiabile și de lungă durată ale Schneider Electric. ZB5AZ103 este un ansamblu complet corp/contact cu cap standard, echipat cu două contacte NO (normal deschise). Contactele funcționează pe principiul întreruperii lente, ceea ce asigură o comutare fiabilă. Contactele sunt fabricate din aliaj de argint (Ag/Ni), care asigură o conductivitate și o durabilitate excelente. Produsul are o durată de viață mecanică remarcabilă de până la 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1 milion de cicluri în diverse condiții de încărcare, în conformitate cu anexa C a standardului IEC 60947-5-1. ZB5AZ103 este conectat cu terminale cu șurub, care permit conectarea firelor cu o secțiune transversală de până la 2 x 1,5 mm² cu papuci de cablu sau a firelor cu o secțiune transversală de cel puțin 1 x 0,22 mm² fără papuci de cablu, în conformitate cu IEC 60947-1. Designul capului șurubului este compatibil cu mai multe tipuri de șurubelnițe, inclusiv Philips 1, Pozidriv 1 și șurubelnițe plate cu diametre de 4 mm și 5,5 mm. Cuplul de strângere trebuie să fie între 0,8 și 1,2 Nm, în conformitate cu IEC 60947-1. Produsul are parametri electrici remarcabili. Curentul termic convențional în aer liber este de 10 A, în conformitate cu IEC 60947-5-1. Tensiunea nominală de izolare este de 600 V (grad de poluare 3) conform IEC 60947-1, în timp ce tensiunea nominală de impuls este de 6 kV conform IEC 60947-1. Suportă mai multe curenți nominali de funcționare în diferite moduri de funcționare: 3 A la 240 V, 6 A la 120 V și 1,2 A la 600 V în modul AC-15; în modul DC-13, 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V. Produsul este protejat împotriva scurtcircuitelor de o siguranță de tip gG de 10 A, în conformitate cu IEC 60947-5-1. Fiabilitatea electrică într-un mediu curat este Λ < 10exp(-6) la 5 V, 1 mA și Λ < 10exp(-8) la 17 V, 5 mA, în conformitate cu IEC 60947-5-4.
Schneider Electric Harmony XB5 - ZB5AZ103 - bază de montare din plastic și bloc de contact, 2NO date tehnice
Date generale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Ansamblu complet corp/contact
Denumirea scurtă a dispozitivului: ZB5
Material inel de montare: Plastic
Tip cap: Standard
Date contact
Tip și compoziție contact: 2 NO
Funcționare contact: Întrerupere lentă
Tip bloc de contact: Simplu
Material contact: Aliaj de argint (Ag/Ni)
Contacte utilizate: Contacte standard
Deschidere pozitivă: Niciuna
Date de conectare
Terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² capăt de cablu conform IEC 60947-1
Descrierea terminalului ISO n°1: (13-14)NO
Dimensiuni
Lățime totală CAD: 30 mm
Înălțime totală CAD: 42 mm
Adâncime totală CAD: 32 mm
Date de funcționare
Durată de viață mecanică: 10.000.000 de cicluri
Cursă de funcționare: 2,6 mm (fără schimbare a stării electrice)
4,3 mm (cursă totală)
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Forma capului șurubului: Compatibil cu șurubelnița Philips 1
Compatibil cu șurubelnița Pozidriv 1
Compatibil cu șurubelniță plată Ø 4 mm
Compatibil cu șurubelniță plată Ø 5,5 mm
Date electrice
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de mediu
Protecție: TH
Temperatura aerului ambiant de depozitare: -40…70 °C
Temperatura aerului ambiant de funcționare: -40…70 °C
Grad de protecție IP: IP20 conform IEC 60529
Standarde și certificări
Standarde: UL 508, IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1
Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyds Register of Shipping) Valori de testare Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
