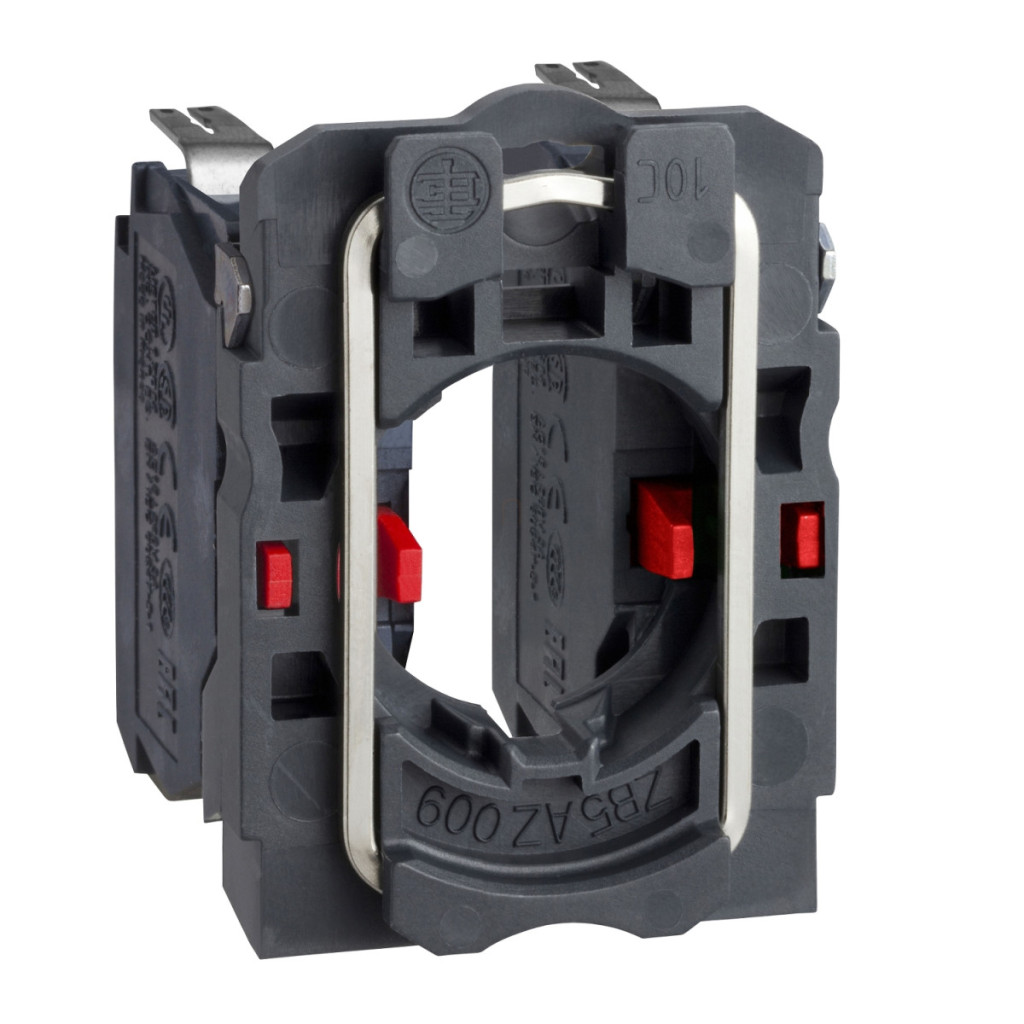

ZB5AZ1043, parte a gamei de produse Harmony XB5 de la Schneider Electric, este un ansamblu complet de blocuri terminale care poate fi utilizat pentru butoane și comutatoare selector. Acest tip are un colier de fixare din plastic, un design cu un singur bloc terminal, 2 contacte NC (două contacte normal închise) și conectori faston. La proiectarea ansamblului de blocuri terminale din seria ZB5, inginerii Schneider Electric s-au concentrat pe fiabilitate maximă și instalare ușoară. Produsul are un cap standard și este proiectat cu un principiu de funcționare cu întrerupere lentă, ceea ce îl face ideal pentru o varietate de aplicații industriale. Conectorii faston măsoară 1 x 6,35 mm și 2 x 2,8 mm, asigurând opțiuni de conectare flexibile. Caracteristicile tehnice ale ZB5AZ1043 sunt remarcabile: are o lățime CAD de 30 mm, o înălțime de 42 mm și o adâncime de 32 mm. Este compatibil cu alocarea terminalelor NC ISO n°1 (11-12) și este format dintr-un corp și un colier de fixare. Contactele standard sunt fabricate din aliaj de argint-nichel (Ag/Ni), ceea ce asigură o conductivitate electrică și o durabilitate excelente. Are o funcție de deschidere pozitivă în conformitate cu IEC 60947-5-1 Anexa K, ceea ce este deosebit de important pentru aplicațiile de siguranță. În ceea ce privește distanța de funcționare, contactul NC schimbă starea electrică la 1,5 mm, cu o cursă totală de funcționare de 4,3 mm. Cu o durată de viață mecanică remarcabilă de 10 milioane de cicluri de funcționare, dispozitivul garantează o funcționare pe termen lung, fără probleme. Produsul are o tensiune nominală de izolație de 250 V (la gradul de poluare 3), în conformitate cu IEC 60947-1. Fiabilitatea electrică este, de asemenea, excelentă: într-un mediu curat, Λ < 10^(-6) la 5 V, 1 mA și Λ < 10^(-8) la 17 V, 5 mA, în conformitate cu IEC 60947-5-4. ZB5AZ1043 poate fi utilizat într-un interval larg de temperaturi de funcționare (-40 °C până la +70 °C) și are protecție IP20 conform IEC 60529. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-1, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508 și JIS C8201-1. Are mai multe certificări: BV, UL, CSA, DNV, LROS (Lloyd's Register of Shipping). Produsul are, de asemenea, o rezistență excelentă la impactul mecanic: rezistență la vibrații de 5 gn (f= 2…500 Hz) conform IEC 60068-2-6 și rezistență la impact de 30 gn și 50 gn (cu accelerație semiondă sinusoidală de 18 ms și 11 ms) conform IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5AZ1043 - bază de montare din plastic și bloc de contact, 2NC, date tehnice conector faston
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Ansamblu complet corp/contact
Denumirea scurtă a dispozitivului: ZB5
Materialul colierului de montare: Plastic
Unitate de vânzare: 1
Tip cap: Standard
Tip și compoziție contact: 2 NC
Funcționare contact: Întrerupere lentă
Tip bloc de contact: Simplu
Conexiuni - blocuri terminale: Conector Faston, dimensiune conexiune: 1 x 6,35 mm
Conector Faston, dimensiune conexiune: 2 x 2,8 mm
Informații suplimentare
Lățime CAD: 30 mm
Înălțime CAD: 42 mm
Adâncime CAD: 32 mm
Descriere bloc terminal ISO n°1: (11-12)NC
Compoziția dispozitivului: Corp
Guler de fixare
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Cursă de funcționare: 1,5 mm (comutare electrică NC)
4,3 mm (cursă de funcționare completă)
Durată de viață mecanică: 10.000.000 de cicluri
Material contact: Aliaj de argint (Ag/Ni)
Tensiune nominală de izolare [Ui]: 250 V (grad de poluare 3) în conformitate cu IEC 60947-1
Fiabilitate electrică: Λ < 10exp(-6) 5 V, 1 mA într-un mediu curat, în conformitate cu IEC 60947-5-4
Λ < 10exp(-8) 17 V, 5 mA într-un mediu curat conform IEC 60947-5-4
Mediu
Protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Grad de protecție IP: IP20 în conformitate cu IEC 60529
Standarde: IEC 60947-1
JIS C8201-5-1
CSA C22.2 Nr. 14
IEC 60947-5-1
IEC 60947-5-4
UL 508
JIS C8201-1
Certificări ale produsului: BV
UL
CSA
DNV
LROS (Lloyds Register of Shipping)
Rezistență la vibrații: 5 gn (f= 2…500 Hz) în conformitate cu IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală în conformitate cu IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală în conformitate cu IEC 60068-2-27
