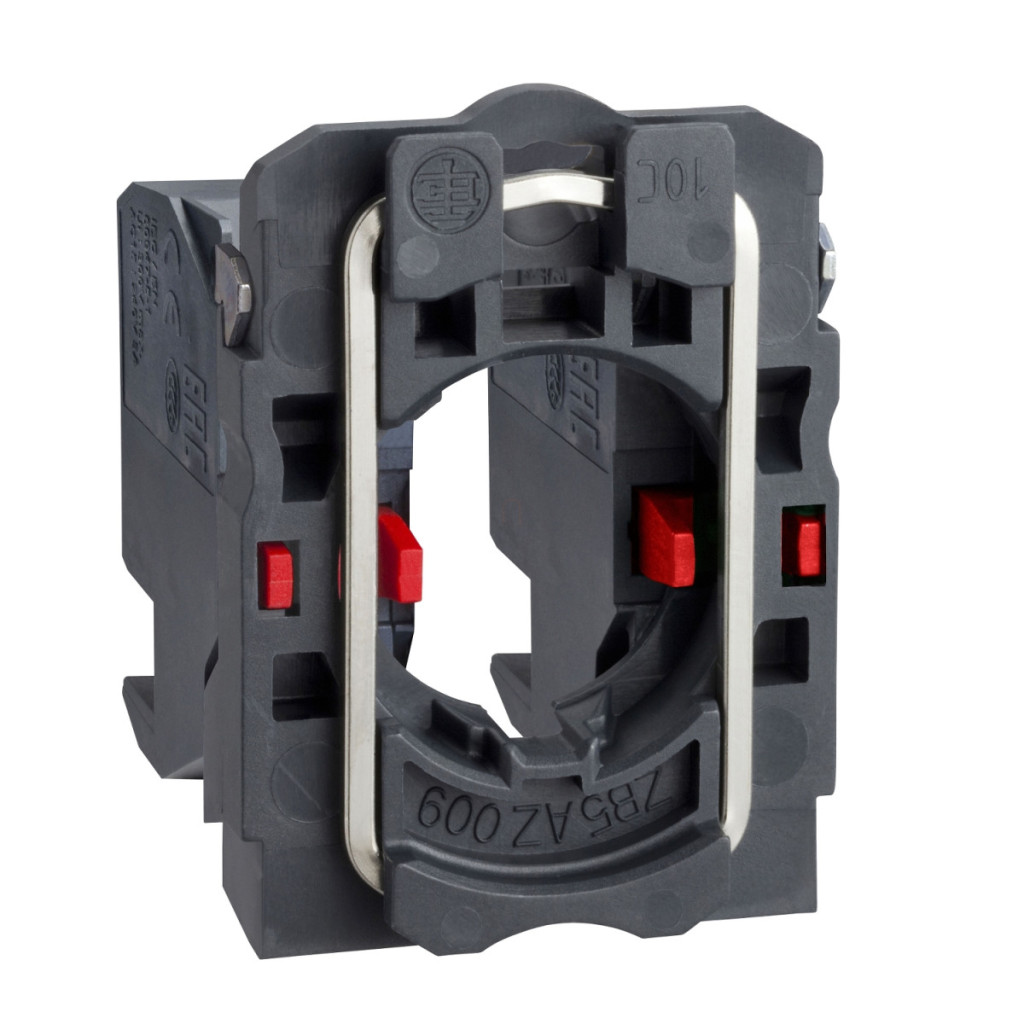

Seria Schneider Electric Harmony XB5 ZB5AZ1044 este o combinație completă între un bloc de contact și o bază de montare, constând din două componente de bază: o bază de montare din plastic și un bloc de contact asortat cu 2 contacte NC (normal închise). Această componentă industrială fiabilă face parte din familiile de produse Harmony XB5 și XB4, care reprezintă o calitate recunoscută la nivel mondial în domeniul echipamentelor de control. Blocul de contact ZB5AZ1044 are două contacte normal închise (NC) și este echipat cu un conector plug-in pentru o cablare rapidă și ușoară. Dispozitivul are o dispunere a terminalelor NC ISO n°1 (11-12), care facilitează cablarea și instalarea. Elementul de comutare are o acțiune de rupere lentă, ceea ce este avantajos în aplicații în care este esențială o funcționare stabilă și fiabilă a contactului. Dispozitivul are un design de rupere pozitivă care respectă cerințele din anexa K la IEC 60947-5-1, ceea ce îl face potrivit pentru utilizarea în aplicații de siguranță. În ceea ce privește specificațiile tehnice, materialul de contact ZB5AZ1044 este aliaj de argint (Ag/Ni), care asigură o conductivitate excelentă și o durată de viață lungă. Cursa de funcționare este de 1,5 mm până la schimbarea stării electrice (NC), în timp ce cursa totală este de 4,3 mm. Durata sa de viață mecanică este excepțional de lungă, cu 10 milioane de cicluri de comutare. Produsul are o tensiune nominală de izolare de 250 V (la gradul de poluare 3) și o rezistență la tensiune impulsivă de 4 kV conform IEC 60947-1. În ceea ce privește curentul de funcționare, acesta este nominalizat la 3 A la 240 V și 6 A la 120 V în categoria AC-15 și 0,1 A la 250 V și 0,22 A la 125 V în categoria DC-13. Pentru protecția împotriva scurtcircuitelor se recomandă o siguranță de tip gG de 4 A. ZB5AZ1044 are o fiabilitate electrică extrem de ridicată într-un mediu curat, cu Λ < 10exp(-6) la 5 V, 1 mA și Λ < 10exp(-8) la 17 V, 5 mA, conform IEC 60947-5-4. Produsul are protecție IP20 și se mândrește cu o gamă largă de certificări, inclusiv BV, UL, CSA, DNV și LROS. Intervalul său de temperatură de funcționare este între -40 și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Are o rezistență excelentă la vibrații, 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, și o rezistență remarcabilă la șocuri: 30 gn (18 ms) și 50 gn (11 ms) conform IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5AZ1044 - soclu de montare din plastic și bloc de contact, 2NC, date tehnice conexiune plug-in
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Bloc de contact complet și bază de montare
Denumire scurtă a dispozitivului: ZB5
Material inel de montare: Plastic
Tip cap: Standard
Tip și compoziție contact: 2 NC
Funcționare contact: Deschidere lentă
Tip bloc de contact: Simplu
Conexiune - blocuri terminale: Conector plug-in
Caracteristici suplimentare
Lățime totală CAD: 30 mm
Înălțime totală CAD: 42 mm
Adâncime totală CAD: 32 mm
Descriere bloc terminal ISO n°1: (11-12)NC
Compoziția dispozitivului: Inel de fixare, Corp
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Conform standardului IEC 60947-5-1, anexa K
Cursă de funcționare: 1,5 mm (schimbare de stare electrică NC), 4,3 mm (cursă completă)
Durată de viață mecanică: 10.000.000 de cicluri
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 4 A conform IEC 60947-5-1
Curent termic convențional de răcire cu aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă [Uimp]: 4 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A 240 V, AC-15, A300 conform IEC 60947-5-1
6 A 120 V, AC-15, A300 conform IEC 60947-5-1
0,1 A 250 V, DC-13, R300 conform IEC 60947-5-1
0,22 A 125 V, DC-13, R300 conform IEC 60947-5-1
Caracteristici electrice
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 1 A la 230 V, <3600 cicluri/oră frecvență de funcționare, factor de încărcare 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 cicluri, AC-15, 1,5 A la 120 V, <3600 cicluri/oră frecvență de funcționare, factor de încărcare 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 cicluri, AC-15, 3 A la 24 V, <3600 cicluri/oră frecvență de funcționare, factor de încărcare 0,5 conform IEC 60947-5-1 C
1.000.000 cicluri, DC-13, 0,15 A la 110 V, <3600 cicluri/oră frecvență de funcționare, factor de încărcare 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 cicluri, DC-13, 0,4 A la 24 V, <3600 cicluri/oră frecvență de funcționare, factor de încărcare 0,5 conform IEC 60947-5-1 Anexa C
Fiabilitate electrică: Λ < 10exp(-6) 5 V, 1 mA într-un mediu curat conform IEC 60947-5-4
Λ < 10exp(-8) 17 V, 5 mA într-un mediu curat conform IEC 60947-5-4
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Grad de protecție IP: IP20 conform IEC 60529
Standarde: IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-5-1, UL 508, IEC 60947-5-4, JIS C8201-1 Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyds Register of Shipping)
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
