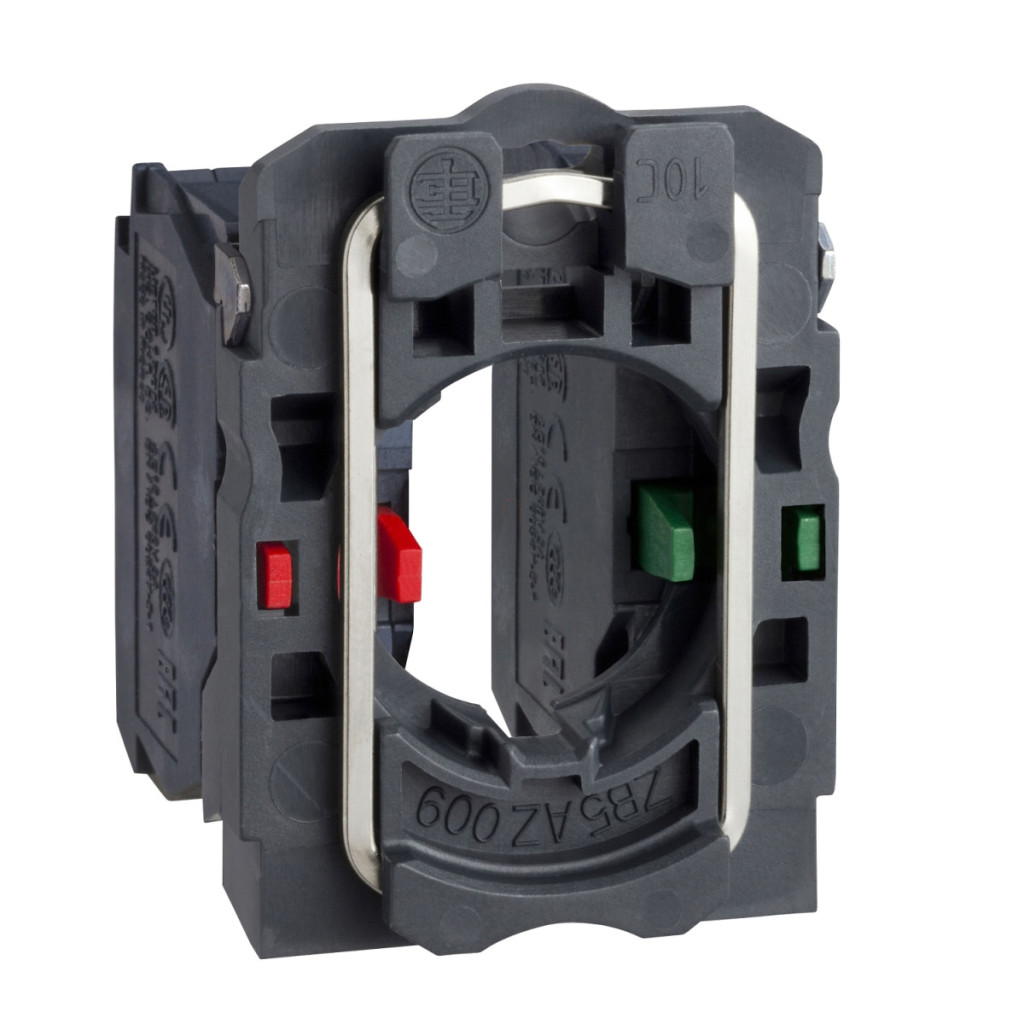

Gama de produse Schneider Electric Harmony XB5 tip ZB5AZ106, element de control complet cu bază de montare din plastic și bloc de contact, este una dintre componentele de bază ale aplicațiilor industriale fiabile. Acest ansamblu complet corp/contact are un singur contact cu 1NO + 1NC (unul normal deschis și unul normal închis) cu caracteristici de funcționare suprapuse. Produsul oferă o utilizare flexibilă în diverse sisteme de control și automatizare, respectând în același timp standardele industriale stricte. ZB5AZ106 are un bloc terminal cu șuruburi care permite conectarea sigură a firelor. Firele cu o secțiune transversală de 2 x 1,5 mm² pot fi conectate la terminale cu manșoane (în conformitate cu IEC 60947-1) sau fire cu o secțiune transversală de cel puțin 1 x 0,22 mm² fără manșoane. Produsul are un colier de fixare din plastic, care asigură o instalare ușoară și o durată lungă de viață. Datorită designului standard al capului, este compatibil cu alte componente din seria Harmony XB5. ZB5AZ106 are parametri tehnici remarcabili: 10 milioane de cicluri de funcționare mecanică, curent termic convențional de 10 A, tensiune nominală de izolare de 600 V (la gradul de poluare 3) și rezistență nominală la tensiune de impuls de 6 kV. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce garantează o conductivitate electrică excelentă și o durată lungă de viață. Produsul are un grad de protecție IP20 conform IEC 60529. Intervalul de temperatură de funcționare este între -40 °C și +70 °C, ceea ce permite utilizarea în condiții de mediu extreme. Produsul este proiectat conform principiului de deschidere pozitivă în conformitate cu IEC 60947-5-1 Anexa K, ceea ce îl face potrivit pentru utilizarea în aplicații de siguranță. Cursa de funcționare a contactelor este specificată în detaliu: 1,5 mm (schimbare electrică a stării contactului NC), 2,6 mm (schimbare electrică a stării contactului NO) și 4,3 mm (cursă completă). Cuplul de strângere al șuruburilor de fixare este între 0,8 și 1,2 Nm, în conformitate cu IEC 60947-1. Capetele șuruburilor sunt proiectate pentru a permite instalarea cu o varietate de șurubelnițe: Philips 1, Pozidriv 1, precum și șurubelnițe plate de 4 mm și 5,5 mm. ZB5AZ106 este protejat împotriva scurtcircuitelor cu o siguranță de tip 10A gG, în conformitate cu IEC 60947-5-1. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1 și JIS C8201-1. Produsul are certificări BV, UL, CSA, DNV și LROS (Lloyds Register of Shipping), care atestă calitatea și fiabilitatea sa ridicată. Rezistența sa la vibrații este de 5 gn (f = 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale conform IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5AZ106 - bază de montare din plastic și bloc de contact, 1NO+1NC cu conexiune încrucișată date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Ansamblu complet corp/contact
Denumirea scurtă a dispozitivului: ZB5 Materialul colierului de fixare: Plastic Cantitate minimă de comandă: 5 buc. Forma capului: Standard Tipul și compoziția contactelor: 1 NO + 1 NC Funcționarea contactului: Conectare încrucișată
Tip bloc de contact: Simplu
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu manșoane pentru capete de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără manșoane pentru capete de cablu conform IEC 60947-1
Informații suplimentare
Dimensiuni CAD: 30 mm lățime, 42 mm înălțime, 32 mm adâncime
Descrierea terminalului ISO n°1: (3-4)NO_EM, (1-2)NC_LB
Compoziția dispozitivului: Corp, colier de fixare
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Da, conform IEC 60947-5-1 Anexa K
Cursă de funcționare: 1,5 mm (schimbare de stare electrică NC), 2,6 mm (schimbare de stare electrică NO), 4,3 mm (cursă completă)
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Tip cap șurub: Phillips (cu șurubelniță Philips 1), în formă de cruce (cu șurubelniță Pozidriv 1), cu fantă (cu șurubelniță plată de 4 mm), cu fantă (cu șurubelniță plată de 5,5 mm) Material contact: aliaj de argint (Ag/Ni) Protecție la scurtcircuit: Siguranță 10 A gG conform IEC 60947-5-1
Curent termic convențional: 10 A conform IEC 60947-5-1
Caracteristici electrice
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Condiții de mediu
Protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -40…70 °C
Clasa de protecție IP: IP20 conform IEC 60529
Standarde: IEC 60947-5-1, CSA C22.2 nr. 14, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1 Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyds register of shipping) Rezistență la vibrații: 5 gn (f = 2…500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
