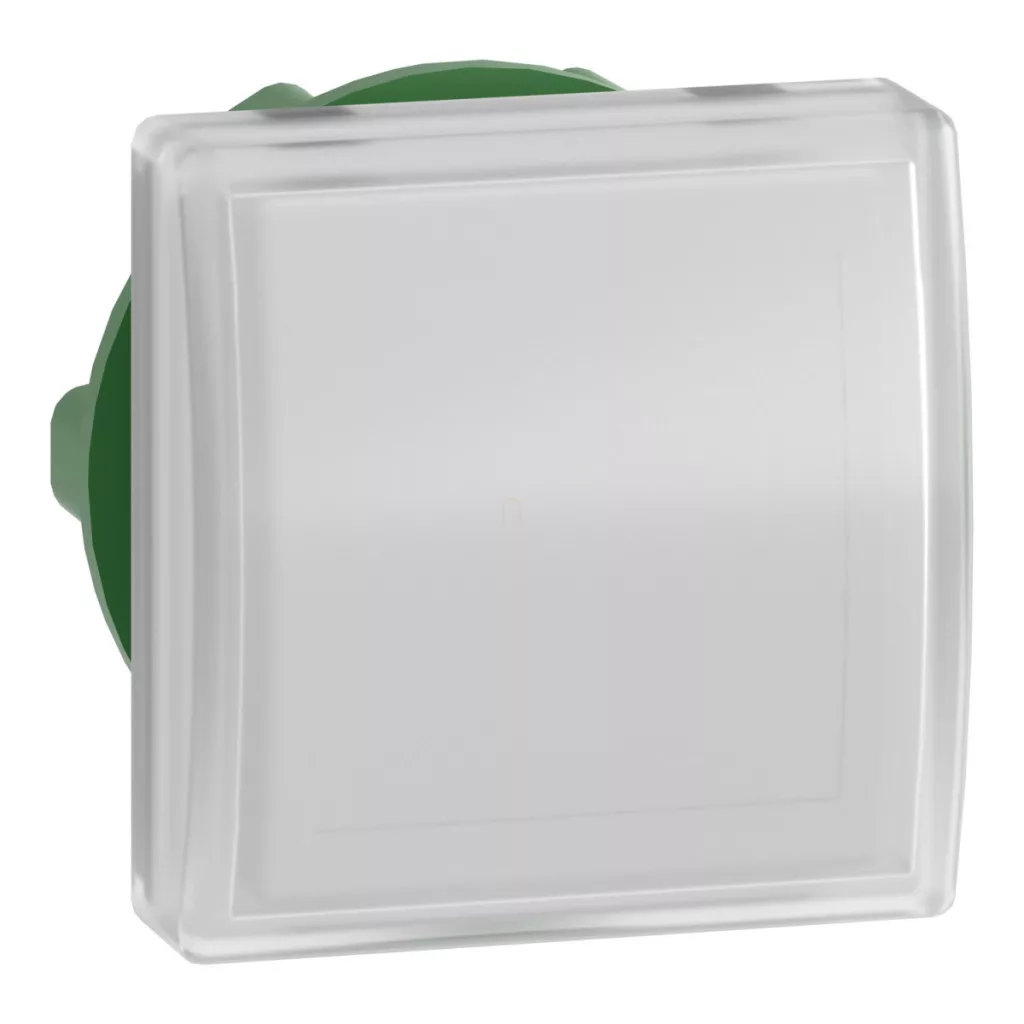

Capul indicator luminos Schneider Electric Harmony XB5 seria ZB5CV013 este complementul perfect pentru sistemele moderne de automatizare industrială și comercială. Acest cap pătrat, de culoare albă, este compatibil cu blocurile LED universale, asigurând o aplicare flexibilă într-o varietate de sisteme de control. Produsul este rezultatul eforturilor continue de dezvoltare ale Schneider Electric, care vizează maximizarea satisfacției utilizatorilor. Capul lămpii de semnalizare ZB5CV013 se potrivește într-un orificiu de montare cu diametrul de 22 mm, care este un standard industrial, facilitând integrarea în majoritatea panourilor de control. În timpul proiectării produsului, s-a acordat o atenție specială fiabilității funcționale și clarității semnalizării vizuale. Rama din plastic gri închis și suprafața albă a indicatorului oferă un aspect contrastant, care crește vizibilitatea în mediile industriale. Designul simplu al lentilei permite ca lumina LED să fie vizibilă în mod optim în orice condiții de iluminare ambientală. În ceea ce privește parametrii tehnici, capul indicatorului luminos ZB5CV013 are caracteristici remarcabile. Dimensiunile sale de 30 mm x 30 mm x 29 mm (lățime x înălțime x adâncime) asigură un design compact, în timp ce gradul de protecție IP66 al produsului garantează o funcționare fiabilă chiar și în medii prăfuite și umede. Capul lămpii de semnalizare este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X și are un grad de rezistență la impact IK05 conform IEC 50102. De remarcat în mod special este rezistența sa la o presiune de 7.000.000 Pa la 55 °C de la o distanță de 0,1 m, care oferă o protecție excelentă chiar și în timpul spălării cu presiune ridicată. Capul lămpii indicatoare ZB5CV013 poate fi utilizat într-o varietate de configurații de montare: cu codurile P1 și P2 pentru montarea pe panoul frontal cu LED integrat și, în cazul P2, și cu transformator integrat. În plus, sunt disponibile și opțiuni de montare pe panoul frontal PF1 și pe panoul posterior PR1 cu LED integrat. Produsul este compatibil cu decupajele XALD 1...5 și decupajele XALK 2...5, ceea ce mărește și mai mult numărul de aplicații posibile. Intervalul de temperatură de funcționare este între -25 °C și +70 °C, în timp ce temperatura de depozitare poate fi între -40 °C și +70 °C, ceea ce îl face fiabil chiar și în condiții de mediu extreme. Produsul are protecție împotriva supratensiunii de clasa II în conformitate cu IEC 60536 și respectă o serie de standarde internaționale, inclusiv JIS C8201-5-1, IEC 60947-1, CSA C22.2 Nr. 14, IEC 60947-5-1, UL 508, IEC 60947-5-5, IEC 60947-5-4 și JIS C8201-1. Capul lămpii indicatoare are, de asemenea, o rezistență remarcabilă la vibrații, 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, precum și o rezistență la impact de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27. Această caracteristică este deosebit de valoroasă în mediile industriale în care vibrațiile și impactul mecanic sunt frecvente. Capul indicatorului luminos Schneider Electric Harmony XB5 ZB5CV013 este, prin urmare, o alegere ideală pentru panouri de control industriale, mașini și sisteme automatizate în care feedback-ul vizual fiabil și un design durabil și rezistent sunt importante.
Schneider Electric Harmony XB5 - ZB5CV013 - cap indicator luminos pătrat din plastic, Ø22, pentru modul LED, alb Date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap de lampă de semnalizare
Compatibilitate: LED universal
Denumire scurtă a produsului: ZB5
Material cadru: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate minimă de comandă: 1
Forma capului unității de semnalizare: Dreptunghiulară
Culoarea capacului/actuatorului sau lentilei: Albă
Informații suplimentare despre actuator: Cu lentilă netedă
Informații suplimentare
Lățime totală CAD: 30 mm
Înălțime totală CAD: 30 mm
Adâncime totală CAD: 29 mm
Denumire stație: XALD 1...5 decupaje, XALK 2...5 decupaje
Cod compoziție electrică: P1 cu montare pe panou frontal și LED integrat, P2 cu montare pe panou frontal și LED integrat și transformator, PF1 cu montare pe panou frontal și LED integrat, PR1 montare pe spate cu LED integrat
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -25…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK05 conform IEC 50102
Standarde și conformitate
JIS C8201-5-1, IEC 60947-1, CSA C22.2 Nr. 14, IEC 60947-5-1, UL 508, IEC 60947-5-5, IEC 60947-5-4, JIS C8201-1
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27
