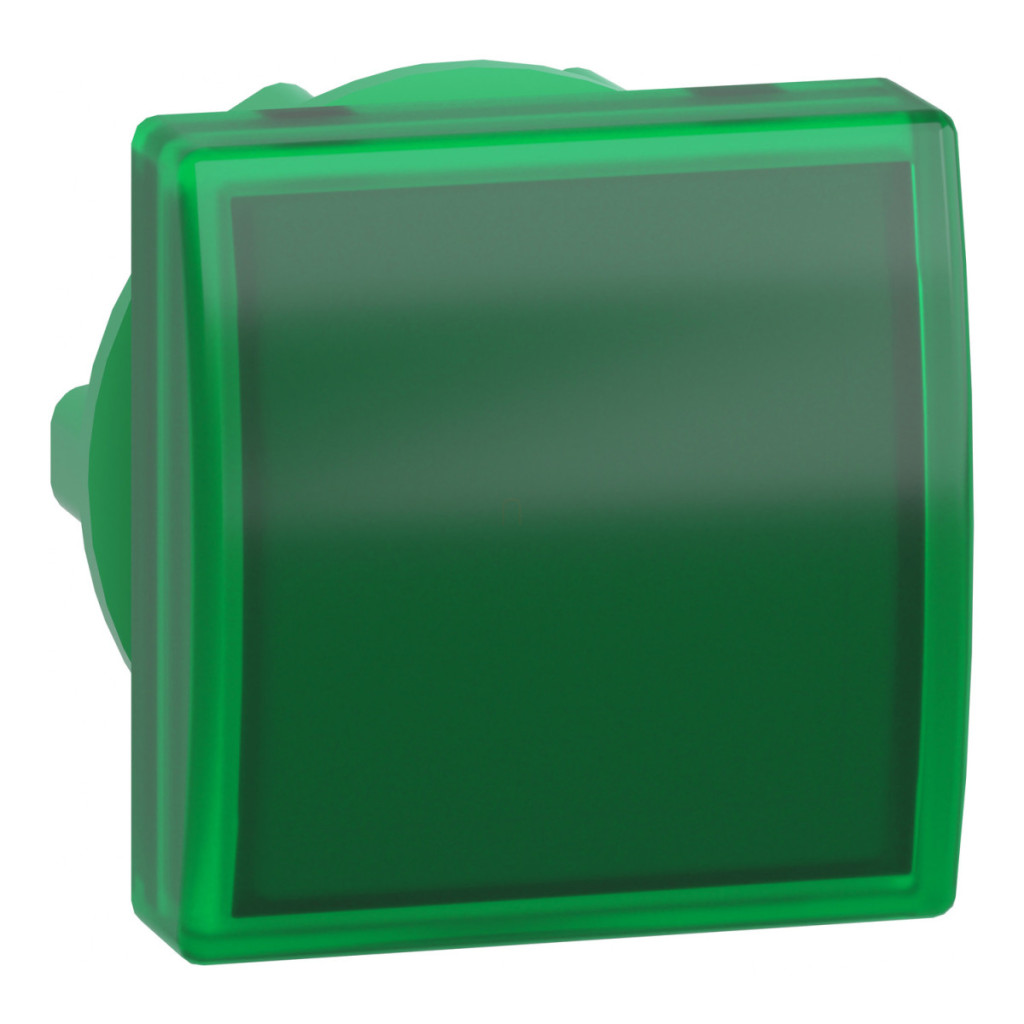

Capul indicator luminos Schneider Electric Harmony XB5 seria ZB5CV033 este un dispozitiv profesional de control industrial fabricat din materiale de înaltă calitate, care oferă funcții de semnalizare fiabile într-o varietate de medii industriale. Acest cap luminos pătrat, de culoare verde, este compatibil cu blocurile LED universale, ceea ce îl face flexibil pentru utilizare într-o varietate de sarcini de semnalizare. Produsul este destinat în principal instalării în panouri de control, dulapuri de comutație sau mașini industriale, unde este important să se ofere operatorului un feedback vizual adecvat. Culoarea verde a semnalului indică, în general, funcționarea normală, o condiție de siguranță sau un proces autorizat în conformitate cu standardele internaționale. Diametrul standard de montare de 22 mm facilitează instalarea și îl face compatibil cu majoritatea sistemelor industriale. Capul lămpii indicatoare ZB5CV033 are un cadru din plastic gri închis și o lentilă verde, netedă, care asigură o vizibilitate perfectă. O caracteristică specială a dispozitivului este că poate fi utilizat cu blocuri LED universale, ceea ce îl face potrivit pentru utilizarea în sisteme cu tensiuni diferite. Produsul poate fi utilizat pentru montarea pe panoul frontal (coduri P1, P2, PF1) și montarea pe panoul din spate (cod PR1), în funcție de configurația electrică utilizată. Lampa indicatoare poate fi montată și pe stațiile de decuplare XALD 1-5 și XALK 2-5, mărind și mai mult gama sa de aplicații. ZB5CV033 are parametri tehnici remarcabili, care garantează o durată lungă de viață și o funcționare fiabilă chiar și în medii industriale dure. Clasa de protecție IP66 asigură protecție împotriva prafului și jeturilor de apă, iar clasele NEMA 13 și NEMA 4X certifică conformitatea cu standardele americane. Produsul este rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m) și are un grad de rezistență la impact IK05 conform IEC 50102. Intervalul de temperatură de funcționare este între -25 °C și +70 °C, în timp ce temperatura de depozitare poate fi între -40 °C și +70 °C, ceea ce îl face potrivit pentru utilizare în condiții extreme. Produsul este conform cu o serie de standarde internaționale, inclusiv UL 508, IEC 60947-5-4, CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-5, IEC 60947-1, JIS C8201-5-1 și JIS C8201-1. Rezistența sa la vibrații este de 5 gn (f=2-500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată=18 ms) și 50 gn (durată=11 ms) pentru accelerația semiondulei sinusoidale conform IEC 60068-2-27. Acești parametri tehnici asigură funcționarea fiabilă pe termen lung a capului lămpii de semnalizare ZB5CV033, chiar și în medii industriale în care este supus unor solicitări mecanice semnificative.
Schneider Electric Harmony XB5 - ZB5CV033 - cap de indicator luminos pătrat din plastic, Ø22, pentru modul LED, verde date tehnice
Informații generale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap de lampă de semnalizare
Compatibilitatea produsului: LED universal
Denumirea scurtă a dispozitivului: ZB5
Materialul cadrului: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate minimă de vânzare: 1
Formă cap unitate de semnalizare: Pătrată
Culoarea capacului/actuatorului sau lentilei: Verde
Informații suplimentare despre actuator: Cu lentilă netedă
Date suplimentare
Lățime totală CAD: 30 mm
Înălțime totală CAD: 30 mm
Adâncime totală CAD: 29 mm
Denumire stație: XALD 1...5 decupaje, XALK 2...5 decupaje
Cod asamblare electrică: P1 montare pe panou frontal cu LED integrat, P2 montare pe panou frontal cu LED integrat și transformator, PF1 montare pe panou frontal cu LED integrat, PR1 montare pe panou posterior cu LED integrat
Prezentare dispozitiv: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatură ambiantă pentru depozitare: -40...70 °C
Temperatură ambiantă pentru funcționare: -25...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK05 conform IEC 50102
Standarde
UL 508, IEC 60947-5-4, CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-5, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
