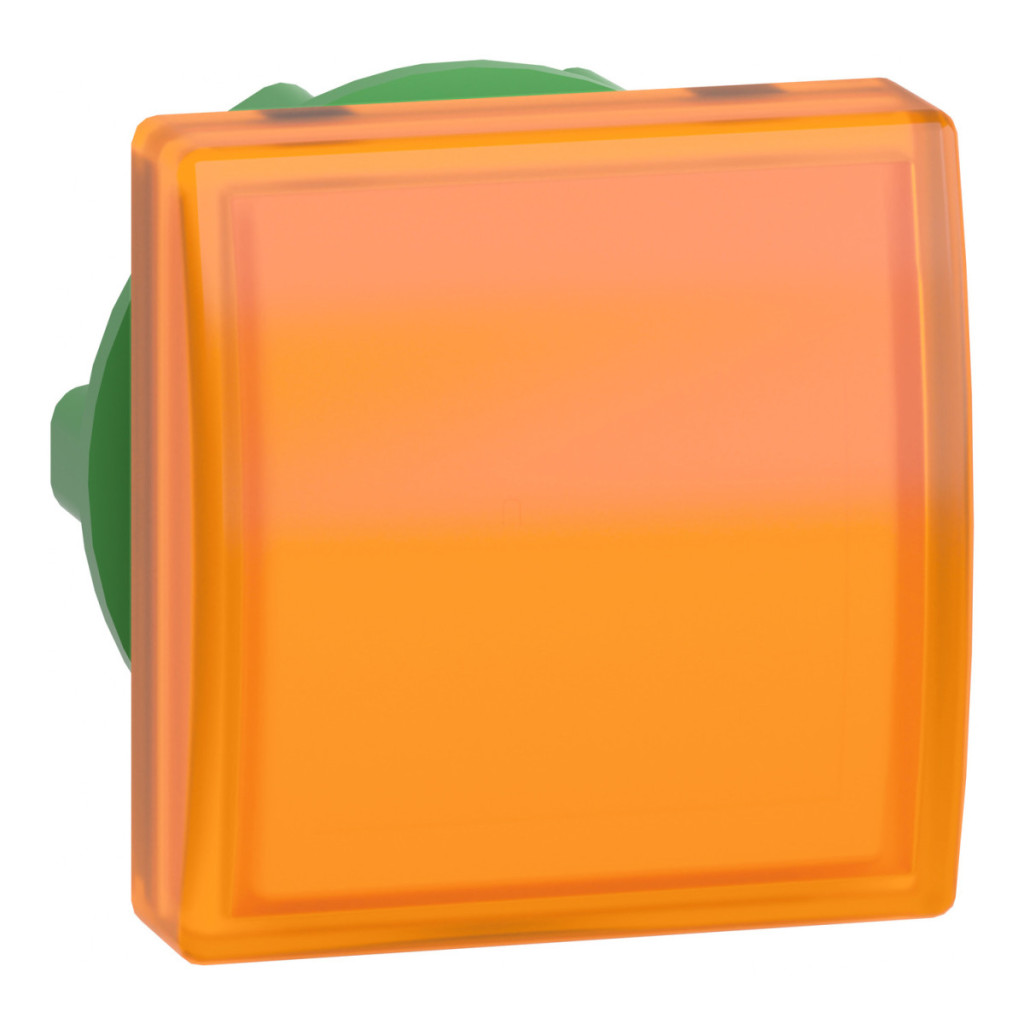

Capul indicator luminos Schneider Electric Harmony XB5 seria ZB5CV053 este un element indicator portocaliu de înaltă calitate, de formă pătrată, care reprezintă alegerea perfectă pentru utilizarea în medii industriale. Acest produs, care se potrivește într-un orificiu de montare cu diametrul de 22 mm, are o lentilă netedă și este compatibil cu un bloc LED universal, permițând o utilizare versatilă într-o varietate de aplicații. Ca parte a familiei de produse Harmony XB5, capul lămpii de semnalizare ZB5CV053 întruchipează fiabilitatea și durabilitatea, oferind o protecție excelentă chiar și în cele mai dure condiții industriale. Gradul de protecție IP66 garantează o protecție excelentă împotriva prafului și a apei, făcându-l alegerea potrivită pentru medii în care umiditatea sau praful pot fi o problemă. Capul lămpii de semnalizare poate rezista, de asemenea, la spălarea cu presiune înaltă, dovadă fiind rezistența sa la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Produsul este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X, sporind și mai mult fiabilitatea sa. Capul lămpii indicatoare ZB5CV053 are un cadru din plastic gri închis și o lentilă portocalie, care oferă un semnal foarte vizibil chiar și de la distanță mare. Dimensiunile compacte ale produsului (30 mm lățime, 30 mm înălțime, 29 mm adâncime) permit o instalare care economisește spațiu, în timp ce designul pătrat standard conferă panoului de control un aspect estetic. Capul lămpii indicatoare este potrivit pentru diverse opțiuni de montare, inclusiv montare frontală cu LED integrat (coduri P1, PF1), montare frontală cu LED integrat și transformator (cod P2) și montare posterioară cu LED integrat (cod PR1). Produsul poate fi utilizat cu decupaje XALD 1-5 și XALK 2-5, ceea ce îi mărește gama de aplicații. Capul lămpii de semnalizare ZB5CV053 are parametri tehnici excelenți, inclusiv o gamă de temperaturi de funcționare de la -25 °C la +70 °C, ceea ce asigură o aplicabilitate largă în diverse condiții de mediu. Produsul are protecție TH, ceea ce îi mărește durata de viață și rezistența la influențele mediului. Rezistența la impact IK05 oferă protecție suplimentară împotriva influențelor mecanice. Capul lămpii indicatoare are o rezistență excelentă la vibrații (5 gn în intervalul de frecvență 2-500 Hz) și rezistență la impact (30 gn pentru 18 ms sau 50 gn pentru 11 ms), asigurând o funcționare fiabilă chiar și în medii supuse unor solicitări mecanice intense. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-5, UL 508, CSA C22.2 nr. 14 și altele, garantând o funcționare sigură și fiabilă într-o varietate de aplicații.
Schneider Electric Harmony XB5 - ZB5CV053 - cap de lampă indicatoare pătrat din plastic, Ø22, pentru modul LED, portocaliu Date tehnice
Prezentare generală a produsului
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap de lampă de semnalizare
Compatibilitatea produsului: LED universal
Denumire scurtă a dispozitivului: ZB5
Material cadru: plastic gri închis
Diametru de montare: 22 mm
Tip cap: standard
Vândut în cantități indivizibile de: 1
Formă cap unitate de semnalizare: Pătrată
Culoarea capacului/actuatorului sau a lentilei: Galbenă
Informații suplimentare despre actuator: Cu lentilă netedă
Dimensiuni
Lățime totală CAD: 30 mm
Înălțime totală CAD: 30 mm
Adâncime totală CAD: 29 mm
Denumirea stației: XALD 1...5 decupaje, XALK 2...5 decupaje
Compoziție electrică
Cod compoziție electrică: P1 cu fixare frontală și LED integrat
P2 cu fixare frontală, LED integrat și transformator
PF1 cu fixare frontală și LED integrat
PR1 cu montare posterioară și LED integrat
Prezentarea dispozitivului
Prezentarea dispozitivului: Element de bază
Mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -25...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK05 conform IEC 50102
Standarde
Standarde: IEC 60947-1, IEC 60947-5-5, UL 508, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
