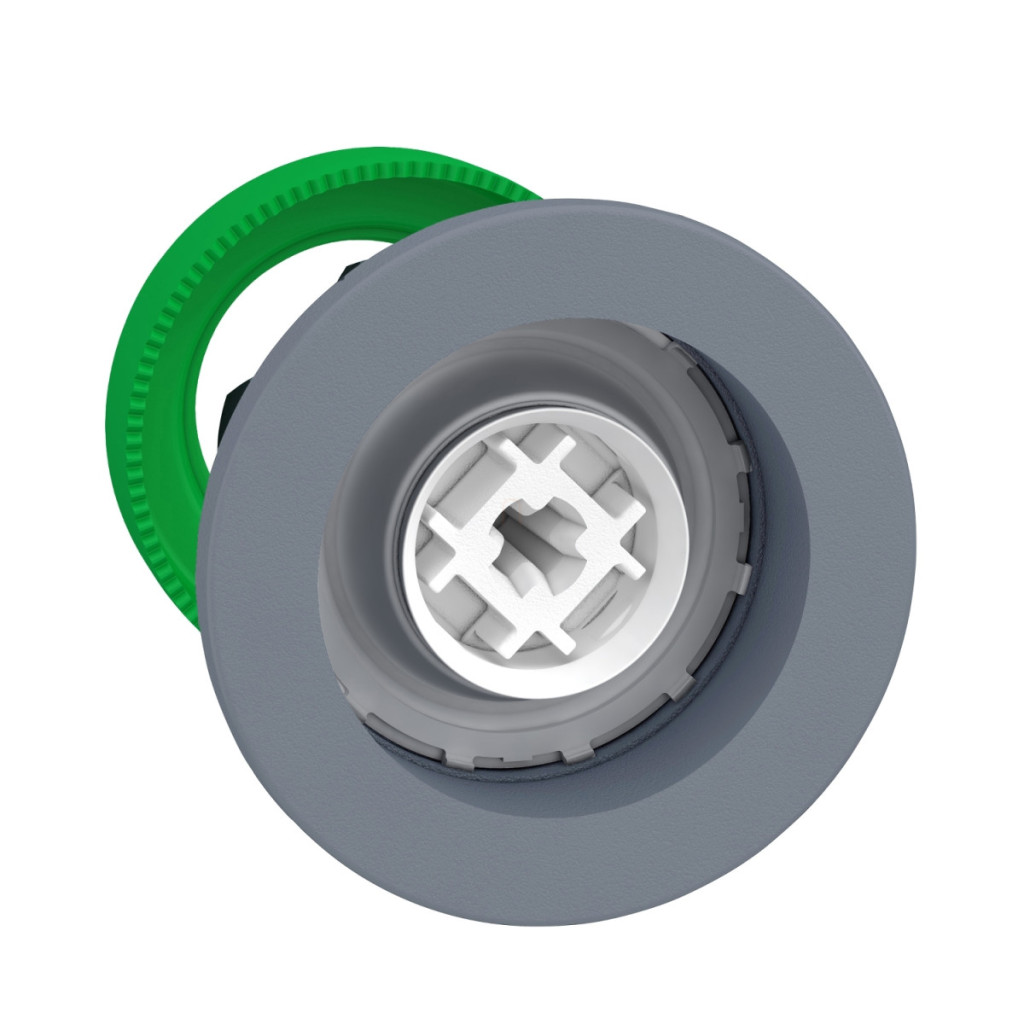

Butonul ZB5FA0C0 din gama de produse Harmony XB5 de la Schneider Electric este un dispozitiv de control extrem de fiabil, ideal pentru utilizarea în medii industriale. Acest cap de buton din plastic montat la nivel are un design fără acoperiș, un diametru de 30 mm, un mecanism de revenire cu arc și o ramă elegantă de culoare gri, care se potrivește perfect cu designul echipamentelor industriale moderne și al dulapurilor de comutație. Capul butonului ZB5FA0C0 este compatibil cu accesoriile ZBYF, ZBZF32, ZBZF33 și ZB5AZ, permițând utilizarea sa într-o varietate de configurații. Produsul are un diametru de montare de 30,5 mm și o adâncime de instalare de numai 30 mm, permițând o instalare compactă chiar și în spații înguste. Butonul rotund, încastrat, cu retur cu arc, asigură un control fiabil și precis. Una dintre caracteristicile tehnice remarcabile ale Schneider Electric ZB5FA0C0 este clasa de protecție IP66/IP67, care oferă o protecție perfectă împotriva prafului și a apei, în conformitate cu standardul IEC 60529. Produsul poate rezista la spălarea cu presiune înaltă la 55 °C și 7.000.000 Pa de la o distanță de 0,1 metri, ceea ce este deosebit de important în mediile industriale unde este necesară curățarea regulată. Rezistența la impact IK03 sporește și mai mult durabilitatea capului butonului. Produsul poate fi utilizat și depozitat într-un interval de temperatură de la -40 °C la +70 °C, ceea ce asigură o versatilitate excepțională într-o varietate de condiții de mediu. Capul butonului ZB5FA0C0 are o durată de viață mecanică excepțional de lungă, de 10 milioane de cicluri de funcționare, ceea ce este remarcabil în categoria sa. Acesta acceptă o serie de coduri de asamblare electrică: C1 (max. 9 contacte utilizând blocuri simple, montate frontal), C2 (max. 9 contacte utilizând blocuri simple și duble, montate frontal), C11 (max. 3 contacte utilizând blocuri simple, montate frontal), C15 (max. 1 contact utilizând blocuri simple montate din față) și SF1 (max. 3 contacte utilizând blocuri simple montate din față). Această gamă largă de opțiuni de configurare face ca produsul să fie extrem de flexibil pentru utilizarea în diverse sarcini de control. Produsul este conform cu o serie de standarde internaționale, inclusiv JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1. ZB5FA0C0 are, de asemenea, certificări CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, confirmând că produsul îndeplinește cele mai stricte cerințe de siguranță și calitate. Butonul are o rezistență excelentă la vibrații: 5 gn (f= 10-500 Hz) conform IEC 60068-2-6 și 2 mm vârf-la-vârf (f= 2-10 Hz) tot conform IEC 60068-2-6. Rezistența sa la impact este, de asemenea, remarcabilă: 30 gn (durată = 18 ms) pentru accelerație cu jumătate de undă sinusoidală, 50 gn (durată = 11 ms) pentru accelerație cu jumătate de undă sinusoidală și 25 gn (durată = 6 ms) pentru 1000 de impacturi pe fiecare axă conform IEC 60068-2-27.
Schneider Electric Harmony XB5 - Date tehnice ZB5FA0C0
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Cap pentru buton neiluminat
Denumire scurtă a dispozitivului: ZB5
Coduri produs: ZB5FA0C0
Compatibilitate produs: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material ramă: Plastic, acoperire gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Tip actuator: Revenire cu arc
Profil actuator: fără acoperiș
Forma capului unității de semnalizare: Rotundă
Dimensiuni
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Grosime de montare: 1-6 mm / 0,04-0,24 in
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Caracteristici de performanță
Durată de viață mecanică: 10.000.000 de cicluri
Coduri de asamblare electrică:
- C1: max. 9 contacte utilizând blocuri simple, montate frontal
- C2: max. 9 contacte utilizând blocuri simple și duble, montate frontal
- C11: max. 3 contacte utilizând blocuri simple, montate frontal
- C15: max. 1 contact utilizând blocuri simple, montate frontal
- SF1: max. 3 contacte utilizând blocuri simple, montate frontal
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații și șocuri
Rezistență la șocuri:
- 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
- 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
- 25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27
Rezistență la vibrații:- 5 gN (f = 10...500 Hz) conform IEC 60068-2-6 - 2 mm vârf-la-vârf (f = 2...10 Hz) conform IEC 60068-2-6
