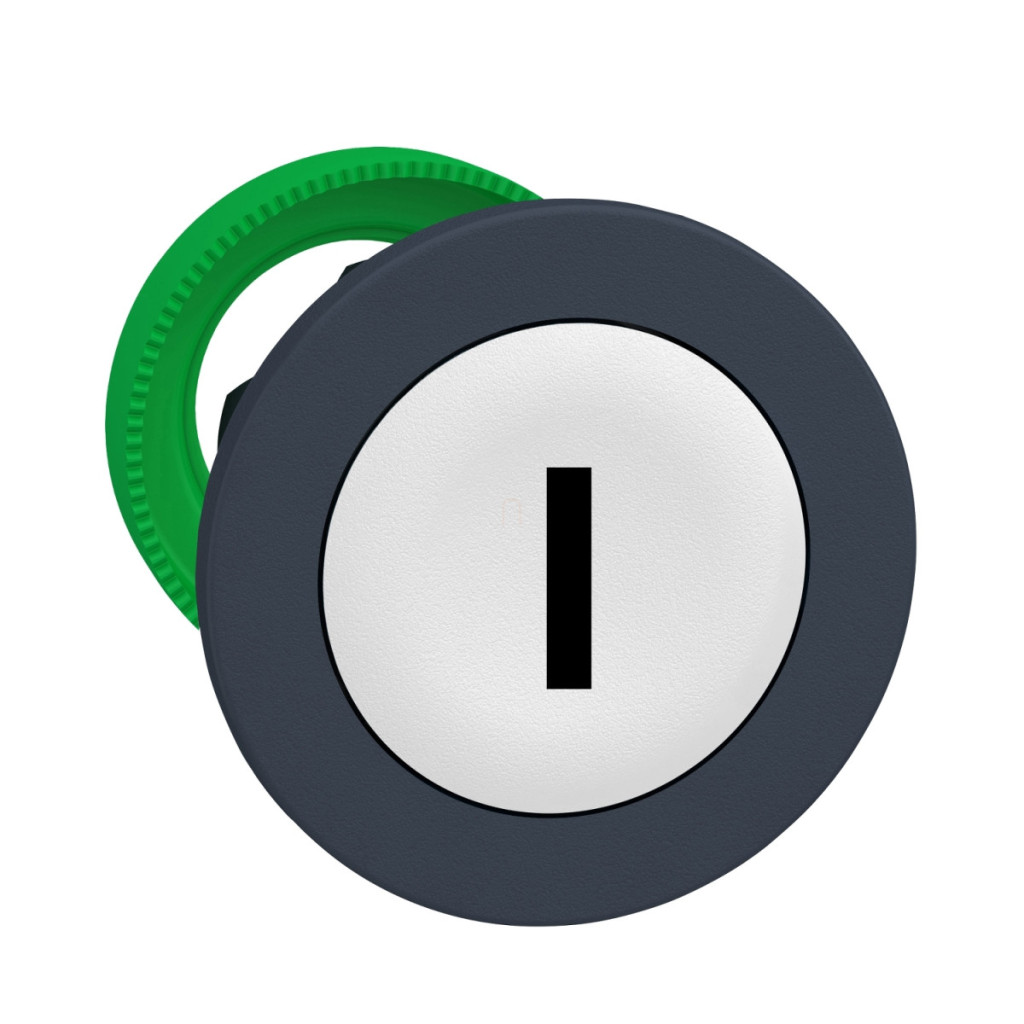

Capul butonului ZB5FA131, parte a gamei de produse Harmony XB5 de la Schneider Electric, este un dispozitiv de control din plastic extrem de durabil, conceput pentru medii industriale, ideal pentru sarcini de automatizare și control. Acest buton alb, încastrat, are marcajul I și un cadru gri închis, oferind un contrast perfect pentru o identificare ușoară. Produsul are parametri tehnici remarcabili. Butonul, cu un diametru de montare de 30,5 mm, este echipat cu un mecanism de revenire cu arc, care asigură o funcționalitate fiabilă de comutare. Capul alb, încastrat al butonului are un cadru din plastic gri închis și un marcaj negru „I”, care indică clar funcția butonului. Dimensiunile CAD ale produsului sunt de 37 mm lățime, 37 mm înălțime și 30 mm adâncime, conferindu-i un design compact, păstrând în același timp robustețea așteptată de la produsele Schneider Electric. ZB5FA131 are o durată de viață mecanică impresionantă de 10.000.000 de cicluri, asigurând o durabilitate remarcabilă chiar și în condiții de utilizare intensivă. Dispozitivul poate fi utilizat cu diferite coduri de compoziție electrică: C1 (maximum 9 contacte cu blocuri simple pentru montare frontală), C2 (maximum 9 contacte cu blocuri simple și duble pentru montare frontală), C11 (maximum 3 contacte cu blocuri simple pentru montare frontală), C15 (maximum 1 contact cu blocuri simple pentru montare frontală) și SF1 (maximum 3 contacte cu blocuri simple pentru montare frontală). Această gamă largă de opțiuni de configurare oferă o flexibilitate excepțională pentru o varietate de aplicații. Butonul are o protecție excelentă împotriva mediului: are clase de protecție IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este protejat împotriva prafului, apei și jeturilor de apă de înaltă presiune. În plus, îndeplinește și cerințele UL 50 E Tip 12, Tip 13, Tip 4 și Tip 4X. Produsul este, de asemenea, rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m), ceea ce este deosebit de util în mediile industriale unde este necesară curățarea regulată. Clasa de rezistență la impact IK03 oferă o protecție fizică suplimentară. Intervalul de temperatură de funcționare este între -40 și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Produsul este, de asemenea, conform cu o serie de standarde internaționale, inclusiv CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE și JIS C8201-1 și este certificat UL, CSA, CCC și EAC.
Schneider Electric Harmony XB5 - Date tehnice ZB5FA131
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă a dispozitivului: ZBSF
Compatibilitate produs: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Material cadru: plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: încastrat încorporat
Tip de funcționare: retur cu arc
Profil de funcționare: Alb încastrat, I (negru) Caracteristici suplimentare Dimensiuni CAD: 37 mm × 37 mm × 30 mm (lățime × înălțime × adâncime) Durată de viață mecanică: 10.000.000 de cicluri
Coduri de asamblare electrică: C1 <9 contacte pentru montare frontală cu blocuri simple, C2 <9 contacte pentru montare frontală cu blocuri simple și duble, C11 <3 contacte pentru montare frontală cu blocuri simple, C15 <1 contact pentru montare frontală cu blocuri simple, SF1 <3 contacte pentru montare frontală cu blocuri simple
Caracteristici de mediu
Tratament de protecție: TH
Temperatură ambiantă pentru depozitare: -40…70 °C
Temperatura ambiantă pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653
Tip 13, Tip 12, Tip 4, Tip 4X conform UL 50 E
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m. Grad de protecție IK: IK03 conform IEC 50102. Standarde și certificări. Standarde: CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări de produs: listat UL, CSA, CCC, EAC
Rezistență
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semionduală conform IEC 60068-2-27, 25 gn (durată = 6 ms) 1000 șocuri de-a lungul fiecărei axe conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform IEC 60068-2-6, 2 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
Informații de montare
Grosime de prindere: 1-6 mm / 0,04-0,24 in. Gaură de montare: Ø30,75 mm recomandat (Ø30,5 mm +0,5 mm / 0 mm)
