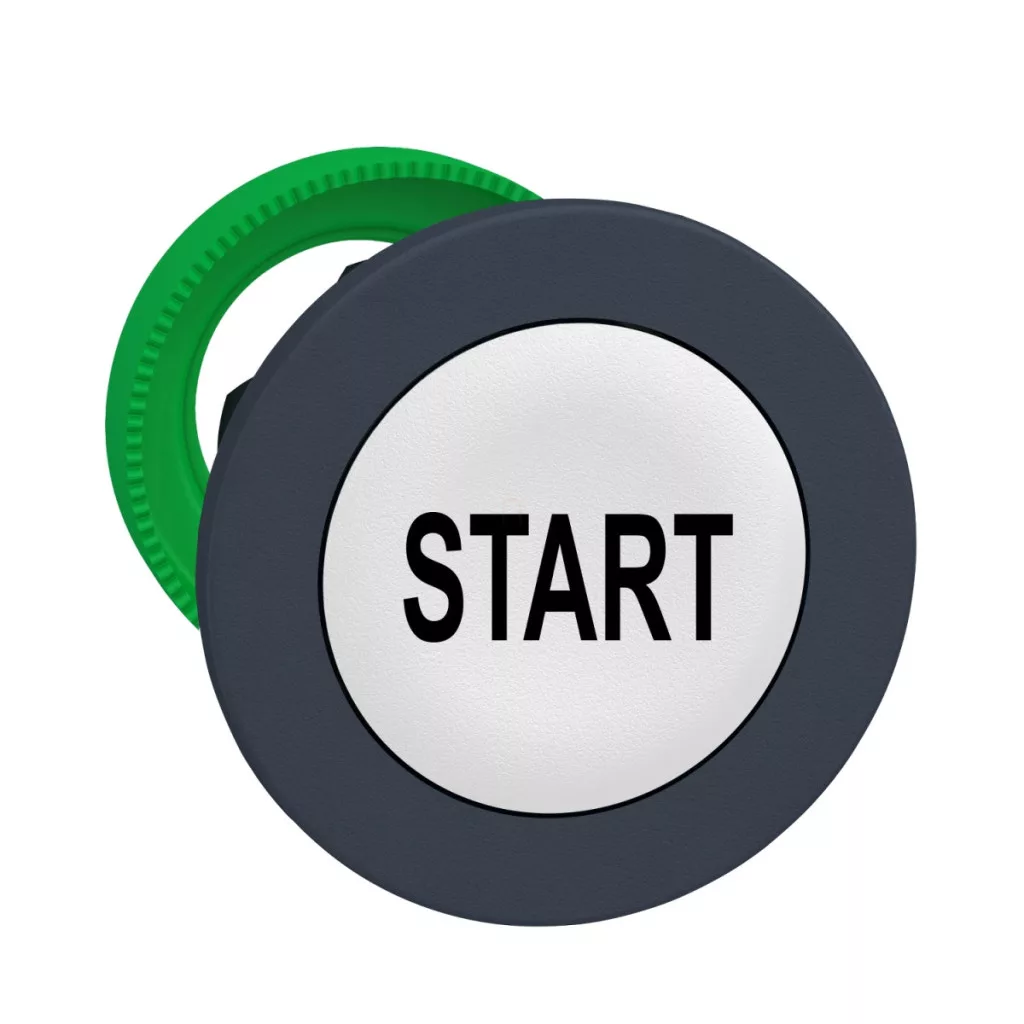

Gama de produse Schneider Electric Harmony XB5, modelul ZB5FA133, cu buton neiluminat, este un exemplu excelent de componente industriale de control fiabile. Acest element de control special conceput, cu inscripția START, este alegerea ideală pentru operarea liniilor de producție, a echipamentelor industriale și a sistemelor automatizate în care este necesară intervenția clară a operatorului pentru a porni procesele. Designul capului butonului ZB5FA133 se potrivește perfect cu gama completă de elemente de comutare Harmony XB5, are o funcție de revenire cu arc și poate fi montat într-un orificiu de montare cu diametrul de 30,5 mm. Butonul alb, încastrat, are inscripția START în negru, ceea ce permite o operare intuitivă. Produsul are un cadru din plastic gri închis, care se potrivește perfect mediilor industriale. Designul rotund al butonului asigură o utilizare ergonomică, în timp ce designul încastrat oferă protecție împotriva operării accidentale. Capul butonului ZB5FA133 este compatibil cu accesoriile ZBYF..., ZBZF32, ZBZF33 și ZB5AZ, oferind opțiuni de configurare flexibile. Produsul poate fi utilizat cu diverse configurații electrice, inclusiv codurile C1, C2, C11, C15 și SF1, care permit diferite aranjamente de contact. Butonul are diverse opțiuni de conectare și poate fi utilizat cu terminale cu șurub, conectori plug-in sau conectori Faston, facilitând integrarea în sistemele existente. Schneider Electric ZB5FA133 oferă o durabilitate remarcabilă, fiind proiectat pentru 10 milioane de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Produsul are o rezistență excelentă la mediul înconjurător: poate fi utilizat într-un interval de temperatură de la -40 la +70 °C și are IP66, Protecție IP67, IP69 și IP69K conform standardelor IEC 60529 și ISO 20653. Acest lucru înseamnă că este complet rezistent la pătrunderea prafului și a apei și poate fi curățat chiar și cu spălare de înaltă presiune (până la 7000000 Pa la 55 °C). De asemenea, are clase de protecție de tip 12, tip 13, tip 4 și tip 4X conform UL 50 E, confirmând și mai mult protecția excepțională a produsului împotriva factorilor de mediu. Rezistența mecanică a capului butonului ZB5FA133 este, de asemenea, remarcabilă: are o clasă de rezistență la impact IK03 conform IEC 50102 și prezintă o rezistență excelentă la vibrații (5 gn în gama de frecvențe 10-500 Hz conform IEC 60068-2-6). Produsul este, de asemenea, rezistent la șocuri, suportând accelerații de până la 50 gn pentru perioade scurte de timp. ZB5FA133 este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-5-4, UL 508, CSA C22.2 Nr. 14 și alte reglementări, și este certificat UL, CSA, CCC și EAC.
Schneider Electric Harmony XB5 - Date tehnice ZB5FA133
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Pentru butoane fără iluminare
Denumire scurtă a produsului: ZB5F
Compatibilitate produs: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material placă frontală: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Tip acționare: Revenire cu arc
Profil actuator: Alb încastrat, cu inscripția START (negru)
Formă cap indicator: Rotundă
Informații suplimentare
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 30 mm
Durată de viață mecanică: 10.000.000 de cicluri de comutare
Cod de asamblare electrică: C1 (max. 9 contacte, utilizând blocuri simple, montabile pe panoul frontal)
C2 (max. 9 contacte, utilizând blocuri simple și duble, montabile pe panoul frontal)
C11 (max. 3 contacte, utilizând blocuri simple, montabile pe panoul frontal)
C15 (max. 1 contact, utilizând blocuri simple, montabile pe panoul frontal)
SF1 (max. 3 contacte, utilizând blocuri simple, montabile pe panoul frontal)
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Nivel de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50 E
Tip 12 conform UL 50 E
Tip 4 conform UL 50 E
Tip 4X conform UL 50 E
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări de produs: UL, CSA, CCC, EAC
Caracteristici mecanice
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) pentru 1000 de impacturi pe axă conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f = 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f = 2...10 Hz) conform IEC 60068-2-6
Date de montare
Grosime de prindere: 1-6 mm / 0,04-0,24 in
