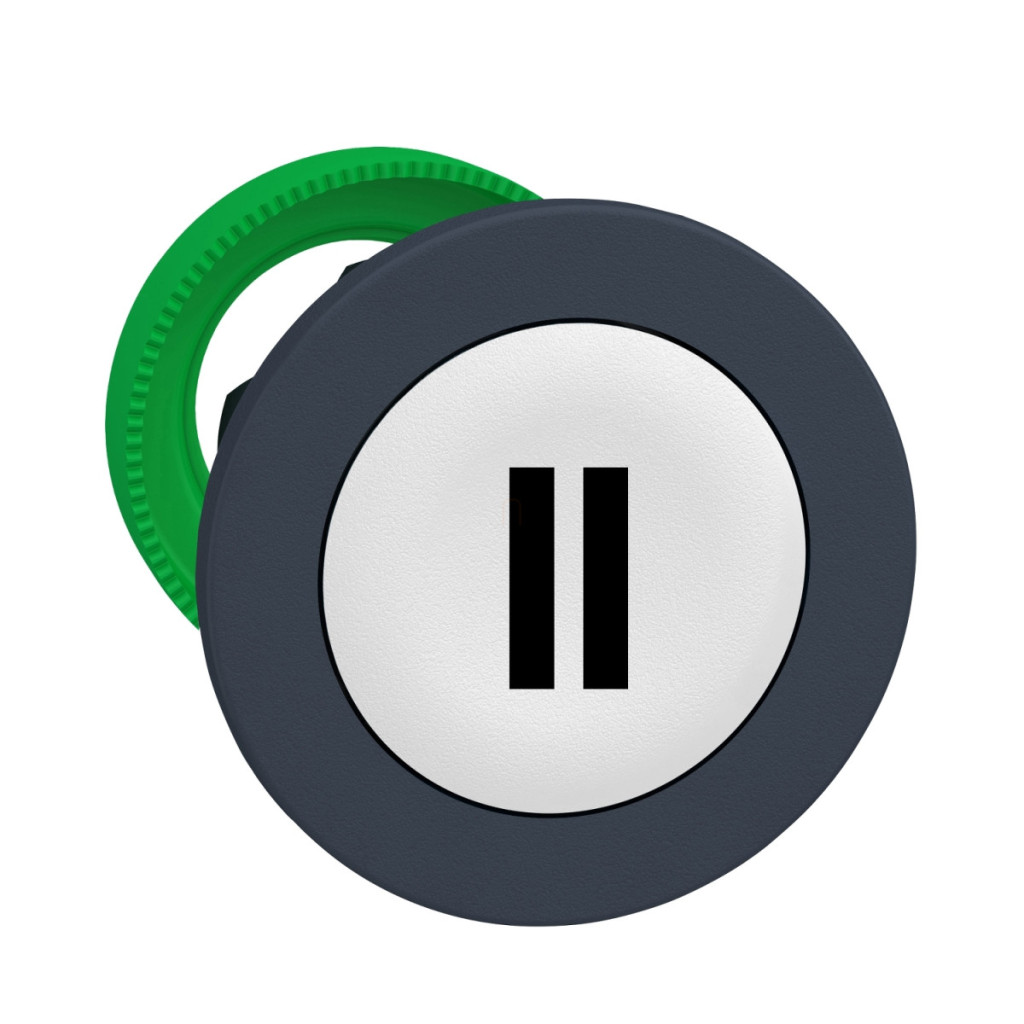

Capul butonului ZB5FA136 din seria Harmony XB5 de la Schneider Electric este un element de control industrial de calitate superioară, care poate fi utilizat pe scară largă în diverse sisteme de automatizare și control. Acest buton alb, neiluminat, montat la nivel, are un design cu revenire prin arc și marcaj II, completat de un cadru gri închis. ZB5FA136 se mândrește cu parametri tehnici remarcabili. Capul butonului poate fi montat într-un orificiu de montare cu un diametru de 30,5 mm. Dimensiunile sale CAD sunt de 37 mm lățime, 37 mm înălțime și 30 mm adâncime. Are o durată de viață mecanică excepțională de 10 milioane de cicluri de comutare, asigurând o utilizare pe termen lung chiar și în medii industriale. Produsul este compatibil cu mai multe accesorii, cum ar fi familiile de produse ZBYF, ZBZF32, ZBZF33 și ZB5AZ, permițând integrarea flexibilă în sistemele existente. Capul butonului Schneider Electric ZB5FA136 oferă un nivel extrem de ridicat de protecție împotriva influențelor externe. Are multiple clase de protecție IP: IP66, IP67, IP69 conform IEC 60529 și IP69K conform ISO 20653. Aceasta înseamnă că produsul este perfect protejat împotriva prafului și rezistent la imersia periodică sau continuă în apă și chiar la efectele jeturilor de apă de înaltă presiune și temperatură (7000000 Pa la 55 °C, de la o distanță de 0,1 m). De asemenea, este conform cu clasele de protecție de tip 4, 4X, 12 și 13 conform UL 50 E. Clasa de rezistență la impact este IK03 conform IEC 50102. Produsul are caracteristici de mediu remarcabile, poate fi depozitat și utilizat într-un interval de temperatură de la -40 la +70 °C, este tratat TH și are protecție împotriva supratensiunii de clasa II conform IEC 60536. Rezistența sa la vibrații și impact este impresionantă: poate rezista la o accelerație de până la 50 gn cu o jumătate de undă sinusoidală (timp de 11 ms) conform IEC 60068-2-27 și poate rezista, de asemenea, la vibrații de 5 gn în intervalul de frecvență 10-500 Hz conform IEC 60068-2-6. În ceea ce privește configurația electrică, capul butonului ZB5FA136 este extrem de versatil. Poate fi utilizat cu mai multe configurații de coduri electrice: C1 (max. 9 contacte utilizând blocuri simple, montate frontal), C2 (max. 9 contacte utilizând blocuri simple și duble, montate frontal), C11 (max. 3 contacte utilizând blocuri simple montate frontal), C15 (max. 1 contact utilizând blocuri simple montate frontal) și SF1 (max. 3 contacte utilizând blocuri simple montate frontal). Produsul este certificat de numeroase standarde și certificări internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1, și este certificat UL și CSA.
Schneider Electric Harmony XB5 - Date tehnice ZB5FA136
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5F
Compatibilitatea produsului: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Material cadru: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Unitate vândută: 1
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Alb încastrat, II (negru)
Dimensiuni
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 30 mm
Grosime de prindere: 1-6 mm Parametri tehnici Durată de viață mecanică: 10.000.000 de cicluri Cod compoziție electrică: C1 (<9 contacte utilizând blocuri simple montate din față), C2 (<9 contacte utilizând blocuri simple și duble montate din față), C11 (<3 contacte utilizând blocuri simple montate din față), C15 (<1 contact utilizând blocuri simple montate din față), SF1 (<3 contacte utilizând blocuri simple montate din față)
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Caracteristici de protecție
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653, tip 13 conform UL 50 E, tip 12 conform UL 50 E, tip 4 conform UL 50 E, tip 4X conform UL 50 E
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: listat UL, CSA Rezistență mecanică Rezistență la impact: 30 gn (durată = 18 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gN (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 25 gN (durată = 6 ms) pe axă pentru 1000 de impacturi conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform IEC 60068-2-6, 2 mm vârf-la-vârf (f= 2…10 Hz) conform IEC 60068-2-6.
