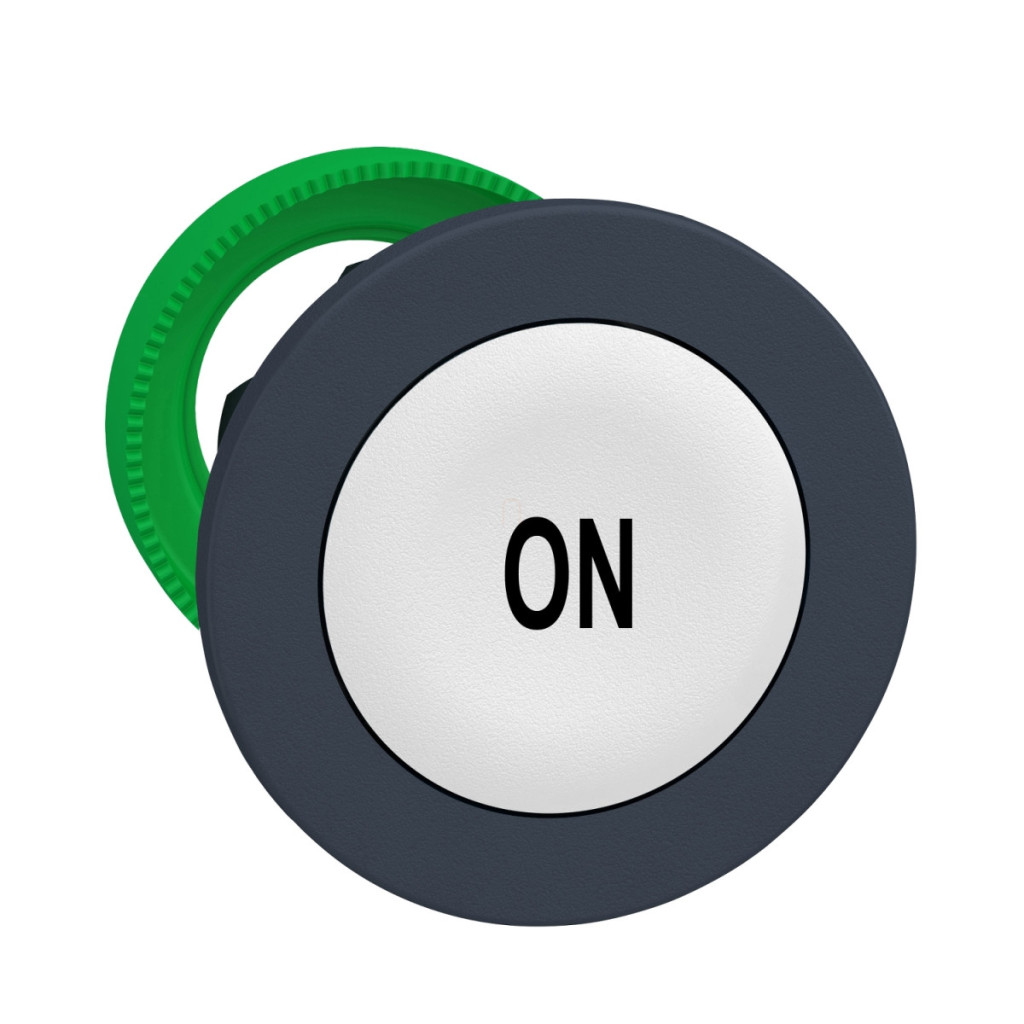

Gama de produse Schneider Electric Harmony XB5 Butonul încastrat ZB5FA141 este un comutator industrial de înaltă calitate, care asigură o funcționare durabilă și fiabilă chiar și în cele mai exigente medii industriale. Acest buton alb cu un diametru de 30 mm are un cadru din plastic de culoare gri închis, iar inscripția „ON” indică clar funcția sa. Butonul este echipat cu un mecanism de revenire cu arc, care asigură o funcționare fiabilă și o durată lungă de viață. ZB5FA141 are o durabilitate mecanică remarcabilă, rezistând la până la 10 milioane de cicluri de comutare, ceea ce reprezintă un avantaj semnificativ în aplicațiile industriale. Capul butonului este montat încastrat, conferindu-i un aspect elegant și protejându-l de activarea accidentală. Produsul are proprietăți de protecție remarcabile: este rezistent la praf și apă în conformitate cu nivelurile de protecție IP66, IP67, IP69 și IP69K și este, de asemenea, rezistent la spălarea cu presiune înaltă (7000000 Pa, la 55 °C, de la o distanță de 0,1 m). Rezistența sa la impact mecanic este clasificată IK03. Acest buton este alegerea ideală pentru mediile industriale în care se preconizează spălarea, umezeala sau praful, cum ar fi procesarea alimentelor, fabricile chimice sau fabricile care funcționează în condiții dificile. Capul butonului Harmony XB5 ZB5FA141 este compatibil cu mai multe accesorii, cum ar fi produsele ZBYF, ZBZF32, ZBZF33 și ZB5AZ, oferind opțiuni de configurare flexibile pentru diferite aplicații. Diametrul de montare este de 30,5 mm, iar conform dimensiunilor CAD, lățimea este de 37 mm, înălțimea de 37 mm și adâncimea de 30 mm. Produsul poate fi utilizat într-un interval larg de temperaturi (-40 °C până la +70 °C), astfel încât funcționează bine chiar și în condiții de mediu extreme. Capul butonului Harmony XB5 ZB5FA141 poate fi utilizat cu diverse configurații electrice (conform codurilor C1, C2, C11, C15, SF1), permițând o aplicare flexibilă în diverse sarcini de control. Produsul este conform cu mai multe standarde internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1, și este listat UL și certificat CSA, asigurând adecvarea sa pentru utilizare pe piețele globale.
Schneider Electric Harmony XB5 - ZB5FA141 date tehnice
Caracteristici generale
Categorie produs: Harmony XB5
Tip produs: Cap de buton pentru butoane neiluminate
Denumire scurtă produs: ZB5F
Compatibilitate produs: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Material placă frontală: plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: încastrat
Cantitate minimă de comandă: 1
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Încastrat alb, ON (negru)
Informații suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod compoziție electrică: C1 - <9 contacte cu blocuri simple montabile frontal
C2 - <9 contacte, montabile frontal cu blocuri simple și duble
C11 - <3 contacte cu blocuri simple montabile frontal
C15 - <1 contact cu blocuri simple montabile frontal
SF1 - <3 contacte cu blocuri simple montabile frontal
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653, Tip 13 conform UL 50 E, Tip 12 conform UL 50 E, Tip 4 conform UL 50 E, Tip 4X conform UL 50 E
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: listat UL, CSA
Rezistență mecanică
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gN (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 25 gN (durată = 6 ms) 1000 de impacturi pe axă conform IEC 60068-2-27
Rezistență la vibrații: 5 gN (f= 10...500 Hz) conform IEC 60068-2-6, 2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Dimensiuni
Grosime de prindere: 1-6 mm / 0,04-0,24 in
