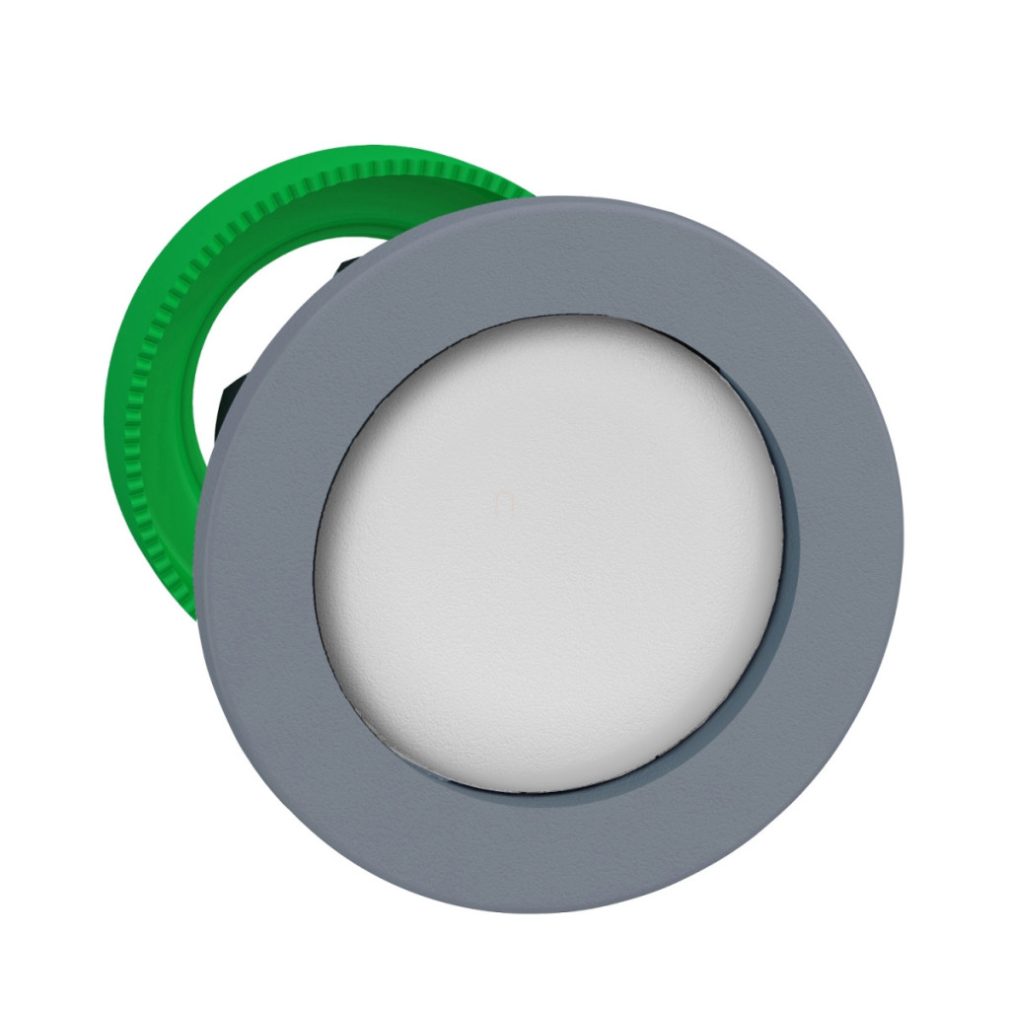

Modelul ZB5FA16C0 din seria Harmony XB5 de la Schneider Electric este un buton profesional, montat încastrat, care oferă o soluție fiabilă pentru proiectarea sistemelor de control industrial și a interfețelor pentru mașini. Acest produs face parte din familia de produse Harmony XB5, recunoscută la nivel mondial pentru designul robust și durata lungă de viață. Butonul ZB5FA16C0 este o componentă de bază pentru panourile de control și panourile de comandă, unde fiabilitatea și funcționarea precisă sunt esențiale. Specificațiile tehnice ale butonului sunt deosebit de impresionante. Butonul alb, încastrat, fără marcaje, are o margine din plastic gri. Produsul poate fi montat într-o gaură cu diametrul de 30,5 mm și funcționează cu revenire prin arc, ceea ce înseamnă că este activat prin presiune și apoi revine automat la poziția inițială atunci când forța este îndepărtată. Datorită diametrului standard de 30 mm, este compatibil cu majoritatea modelelor de panouri de control industriale. Capul de control rotund are o zonă de protecție ridicată, care protejează împotriva acționării accidentale. Capul butonului ZB5FA16C0 este un produs extrem de versatil, deoarece este compatibil cu mai multe accesorii, cum ar fi seria ZBYF, modelele ZBZF32 și ZBZF33 și ZB5AZ. Acest lucru vă permite să îl utilizați într-o varietate de configurații pentru a se potrivi nevoilor specifice ale aplicației dvs. Produsul are dimensiuni CAD compacte: 37 mm lățime, 37 mm înălțime și 30 mm adâncime, ceea ce îl face ușor de integrat în diverse panouri de control. Butonul are o durată de viață mecanică excepțional de lungă, de până la 10 milioane de cicluri de comutare, asigurând o durabilitate excepțională chiar și în condiții de utilizare intensivă. ZB5FA16C0 poate fi utilizat în diverse configurații electrice: C1 (max. 9 contacte cu blocuri simple, pentru montare frontală), C2 (max. 9 contacte cu blocuri simple și duble, pentru montare frontală), C11 (max. 3 contacte cu blocuri simple, pentru montare frontală), C15 (max. 1 contact cu blocuri simple, pentru montare frontală), SF1 (max. 3 contacte cu blocuri simple, pentru montare frontală). Produsul are un nivel ridicat de protecție: IP66 și IP67 conform IEC 60529, ceea ce înseamnă că este complet protejat împotriva prafului și poate rezista la imersia temporară în apă. În plus, poate rezista la spălarea cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce este deosebit de util în medii industriale. Rezistența sa la impact mecanic este clasificată IK03 conform IEC 50102.
Schneider Electric Harmony XB5 - ZB5FA16C0 - cap de buton din plastic pentru montare încastrată, Ø30, retur, încastrat, alb, margine gri date tehnice
Date generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă a produsului: ZB5
Compatibilitate produs: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Caracteristici fizice
Material ramă: Plastic gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Cantitate minimă de comandă: 1
Forma capului unității de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Alb încastrat, nemarcat
Informații suplimentare despre actuator: Protecție ridicată
Dimensiuni
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Performanță
Durată de viață mecanică: 10.000.000 de cicluri
Cod compoziție electrică:
C1: max. 9 contacte cu blocuri simple pentru montare frontală
C2: max. 9 contacte cu blocuri simple și duble pentru montare frontală
C11: max. 3 contacte cu blocuri simple pentru montare frontală
C15: max. 1 contact cu blocuri simple pentru montare frontală
SF1: max. 3 contacte cu blocuri simple pentru montare frontală
Condiții de mediu
Tip de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 și IP67 conform IEC 60529
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, CSA C22.2 nr. 14, IEC 60947-5-1, JIS C8201-1
Certificări ale produsului: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență
Rezistență la impact:
30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gN (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27
Rezistență la vibrații:
5 gN (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
