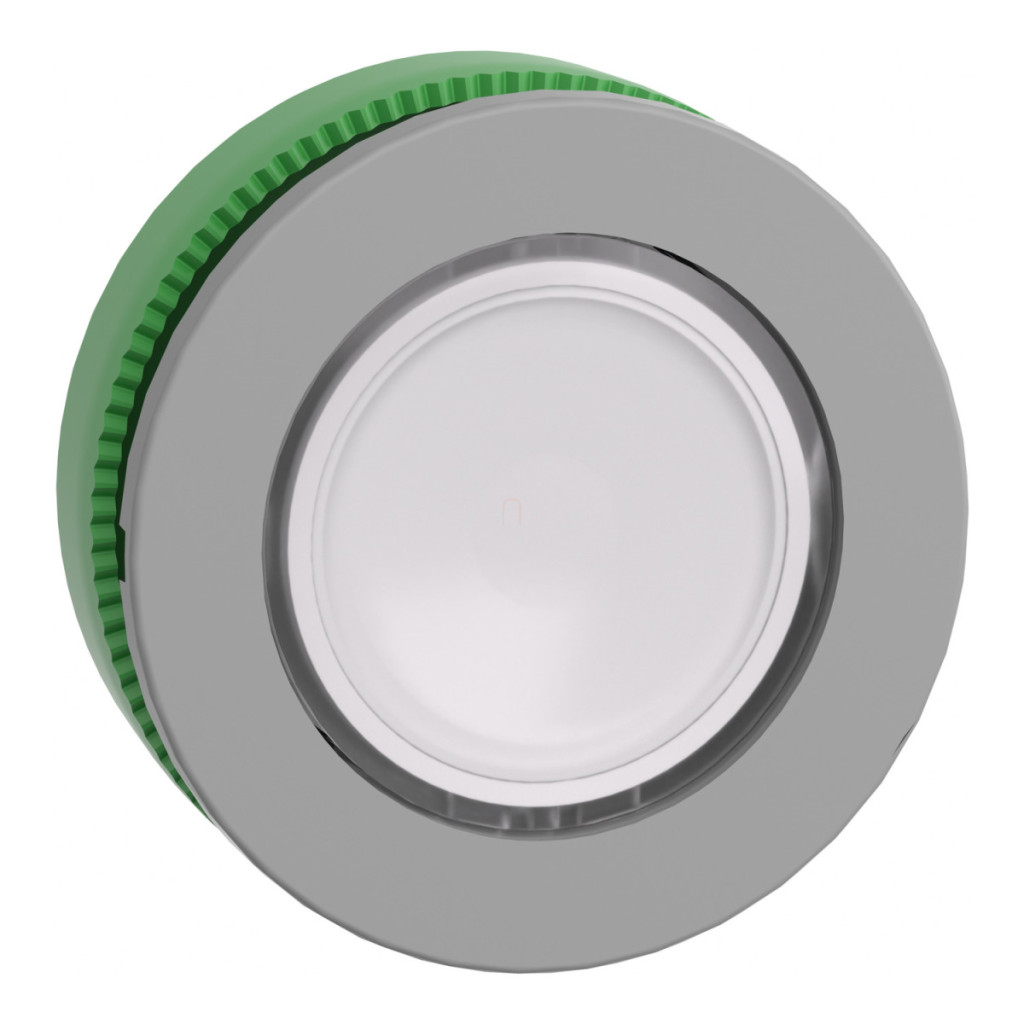

Butonul iluminat Schneider Electric Harmony XB5 seria ZB5FA18C0 oferă o calitate și durabilitate excepționale pentru sistemele de control industrial. Acest produs premium este alegerea perfectă pentru mediile industriale în care sunt necesare elemente de comutare fiabile și durabile, în special pe panourile de control și interfețele utilizatorului. Modelul ZB5FA18C0 este o unitate principală special concepută, care poate fi montată într-o gaură standard de 30,5 mm. Unitatea principală a butonului cu ramă din plastic gri și actuator alb încastrat este ideală pentru aplicații în care este necesară etichetarea, deoarece puteți plasa o marcare unică pe partea superioară a butonului. Produsul are un design cu revenire prin arc, astfel încât butonul revine automat la poziția inițială după acționare. Este compatibil cu unități LED universale, permițând o utilizare versatilă într-o varietate de sarcini de control și semnalizare. Parametrii tehnici ai produsului sunt impresionanți: clasele de protecție IP66 și IP67 asigură protecție împotriva prafului și a apei, are clasele NEMA 13 și NEMA 4X și oferă protecție mecanică IK03 conform IEC 62262. Intervalul de temperatură de funcționare este extrem de larg, de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în medii extreme. Capul butonului are o durată de viață mecanică remarcabilă, rezistând la până la 10 milioane de cicluri de comutare și la spălarea cu presiune înaltă la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Modelul ZB5FA18C0 poate fi utilizat cu diverse configurații electrice, inclusiv configurații marcate cu codurile M1, M2, M6, M10, MF1, C4, C14, SF2 și C3, oferind o flexibilitate excepțională pentru diferite aplicații. Produsul are, de asemenea, dimensiuni practice: lățimea și înălțimea totală conform CAD sunt de 37 mm, iar adâncimea este de 30 mm. Dispozitivul este conform cu o serie de standarde internaționale, inclusiv CSA C22.2 nr. 14, IEC 60947-1, IEC 60947-5-4, GB 14048.5, UL 508, IEC 60947-5-1, JIS C8201-5-1 și JIS C8201-1 și are certificări CSA, DNV, BV, LROS și UL. De asemenea, are o rezistență remarcabilă la vibrații și șocuri, cu o rezistență la vibrații de 5 gn (f= 2-500 Hz) rezistență la vibrații conform IEC 60068-2-6 și 30 gn (18 ms) și 50 gn (11 ms) rezistență la impact cu accelerație semisinusoidală conform IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5FA18C0 - cap de buton din plastic pentru montare încastrată, Ø30, returnabil, cu capac etichetabil, alb, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton iluminat
Denumirea scurtă a dispozitivului: ZB5
Compatibilitatea produsului: LED universal
Materialul cadrului: Plastic galvanizat gri
Diametru de montare: 30,5 mm
Cantitate minimă de comandă: 1
Tip unitate cap: Încastrată
Formă cap unitate de semnal: Rotundă
Tip actuator: Cu revenire prin arc
Profil actuator: Alb încastrat, nemarcat
Informații suplimentare despre actuator: Pentru inserarea marcajului
Date suplimentare
Lățime totală conform CAD: 37 mm
Înălțime totală conform CAD: 37 mm
Adâncime totală conform CAD: 30 mm
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10000000 cicluri
Culoarea capacului/actuatorului sau a lentilei: Alb
Marcaj: Nemarcată
Cod de asamblare electrică
M1: Utilizarea blocurilor individuale pentru <6 contacte cu montare pe panoul frontal, LED încorporat
M2: Utilizarea blocurilor individuale și duble pentru <6 contacte cu montare pe panoul frontal, LED încorporat
M6: Utilizarea blocurilor individuale pentru <2 contacte cu montare pe panoul frontal, LED încorporat și transformator
M10: Utilizarea blocurilor individuale pentru <2 contacte cu montare pe panoul frontal, LED încorporat
MF1: Utilizarea blocurilor individuale pentru <2 contacte cu montare pe panoul frontal, LED încorporat. C4: Utilizarea blocurilor individuale și duble pentru <6 contacte cu montare pe panoul frontal. C14: Utilizarea blocurilor individuale pentru <2 contacte cu montare pe panoul frontal. SF2: <2 contacte utilizând blocuri individuale cu montare pe panoul frontal
C3: <6 contacte utilizând blocuri individuale cu montare pe panoul frontal, cu LED încorporat
Caracteristici de mediu
Tratament de protecție: TC
Temperatura aerului ambiant de depozitare: -40...70 °C
Temperatura aerului ambiant de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 62262
Standarde și certificări
Standarde: CSA C22.2 nr. 14, IEC 60947-1, IEC 60947-5-4, GB 14048.5, UL 508, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
Dimensiuni și montare
Grosime de prindere: 1-6 mm / 0,04-0,24 in.
Decupaj în panou pentru butoane, comutatoare și indicatoare luminoase (găuri pre-forate, gata pentru instalare)
