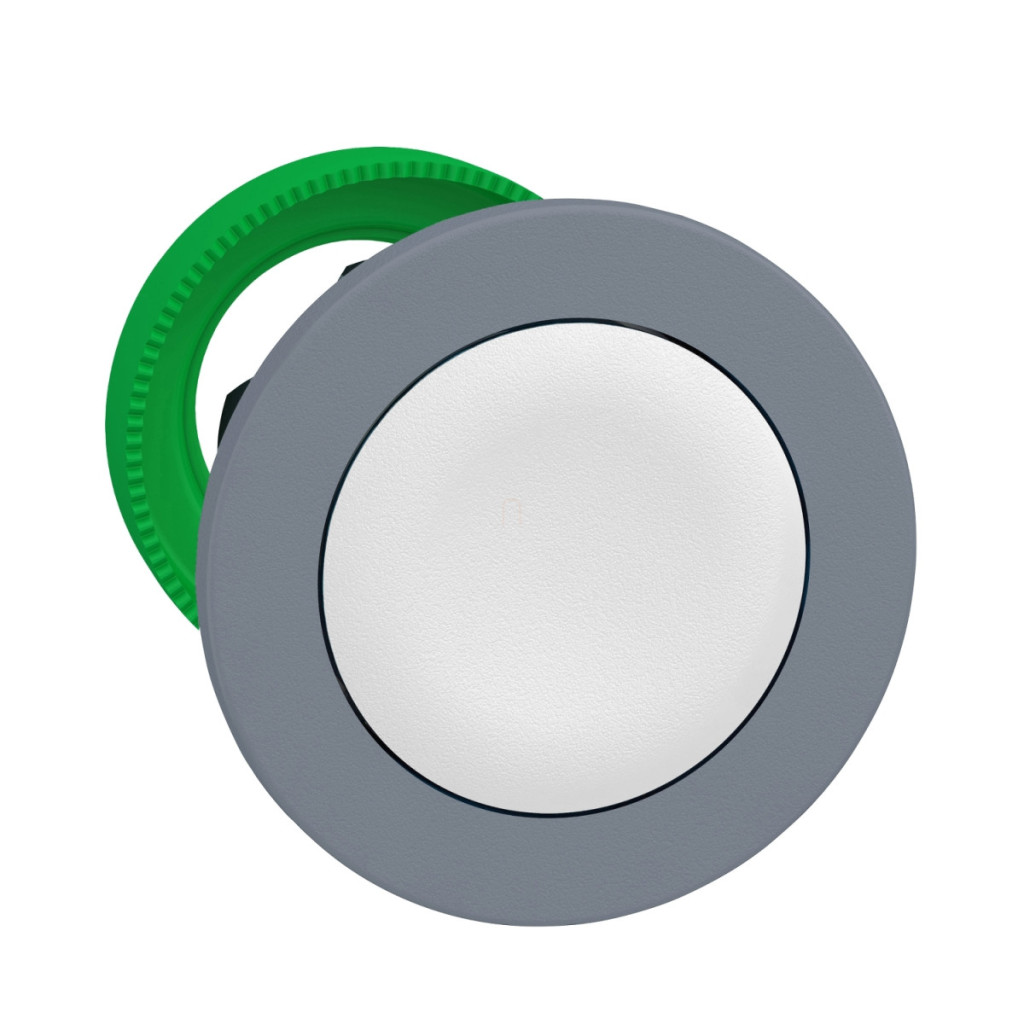

Gama de produse Schneider Electric Harmony XB5, modelul ZB5FA1C0, este un buton neiluminat, montat încastrat, care oferă o calitate și o funcționalitate excepționale în medii industriale. Acest buton alb cu margine din plastic gri este o componentă esențială a dispozitivelor de control profesionale, perfect adaptat echipamentelor industriale moderne și panourilor de control. Capul butonului ZB5FA1C0 poate fi montat într-o gaură cu diametrul de 30,5 mm și se remarcă prin parametrii tehnici excelenți. În ciuda dimensiunilor sale compacte, oferă o durabilitate mecanică excepțională, garantând 10 milioane de cicluri de comutare. Designul cu cursă scurtă și revenire prin arc asigură o funcționare rapidă și fiabilă. Produsul are o suprafață de operare albă, adâncită, nemarcată, ceea ce îl face ideal pentru utilizarea în diverse medii industriale în care este necesar un aspect simplu și curat. Capul butonului Schneider Electric ZB5FA1C0 este unic prin nivelul său excepțional de protecție: are protecție IP66 și IP67 conform IEC 60529, ceea ce asigură rezistență completă la praf și protecție împotriva imersiei temporare în apă. În plus, produsul este rezistent la echipamente de spălare cu presiune înaltă (până la 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m) și are protecție IK03 împotriva impactului. Acest design robust este deosebit de avantajos în industriile în care echipamentele sunt spălate și curățate frecvent, cum ar fi industria alimentară și chimică. Produsul funcționează în mod fiabil chiar și în condiții de mediu extreme: poate fi utilizat într-un interval de temperatură de funcționare și depozitare de la -40 °C la +70 °C. Are o rezistență excelentă la vibrații (5 gn în intervalul de frecvență 10-500 Hz și 2 mm vârf-la-vârf în intervalul 2-10 Hz) și oferă o rezistență remarcabilă la șocuri (chiar și la o accelerație de 50 gn). Modelul ZB5FA1C0 este conform cu numeroase standarde internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14 și JIS C8201-1, și are certificări precum CSA, DNV, BV, LROS și UL. Capul butonului ZB5FA1C0 este compatibil cu diverse configurații electrice, fiind alegerea ideală pentru aplicații care necesită până la 9 contacte.
Schneider Electric Harmony XB5 - ZB5FA1C0 - cap de buton din plastic încastrat, Ø30, retur, alb, margine gri date tehnice
Caracteristici principale
Gama de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5
Compatibilitatea produsului: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material ramă: Plastic, gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat (încastrat)
Unitate de vânzare indivizibilă: 1
Forma capului unității de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Alb, încastrat, nemarcat
Informații suplimentare
Lățime CAD: 37 mm Înălțime CAD: 37 mm Adâncime CAD: 30 mm Durată de viață mecanică: 10.000.000 de cicluri de comutare Cod de asamblare electrică: C1 pentru <9 contacte utilizând blocuri simple în montare frontală
C2 pentru <9 contacte utilizând blocuri simple și duble în montare frontală
C11 pentru <3 contacte utilizând blocuri simple în montare frontală
C15 pentru <1 contacte utilizând blocuri simple în montare frontală
SF1 pentru <3 contacte utilizând blocuri simple în montare frontală
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență mecanică
Rezistență la impact: 30 gn (durată = 18 ms) pentru o jumătate de undă sinusoidală de accelerare conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerare semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) pentru 1000 de șocuri pe fiecare axă conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Dimensiuni
Grosime de montare: 1-6 mm / 0,04-0,24 in
