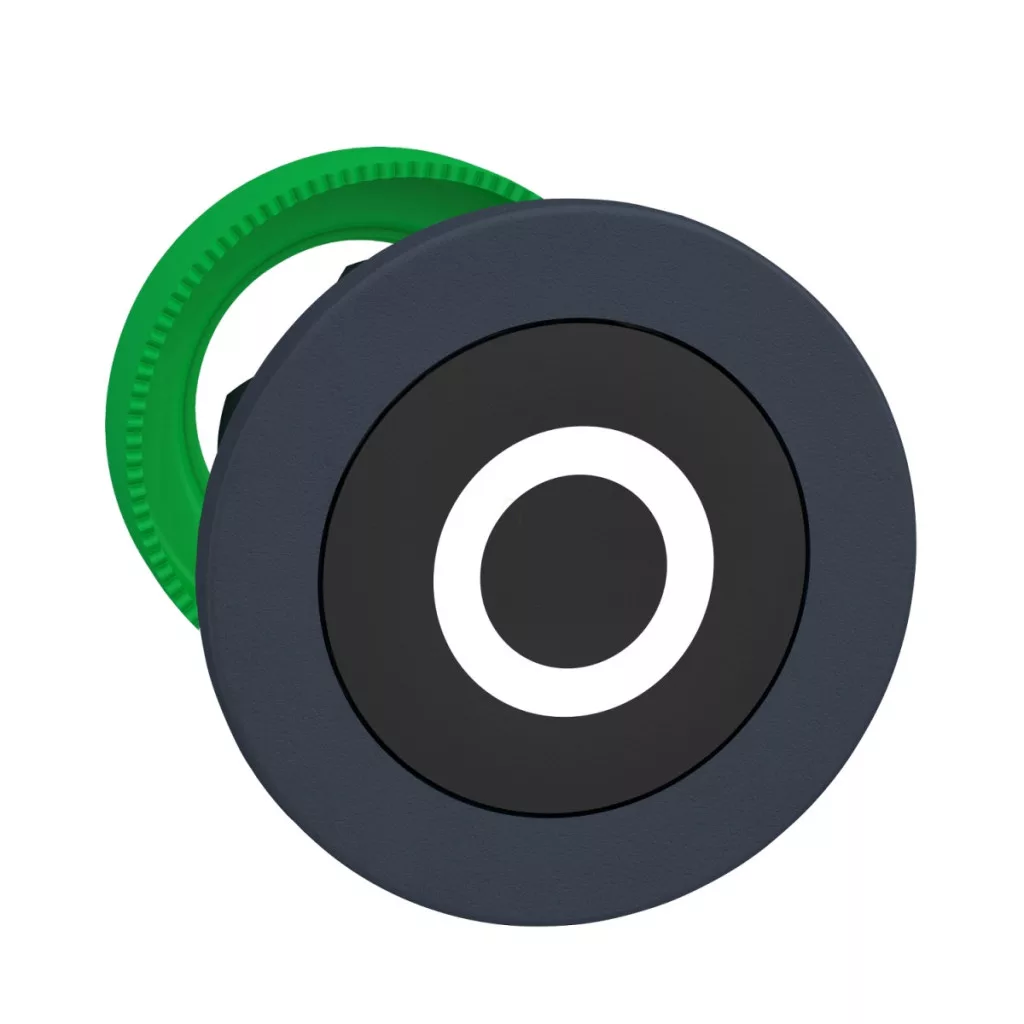

Capul de buton de tip ZB5FA232 din gama Schneider Electric Harmony XB5 reprezintă o alegere excelentă pentru mediile industriale, panourile de comandă și interfețele de operare. Acest buton de comandă neiluminat, cu montare încastrată în panou, este de culoare neagră, cu marcaj alb „O” și cadru gri închis, reprezentând o calitate excelentă nu numai din punct de vedere funcțional, ci și estetic. Capul de buton de tip ZB5FA232 poate fi montat într-o gaură cu diametrul de 30,5 mm, fiind astfel compatibil cu majoritatea panourilor industriale standard de comutare și control. Unitatea de cap are acționare cu revenire prin arc, ceea ce înseamnă că, după apăsare, revine automat la poziția inițială. Acest principiu de funcționare fiabil este deosebit de avantajos în mediile industriale în care comutatoarele sunt supuse unei utilizări frecvente. Produsul garantează 10 milioane de cicluri de comutare, ceea ce înseamnă o durabilitate mecanică excepțională în aplicațiile industriale de zi cu zi. Ca parte a gamei de produse Harmony XB5, capul de buton ZB5FA232 reprezintă o calitate excepțională printre elementele de control. Butonul rotund, negru, de 30 mm, cu marcajul alb „O”, asigură o utilizare intuitivă, în special în aplicațiile în care funcțiile de pornire/oprire trebuie marcate în mod clar. Capul de buton este compatibil cu mai multe tipuri de blocuri de contacte, putând fi astfel configurat în mod flexibil pentru diverse cerințe de control. Codurile de asamblare electrică ale produsului (C1, C2, C11, C15, SF1) permit diverse opțiuni de conectare, cu utilizarea a până la 9 contacte, prin montarea frontală a blocurilor simple și duble. Capul de buton Schneider Electric ZB5FA232 are caracteristici de protecție remarcabile: protecție IP66, IP67, IP69 și IP69K conform standardelor IEC 60529 și ISO 20653, ceea ce asigură o rezistență excepțională la praf și apă. Acest produs oferă, de asemenea, protecție de tip 4, 4X, 12 și 13 conform standardului UL 50 E, asigurând astfel protecție împotriva prafului, apei, uleiului și substanțelor corozive. De remarcat în mod special este rezistența la spălarea cu presiune înaltă: oferă protecție până la o presiune de 7.000.000 Pa la o temperatură de 55 °C, de la o distanță de 0,1 m. Gradul de rezistență la șocuri IK03 asigură protecția mecanică adecvată. Utilizarea produsului este recomandată într-un interval de temperatură de funcționare cuprins între -40 °C și +70 °C, astfel încât acesta funcționează fiabil chiar și în condiții de mediu extreme. Capul de buton Schneider Electric ZB5FA232 este conform cu numeroase standarde și reglementări internaționale, precum IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, UL 508, CSA C22.2 No 14 și JIS C8201. Produsul deține certificări UL, CSA, CCC și EAC, ceea ce asigură utilizarea sa la nivel global pe diferite piețe și în diverse domenii de aplicare. Capul butonului are o rezistență remarcabilă la vibrații (5 gn în intervalul 10...500 Hz) și rezistență la șocuri (30 g la 18 ms, 50 g la 11 ms, 25 g la 6 ms până la 1000 de șocuri) conform standardelor IEC 60068-2, ceea ce asigură o durată lungă de viață chiar și în medii industriale expuse la vibrații.
Schneider Electric Harmony XB5 - ZB5FA232 specificații tehnice
Caracteristici principale
Gama de produse: Harmony XB5
Tip de produs: Cap de buton fără iluminare
Denumire scurtă a produsului: ZB5F
Compatibilitate: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material cadru: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Cantitate minimă de vânzare: 1
Forma capului unității de semnalizare: Rotund
Tipul acționării: Cu revenire prin arc
Profilul acționării: Negru încastrat, O (alb)
Informații suplimentare
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 30 mm
Durată de viață mecanică: 10000000 cicluri
Cod compoziție electrică: C1 (max. 9 blocuri simple de contacte în montare frontală), C2 (max. 9 blocuri simple și duble de contacte în montare frontală), C11 (max. 3 blocuri simple de contacte în montare frontală), C15 (cu utilizarea blocurilor simple cu max. 1 contact în montare frontală), SF1 (cu utilizarea blocurilor simple cu max. 3 contacte în montare frontală)
Caracteristici de mediu
Tratament de protecție: TH
Temperatura mediului de depozitare: -40…70 °C
Temperatura mediului de funcționare: -40…70 °C
Categoria de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69 conform IEC 60529; IP69K conform ISO 20653
Grad de protecție UL: Tip 13, Tip 12, Tip 4, Tipul 4X conform UL 50 E
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificate
Standarde: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări de produs: UL listed, CSA, CCC, EAC
Rezistență mecanică
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru o accelerație cu undă sinusoidală pe jumătate conform IEC 60068-2-27; 50 gn (durată = 11 ms) pentru o accelerație semisinusoidală conform IEC 60068-2-27; 25 gn (durată = 6 ms) pentru 1000 de lovituri pe ax, conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform IEC 60068-2-6; 2 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
Dimensiuni de montare
Grosime de fixare: 1-6 mm (0,04-0,24 inch)
