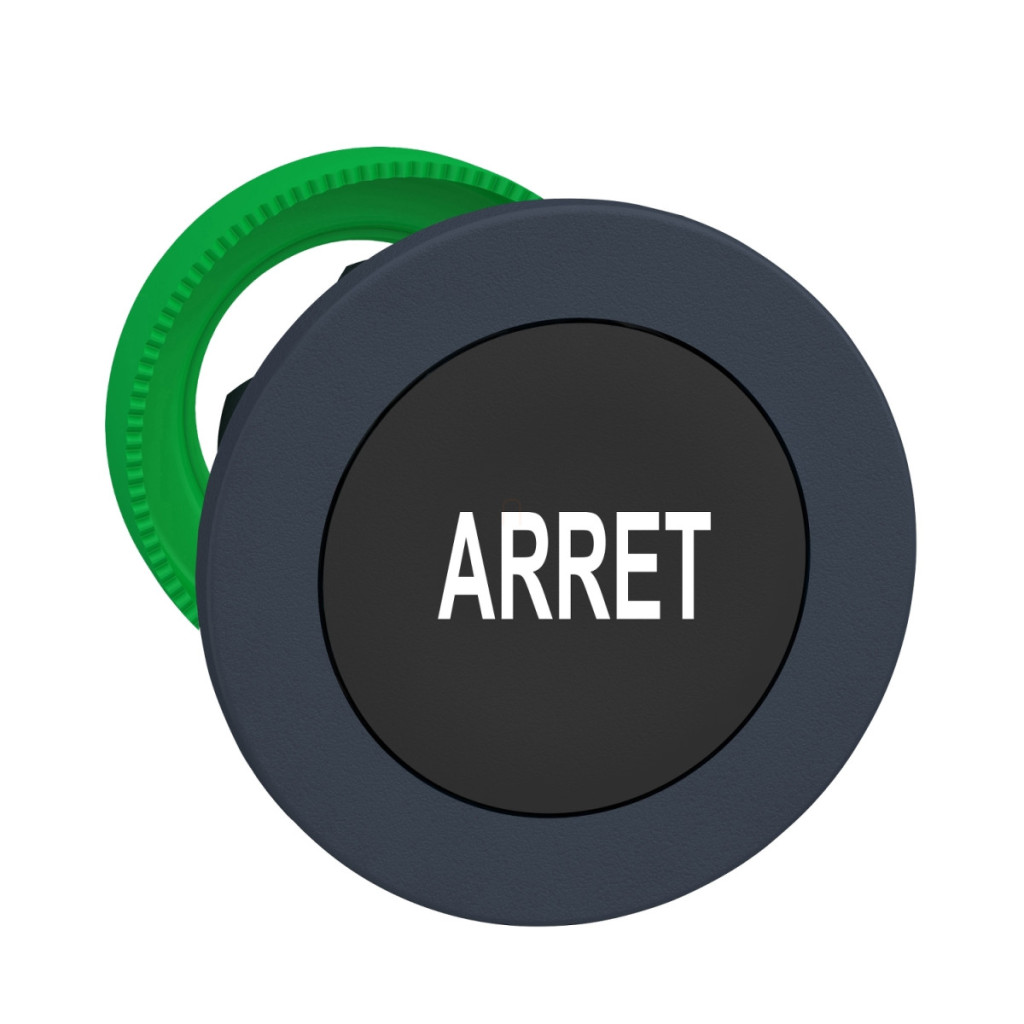

ZB5FA233, parte a gamei de produse Schneider Electric Harmony XB5, este un buton încastrat de înaltă calitate, conceput special pentru aplicații industriale. Acest buton negru cu un diametru de 30 mm are un mecanism de revenire cu arc și este marcat cu inscripția albă „ARRET”, care înseamnă „STOP” în franceză, ceea ce îl face potrivit pentru funcții de oprire de urgență sau oprire generală. Produsul face parte din seria Harmony XB5 de butoane neiluminate cu cadru din plastic gri închis. Dispozitivul ZB5F este compatibil în mod special cu componentele ZBYF, ZBZF32, ZBZF33 și ZB5AZ, ceea ce îl face ușor de integrat în sistemele existente. Diametrul de instalare este de 30,5 mm, iar designul încastrat conferă un aspect elegant panoului de control. Produsul este vândut individual și are un cap indicator rotund, care ajută la menținerea unui aspect uniform al panourilor de control. Din punct de vedere tehnic, ZB5FA233 se mândrește cu o serie de caracteristici remarcabile. În ceea ce privește dimensiunile, este important de menționat că dispozitivul are o lățime și o înălțime de 37 mm și o adâncime de 30 mm. Are o durată de viață mecanică extrem de lungă, de până la 10 milioane de cicluri de funcționare. Pentru asamblarea electrică sunt disponibile mai multe combinații de coduri: C1 (maximum 9 contacte utilizând blocuri simple montate pe panoul frontal), C2 (maximum 9 contacte utilizând blocuri simple și duble montate pe panoul frontal), C11 (maximum 3 contacte utilizând blocuri simple montate pe panoul frontal), C15 (maximum 1 contact utilizând blocuri simple montate pe panoul frontal) și SF1 (maximum 3 contacte utilizând blocuri simple montate pe panoul frontal). Capul butonului ZB5FA233 oferă un nivel remarcabil de protecție, respectând standardele IP66, IP67, IP69, IP69K conform IEC 60529 și ISO 20653, precum și cerințele UL 50 E de tip 12, 13, 4 și 4X. Poate rezista la spălarea cu presiune înaltă (7.000.000 Pa la 55 °C de la o distanță de 0,1 m) și are un grad de rezistență la impact IK03 conform IEC 50102. Produsul este, de asemenea, rezistent la diverse influențe ambientale: intervalul de temperatură de funcționare și depozitare -40...+70 °C, categoria de supratensiune Clasa II conform IEC 60536. ZB5FA233 este conform cu numeroase standarde internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1, și este certificat UL și CSA.
Schneider Electric Harmony XB5 - ZB5FA233 - buton din plastic pentru montare încastrată, Ø30, negru, „ARRET” date tehnice
Caracteristici principale
Tipul produsului: Harmony XB5
Tip componentă: Cap pentru buton neiluminat
Denumire scurtă a dispozitivului: ZB5F
Produse compatibile: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Material cadru: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Mod de funcționare:Retur cu arc
Profil de funcționare: Încastrat negru, cu inscripția ARRET (alb)
Informații suplimentare
Dimensiuni (lățime x înălțime x adâncime): 37 mm x 37 mm x 30 mm
Durată de viață mecanică: 10.000.000 de cicluri
Coduri de asamblare electrică: C1 (max. 9 contacte utilizând blocuri simple montate pe panoul frontal)
C2 (max. 9 contacte utilizând blocuri simple și duble montate pe panoul frontal)
C11 (max. 3 contacte utilizând blocuri simple montate pe panoul frontal)
C15 (max. 1 contact utilizând blocuri simple montate pe panoul frontal)
SF1 (max. 3 contacte utilizând blocuri simple montate pe panoul frontal)
Caracteristici de mediu
Grad de protecție: TH
Interval de temperatură de funcționare: -40…70 °C
Interval de temperatură de depozitare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Nivel de protecție IP: IP66, IP67, IP69 (conform IEC 60529), IP69K (conform ISO 20653)
Clasele de protecție UL: Tip 12, Tip 13, Tip 4, Tip 4X (conform UL 50 E)
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Rezistență la impact IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: Listat UL, CSA
Specificații de rezistență
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Informații privind instalarea
Grosime de montare: 1-6 mm / 0,04-0,24 in.
Diametru recomandat pentru decupajul panoului: Ø30,75 mm (Ø30,5 +0,5/-0)
