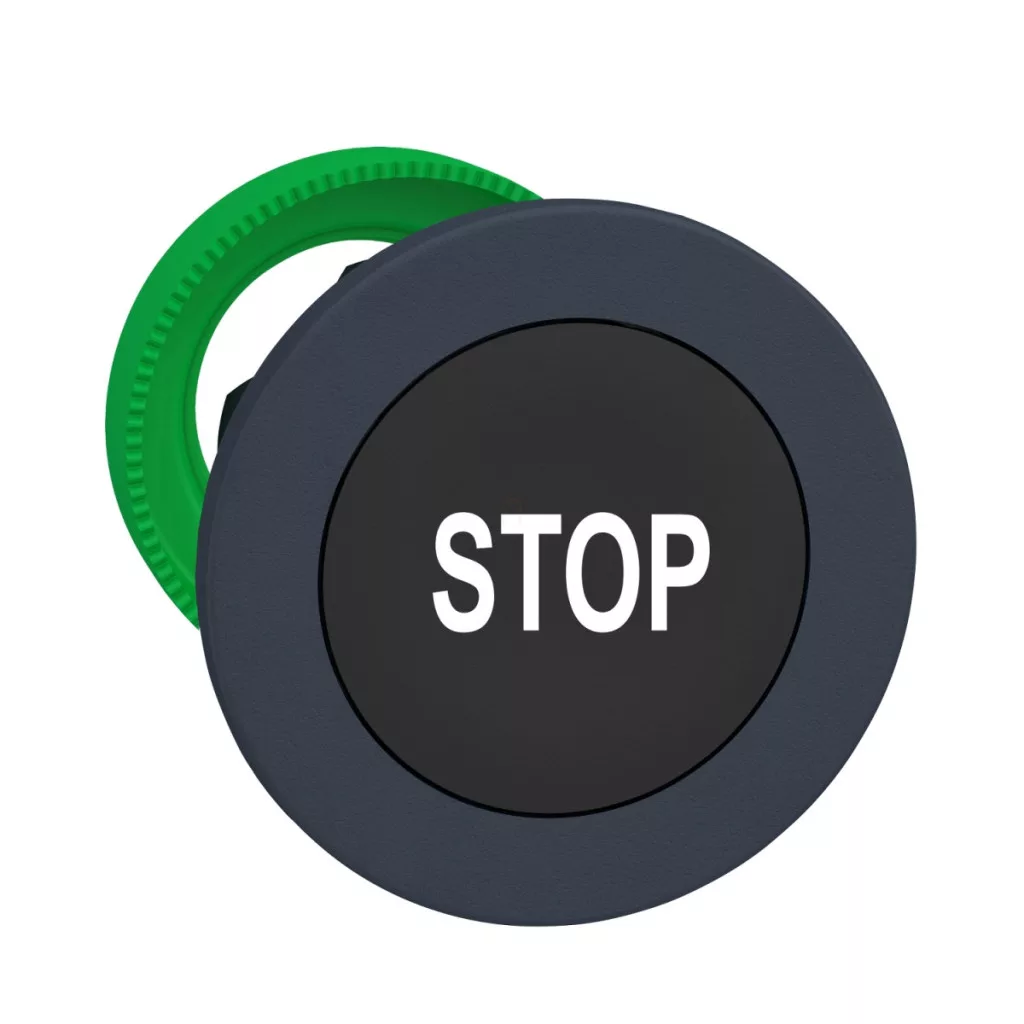

Gama de produse Schneider Electric Harmony XB5, numărul de model ZB5FA234, butonul neiluminat este o componentă fiabilă și durabilă pentru sistemele de control. Acest buton special negru încastrat, cu inscripția STOP, este deosebit de potrivit pentru utilizarea în medii industriale, unde identificarea ușoară și durata lungă de viață sunt de o importanță capitală. Butonul ZB5FA234 are parametri tehnici remarcabili, care asigură durabilitatea și fiabilitatea produsului. Încadrat într-un cadru din plastic gri închis, butonul negru cu inscripția STOP (marcaj alb) este echipat cu un mecanism de acționare cu revenire prin arc. Butonul poate fi montat într-un orificiu de montare cu diametrul de 30,5 mm și are o adâncime de construcție de numai 30 mm, ceea ce îl face ușor de instalat chiar și în spații înguste. Fișa tehnică a produsului specifică dimensiuni CAD de 37 mm lățime și înălțime și 30 mm adâncime. Unitatea de control are un cap circular, iar designul încastrat asigură că butonul nu iese prea mult în afară din suprafața de control. Butonul Harmony XB5 ZB5FA234 are o rezistență mecanică remarcabilă, dovadă fiind durata de viață mecanică de 10 milioane de cicluri de funcționare. Poate fi utilizat pentru diverse configurații electrice, care sunt indicate prin coduri diferite: cod C1 (montare pe panoul frontal cu până la 9 contacte), cod C2 (montare pe panoul frontal cu până la 9 contacte în blocuri simple și duble), cod C11 (montare pe panoul frontal cu până la 3 contacte), codul C15 (montare pe panoul frontal cu până la 1 contact) și codul SF1 (montare pe panoul frontal cu până la 3 contacte). Diversele aranjamente de contacte (N/O, N/C, N/O+N/C) care pot fi conectate la produs permit o aplicare flexibilă pentru a rezolva diverse sarcini de control. Modelul Schneider Electric ZB5FA234 are, de asemenea, o rezistență remarcabilă la condițiile de mediu. Datorită claselor de protecție IP66, IP67, IP69 și IP69K, acesta oferă o protecție excelentă împotriva prafului și a apei, fiind potrivit pentru utilizare chiar și în cele mai dure condiții. Produsul poate rezista la spălarea cu presiune înaltă la 55 °C și la o presiune de până la 7.000.000 Pa de la o distanță de 0,1 metri. Clasa de rezistență la impact mecanic IK03 este o garanție suplimentară a durabilității. Butonul poate fi acționat și depozitat la temperaturi ambientale cuprinse între -40 °C și +70 °C, permițând o gamă largă de aplicații. Produsul este tratat TH și respectă cele mai stricte standarde industriale, precum IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1 și multe alte standarde internaționale. ZB5FA234 are certificări UL, CSA, CCC și EAC, care dovedesc calitatea și fiabilitatea produsului.
Schneider Electric Harmony XB5 - ZB5FA234 - buton din plastic încastrat, Ø30, negru, „STOP” date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap de buton neiluminat
Denumire scurtă dispozitiv: ZB5F
Compatibilitate: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material cadru: plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: încastrat
Cantitate minimă de comandă: 1
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Încastrat negru, STOP (alb)
Date suplimentare
Lățime CAD: 37 mm Înălțime CAD: 37 mm Adâncime CAD: 30 mm Durată de viață mecanică: 10.000.000 de cicluri Coduri de asamblare electrică: C1 - <9 contacte cu montare pe panoul frontal
C2 - <9 contacte cu blocuri simple și duble cu montare pe panoul frontal
C11 - <3 contacte cu montare pe panoul frontal
C15 - <1 contact cu montare pe panoul frontal
SF1 - <3 contacte cu montare pe panoul frontal
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II (IEC 60536)
Grad de protecție IP:
IP66 (IEC 60529)
IP67 (IEC 60529)
IP69 (IEC 60529)
IP69K (ISO 20653)
Tip 13 (UL 50 E)
Tip 12 (UL 50 E)
Tip 4 (UL 50 E)
Tip 4X (UL 50 E)
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 (IEC 50102)
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări de produs: listat UL, CSA, CCC, EAC
Rezistență la șocuri și vibrații
Rezistență la șocuri:
30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală (IEC 60068-2-27)
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală (IEC 60068-2-27)
25 gn (durată = 6 ms) 1000 de curse pe axă (IEC 60068-2-27)
Rezistență la vibrații:
5 gn (f = 10...500 Hz) (IEC 60068-2-6)
2 mm vârf-la-vârf (f = 2...10 Hz) (IEC 60068-2-6)
Date de montare și distanțare
Grosime de prindere: 1-6 mm
Recomandare decupaj panou: Ø30,75 mm recomandat (Ø30,5 0+0,5)
