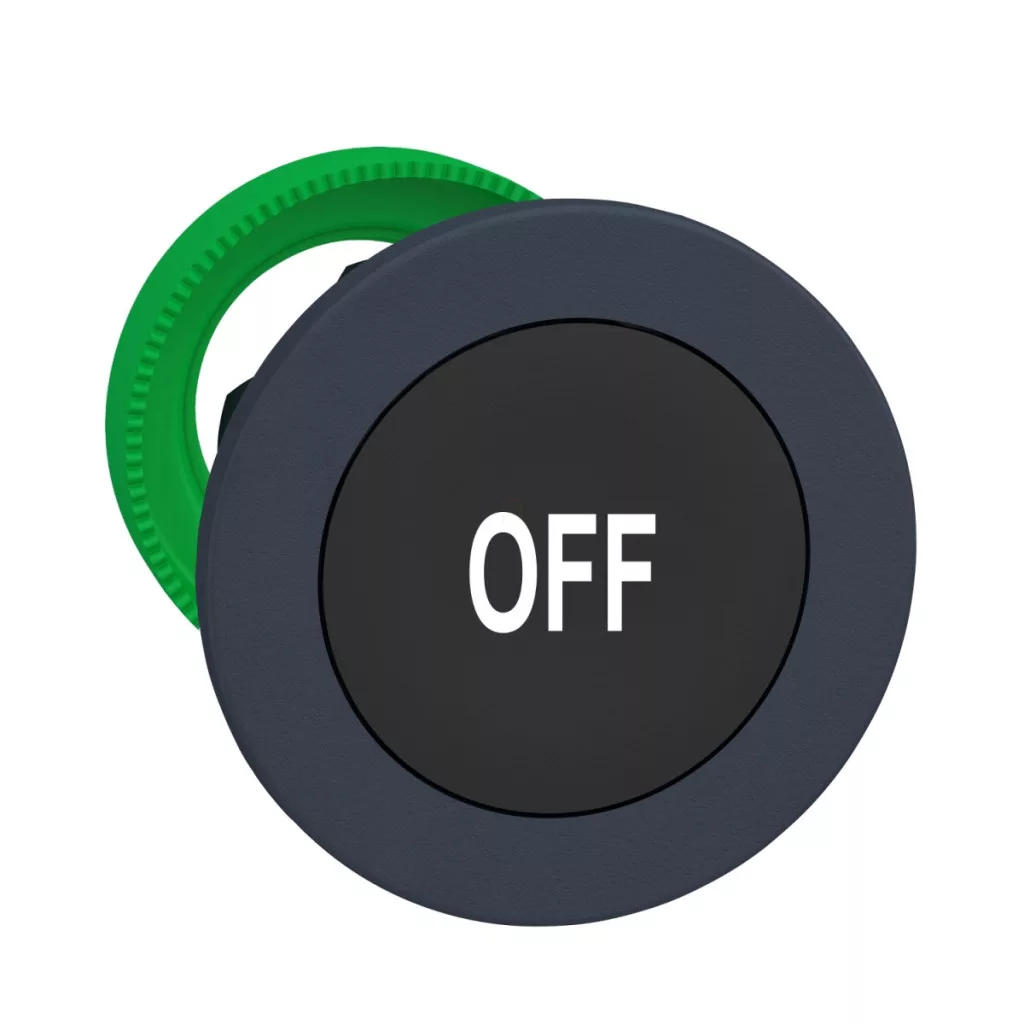

Seria Schneider Electric Harmony XB5, tip ZB5FA235, buton cu montare încastrată, este un element de control durabil, conceput special pentru aplicații industriale. Acest buton negru cu diametrul de 30 mm și cadru gri închis, marcat cu „OFF” (în alb), este o soluție excelentă pentru dulapuri de comutație, panouri de control și suprafețe de control ale mașinilor. Ca parte a familiei de produse Harmony XB5, butonul din plastic ZB5FA235 este proiectat pentru versatilitate și funcționare fiabilă. Este compatibil cu accesoriile ZBYF, ZBZF32, ZBZF33 și ZB5AZ, permițând utilizarea sa într-o varietate de configurații. Cu un diametru de montare de 30,5 mm, butonul este ușor de instalat și se potrivește cu ușurință în decupajele standard. Funcționarea cu revenire prin arc asigură revenirea la starea implicită, făcându-l o alegere ideală pentru aplicații în care este necesară comutarea momentană. Capul butonului ZB5FA235 are parametri tehnici remarcabili. Durata de viață mecanică a produsului de 10 milioane de cicluri de comutare garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Poate fi utilizat cu diferite coduri de asamblare electrică: cu codul C1, se pot utiliza maximum 9 contacte cu blocuri simple pentru montare frontală; cu codul C2, se pot utiliza maximum 9 contacte cu blocuri simple și duble pentru montare frontală. Poate fi utilizat și în configurații C11 (max. 3 contacte), C15 (max. 1 contact) și SF1 (max. 3 contacte), toate utilizând blocuri individuale pentru montare frontală. Opțiunile de configurare electrică uniforme și bine gândite asigură o utilizare flexibilă pentru diverse sarcini de control. Butonul ZB5FA235 are un nivel ridicat de protecție a mediului: datorită claselor de protecție IP66, IP67, IP69 și IP69K, este protejat împotriva prafului și a jeturilor de apă de diferite intensități, fiind ideal pentru utilizarea în medii industriale umede și prăfuite. Produsul este, de asemenea, certificat conform UL 50 E Tip 13, tip 12, tip 4 și tip 4X conform UL 50 E, extinzând și mai mult gama sa de aplicații. Poate rezista la un jet de apă de 7000000 Pa la 55 °C de la o distanță de 0,1 metri și are un grad de rezistență la impact IK03 conform IEC 50102. Poate funcționa într-un interval larg de temperaturi (-40 °C până la +70 °C), ceea ce îl face fiabil chiar și în condiții de mediu extreme. Rezistența sa la vibrații este verificată prin teste conform IEC 60068-2-6: poate rezista la o accelerație de 5 g în intervalul de frecvență 10-500 Hz și la o amplitudine vârf-vârf de 2 mm în intervalul 2-10 Hz.
Date tehnice privind capul butonului din plastic Harmony XB5
Caracteristici generale
Gama de produse: Harmony XB5
Tipul produsului sau componentului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5F
Compatibilitatea produsului: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Material ramă: plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: încastrat
Vânzare pe cantitate indivizibilă: 1
Forma capului unității de semnalizare: rotundă
Tip operator: cu revenire prin arc
Profil operator: negru încastrat, OFF (alb)
Date suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Durabilitate mecanică: 10000000 cicluri
Cod compoziție electrică: C1 pentru <9 contacte utilizând blocuri simple în montare frontală
C2 pentru <9 contacte utilizând blocuri simple și duble în montarea frontală
C11 pentru <3 contacte utilizând blocuri simple în montarea frontală
C15 pentru <1 contacte utilizând blocuri simple în montarea frontală
SF1 pentru <3 contacte utilizând blocuri simple în montarea frontală
Caracteristici de mediu
Tratament de protecție: TH Temperatura aerului ambiant pentru depozitare: -40…70 °C Temperatura aerului ambiant pentru funcționare: -40…70 °C Categorie de supratensiune: Clasa II conform IEC 60536 Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50 E
Tip 12 conform cu UL 50 E
Tip 4 conform cu UL 50 E
Tip 4X conform cu UL 50 E
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14
IEC 60947-5-1
IEC 60947-5-4
UL 508
IEC 60947-1
JIS C8201-5-1
CE
JIS C8201-1
Certificări de produs: Listat UL
CSA
CCC
EAC
Rezistență
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerare semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerare semionduală conform IEC 60068-2-27
25 gn (durată = 6 ms) pentru 1000 de șocuri pe fiecare axă conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
Dimensiuni
Grosime de prindere: 1 până la 6 mm / 0,04 până la 0,24 in.
