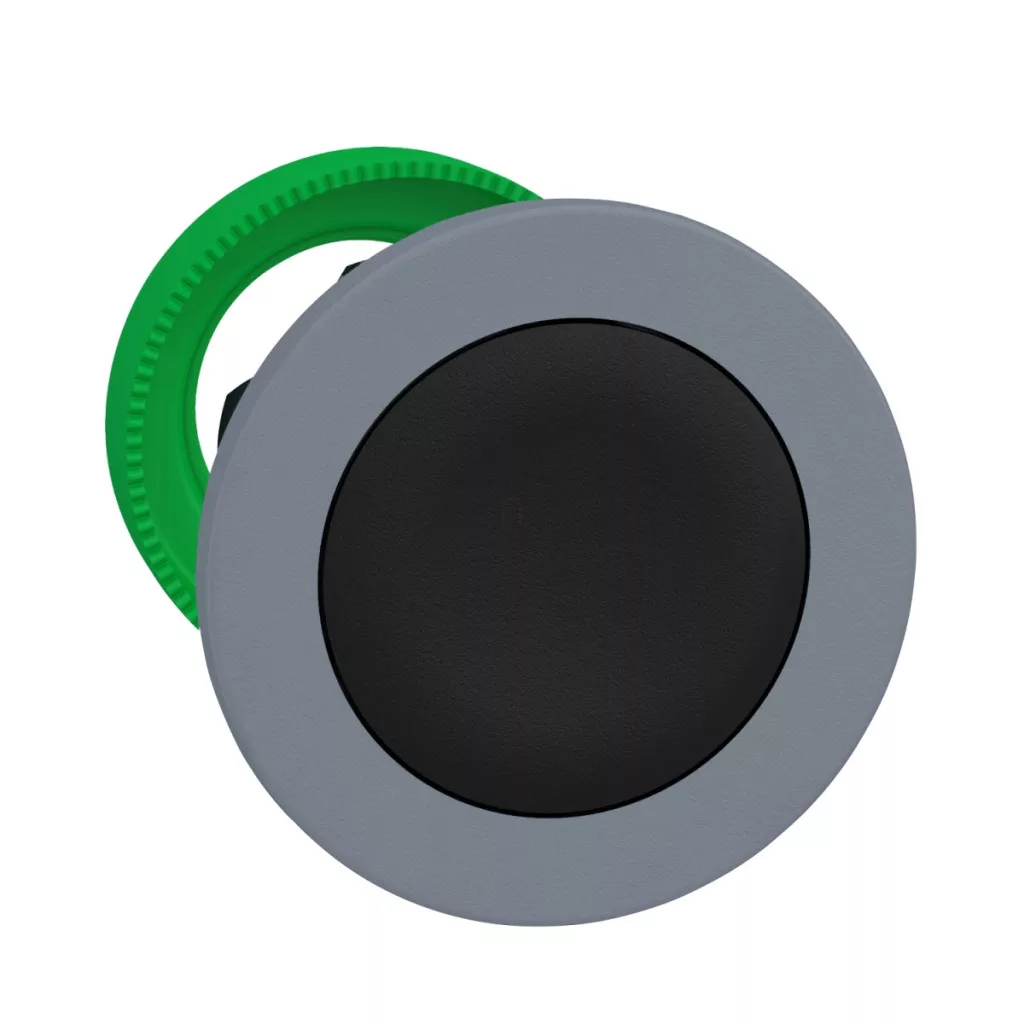

Capul de buton ZB5FA2C0 din seria Harmony XB5 de la Schneider Electric este o componentă fiabilă și durabilă pentru aplicațiile de control industrial. Acest buton de comandă de culoare neagră, cu design încastrat, este destinat în principal panourilor de comutare, pupitrelor de comandă și echipamentelor industriale, unde interacțiunea ușoară și durata lungă de viață sunt cerințe importante. Datorită carcasei din plastic și marginii de culoare gri, produsul oferă un aspect modern, respectând în același timp standardele industriale stricte. Butonul ZB5FA2C0, cu un diametru de montare de 30,5 mm, este ușor de instalat, iar datorită funcționării cu revenire prin arc, butonul revine întotdeauna la poziția inițială după eliberare. Face parte din seria Harmony XB5, cunoscută la nivel global pentru fiabilitatea sa în domeniul elementelor de control industriale. Butonul este compatibil cu accesoriile ZBYF, ZBZF32, ZBZF33 și ZB5AZ, putând fi astfel adaptat în mod flexibil la diverse cerințe de aplicare. ZB5FA2C0 oferă performanțe remarcabile chiar și în medii industriale dure, fapt demonstrat de specificațiile sale tehnice remarcabile. Datorită gradului de protecție IP66/IP67, este rezistent la praf și la inundarea temporară, precum și la jeturi de apă cu o presiune de până la 7.000.000 Pa la 55 °C, de la o distanță de 0,1 metri. Asigură rezistență la șocuri de gradul IK03 și poate fi utilizat într-un interval larg de temperaturi de funcționare (-40…70 °C). Durabilitatea mecanică excepțională a butonului (10 milioane de cicluri de comutare) reprezintă o valoare remarcabilă și reduce semnificativ necesarul de întreținere pe termen lung. Produsul poate fi utilizat în mai multe configurații electrice, conform codurilor C1, C2, C11, C15 și SF1, care permit diferite combinații de contacte. Conformitatea butonului ZB5FA2C0 este certificată de numeroase standarde și certificate internaționale, inclusiv IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, UL 508 și numeroase alte reglementări. Produsul deține certificatele de listare CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, ceea ce garantează acceptarea sa pe piețele globale. Butoanele au o rezistență excelentă la vibrații și șocuri, rezistând la o accelerație de până la 50 g, și funcționează în mod durabil chiar și în prezența vibrațiilor de diferite frecvențe, în conformitate cu standardul IEC 60068-2-6. Produsul este recomandat în special în medii industriale în care funcționarea fiabilă, durabilitatea și gradul ridicat de protecție sunt cerințe esențiale.
Schneider Electric Harmony XB5 - ZB5FA2C0 - Cap de buton din plastic pentru montare încastrată, Ø30, cu revenire, negru, margine gri - specificații tehnice
Caracteristici generale
Gama de produse: Harmony XB5
Tipul produsului sau al componentei: Cap pentru buton neiluminat
Denumire scurtă a dispozitivului: ZB5
Compatibilitate produs: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Caracteristici fizice
Material cadru: Plastic galvanizat în culoarea gri
Diametru de montare: 30,5 mm
Tipul capului: Încastrat-înfundat
Unitate de vânzare: 1
Forma capului unității de semnalizare: Rotund
Tipul acționării: Cu revenire prin arc
Profilul acționării: Negru încastrat, nemarcat
Date dimensionale
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Parametri tehnici
Durată de viață mecanică: 10000000 de cicluri
Cod configurație electrică: C1 C2 C11 C15 SF1 Aspectul dispozitivului: Ca element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -40…70 °C
Categoria de supratensiune: Clasa II conform standardului IEC 60536
Grad de protecție IP: IP66 conform standardului IEC 60529
IP67 conform standardului IEC 60529
Rezistență la spălarea cu jet de apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform standardului IEC 50102
Standarde și certificate
Standarde: IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 nr. 14, UL 508, IEC 60947-1, JIS C8201-1
Certificări ale produsului: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Caracteristici de rezistență
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală, conform standardului IEC 60068-2-27
50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală, conform standardului IEC 60068-2-27
25 gn (durată = 6 ms) la 1000 de șocuri pe ax, conform standardului IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform standardului IEC 60068-2-6
2 mm de la vârf la vârf (f= 2…10 Hz) conform standardului IEC 60068-2-6
Instrucțiuni de montare
Grosime de prindere: 1-6 mm / 0,04-0,24 in
Diametru recomandat pentru decupajul panoului: Ø30,75 mm (Ø30,5 0+0,5) / Ø1,21 in (Ø1,20 in 0+0,0196)
