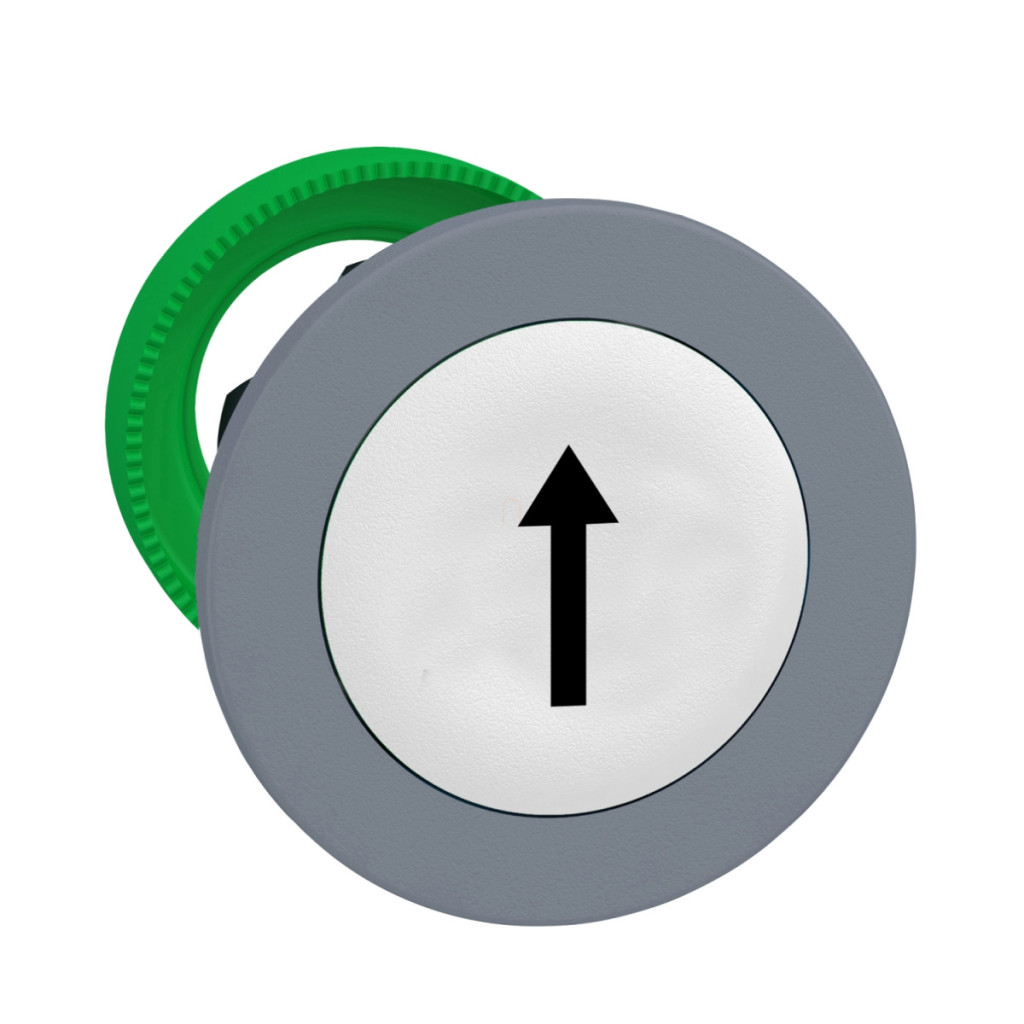

ZB5FA334C0 din seria Harmony XB5 de la Schneider Electric este un buton de înaltă calitate, montat încastrat, conceput pentru instalarea în panouri de control industriale și mașini. Acest produs premium are un design deosebit de fiabil și durabil, pentru a răspunde cerințelor mediilor industriale moderne. Capul butonului ZB5FA334C0 este fabricat din plastic, cu un cadru gri și o suprafață albă de apăsare, cu un simbol negru în formă de săgeată în sus. Cu un diametru standard de instalare de 30 mm, unitatea poate fi integrată cu ușurință în majoritatea panourilor de control. Datorită principiului de funcționare cu revenire prin arc, butonul revine automat la poziția inițială după apăsare, fiind ideal pentru controlul momentane. Această componentă din seria Harmony XB5 are parametri tehnici remarcabili. Este compatibilă cu accesoriile ZBYF, ZBZF32, ZBZF33 și ZB5AZ, ceea ce o face flexibilă pentru extindere și configurare. Designul rotund al butonului asigură o siguranță operațională perfectă. Garanția de 10 milioane de cicluri de funcționare asigură o utilizare pe termen lung, chiar și în medii industriale intensive. Gradele de protecție IP66 și IP67 ale produsului oferă o protecție excelentă împotriva prafului și a apei, asigurând o funcționare fiabilă chiar și în medii umede sau prăfuite. Poate rezista la spălarea cu presiune înaltă la 7000000 Pa la 55 °C de la o distanță de 0,1 metri. Clasa de rezistență la impact IK03 oferă protecție împotriva impactului mecanic. Poate fi utilizat într-un interval de temperatură de funcționare de la -40 °C la +70 °C, asigurând performanțe fiabile chiar și în condiții de mediu extreme. Capul butonului ZB5FA334C0 poate fi utilizat cu diverse configurații electrice: potrivit pentru C1 (max. 9 contacte cu blocuri simple în montare frontală), C2 (max. 9 contacte cu blocuri simple și duble în montare frontală), C11 (max. 3 contacte cu blocuri simple în montare frontală), C15 (max. 1 contact cu blocuri simple în montare frontală) sau SF1 (max. 3 contacte cu blocuri simple în montare frontală). Produsul este conform cu cele mai importante standarde internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14 și JIS C8201-1. Este certificat UL și CSA, ceea ce garantează utilizarea în condiții de siguranță.
Schneider Electric Harmony XB5 - ZB5FA334C0 - cap de buton din plastic încastrat, Ø30, alb, „săgeată sus”, margine gri date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5F
Compatibilitatea produsului: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material cadru: Plastic, vopsit gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Cantitate minimă de comandă: 1
Formă cap unitate indicator: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Alb încastrat, cu deschidere în sus (negru)
Accesorii
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod compoziție electrică: C1 pentru mai puțin de 9 contacte, montate frontal folosind blocuri simple
C2 pentru mai puțin de 9 contacte, montate frontal folosind blocuri simple și duble
C11 pentru mai puțin de 3 contacte utilizând blocuri simple montate frontal
C15 pentru mai puțin de 1 contact utilizând blocuri simple montate frontal
SF1 pentru mai puțin de 3 contacte utilizând blocuri simple montate frontal
Prezentarea dispozitivului: Element de bază
Mediu
Manipulare de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: listat UL, CSA Rezistență mecanică Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
