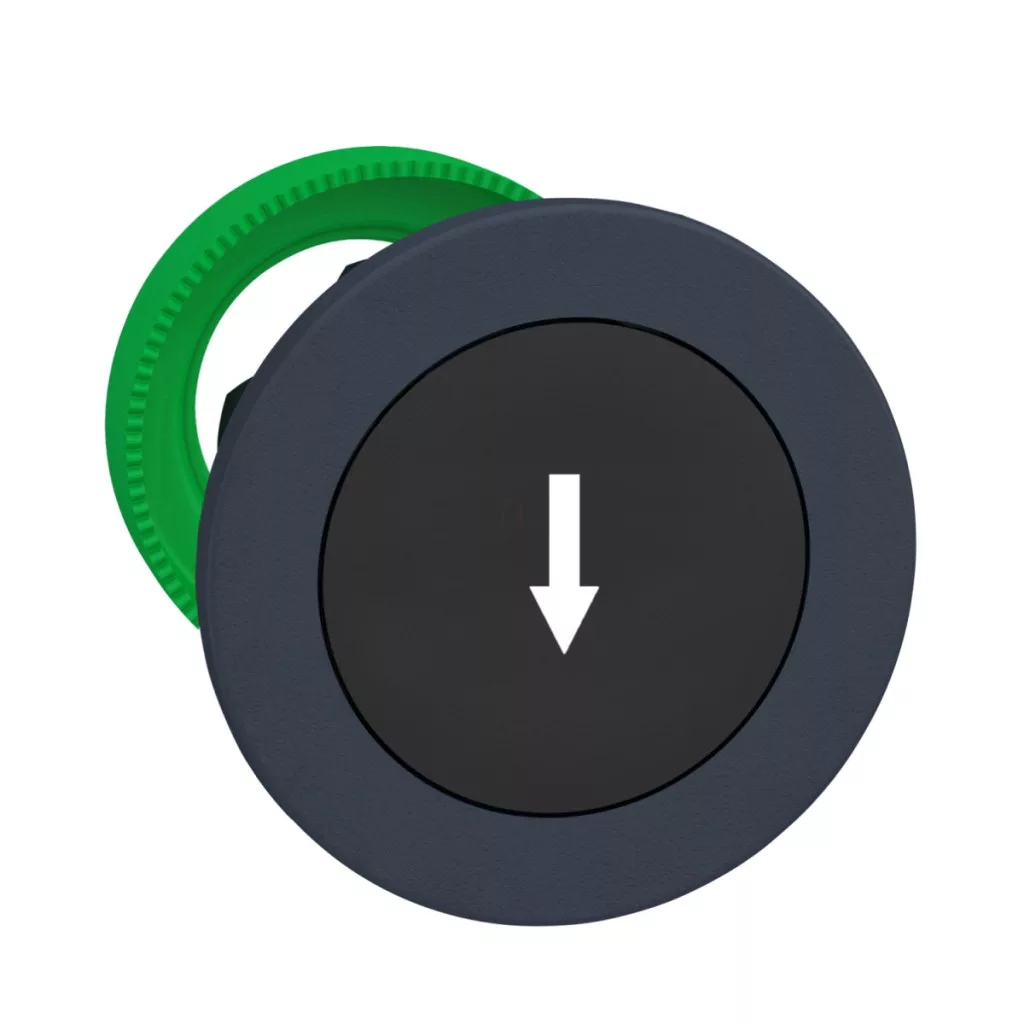

Produsul Schneider Electric din seria Harmony XB5 cu numărul de model ZB5FA335 este un buton de înaltă calitate, montat încastrat, conceput pentru utilizare în medii industriale. Acest buton negru cu diametrul de 30 mm are o funcție de revenire cu arc și este echipat cu un simbol distinctiv alb în formă de săgeată orientată în jos, care asigură o vizibilitate excelentă în diferite condiții de iluminare. Ca parte a familiei de produse Harmony XB5, butonul ZB5FA335 are proprietăți de protecție remarcabile. Are clasificare IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet rezistent la praf și apă, precum și la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Clasificarea IK03 oferă o protecție mecanică adecvată împotriva impacturilor externe. Produsul funcționează în mod fiabil la temperaturi extreme cuprinse între -40 °C și +70 °C, fiind potrivit pentru utilizarea în cele mai dure medii industriale. Butonul ZB5FA335 are un cadru din plastic de culoare gri închis și un diametru de montare de 30,5 mm. Produsul are o adâncime de instalare de 30 mm și o lățime și înălțime totală de 37 mm. Grosimea de montare poate fi între 1 și 6 mm, ceea ce permite opțiuni flexibile de instalare pentru diferite grosimi ale panoului. Produsul are o durată de viață mecanică extrem de ridicată, de 10 milioane de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Este compatibil cu accesoriile ZBYF, ZBZF32, ZBZF33 și ZB5AZ, permițând extinderea flexibilă a funcțiilor sale. Capul butonului ZB5FA335 poate fi utilizat cu diferite configurații electrice, care sunt indicate prin coduri diferite: C1, C2, C11, C15 și SF1. Acestea permit utilizarea unui număr diferit de contacte, care pot fi configurate în mod flexibil pentru a se adapta cerințelor individuale. Produsul este conform cu cele mai importante standarde internaționale, precum IEC 60947-5-1, IEC 60947-5-4, UL 508 și CSA C22.2 nr. 14, și este certificat UL, CSA, CCC și EAC. Designul său special oferă o rezistență excelentă la vibrații și șocuri, confirmată de teste riguroase: 5 gn (f=10...500 Hz) și 2 mm vârf-la-vârf (f=2...10 Hz), precum și rezistență la șocuri de 30 gn (18 ms), 50 gn (11 ms) și 25 gn (6 ms) conform diverselor metode de testare.
Schneider Electric Harmony XB5 - ZB5FA335 - cap de buton din plastic pentru montare încastrată, Ø30, negru, „săgeată sus” date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5F
Compatibilitate: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material cadru: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Montare încastrată
Unitate de vânzare indivizibilă: 1
Forma capului unității de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Negru încastrat, deschidere în jos (alb)
Dimensiuni
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 30 mm
Grosime de montare: 1-6 mm
Caracteristici tehnice
Durată de viață mecanică: 10.000.000 de cicluri
Cod de asamblare electrică: C1 (<9 contacte utilizând blocuri simple montate din față), C2 (<9 contacte utilizând blocuri simple și duble montate din față), C11 (<3 contacte utilizând blocuri simple montate din față), C15 (<1 contact utilizând blocuri simple montate din față), SF1 (<3 contacte utilizând blocuri simple montate din față)
Caracteristici de mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653
Clasă de protecție UL: Tip 13, Tip 12, Tip 4, Tip 4X conform UL 50 E
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1, ISO 21702, ISO 22196:2011
Certificări de produs: UL, CSA, CCC, EAC
Rezistență
Rezistență la impact: 30 gn (durată = 18 ms) la jumătate de accelerație sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) la jumătate de accelerație sinusoidală conform IEC 60068-2-27, 25 gn (durată = 6 ms) pe axă la 1000 de șocuri conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f = 10...500 Hz) conform IEC 60068-2-6, 2 mm vârf-la-vârf (f = 2...10 Hz) conform IEC 60068-2-6.
