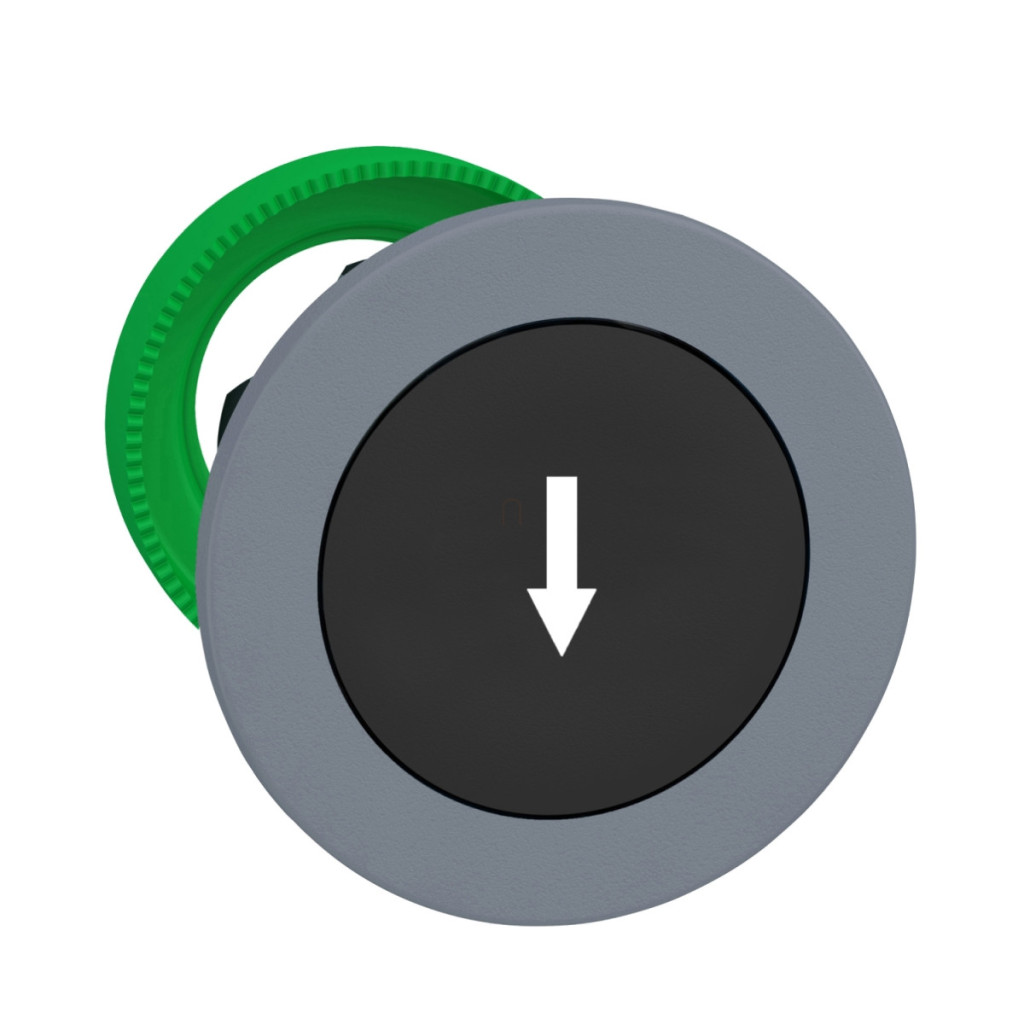

Capul butonului cu montare încastrată Schneider Electric Harmony XB5 seria ZB5FA335C0 este o componentă premium concepută pentru panouri de control industriale și console de control, fiind alegerea perfectă chiar și pentru cele mai exigente aplicații. Capul elegant al butonului negru, cu o săgeată albă orientată în jos, oferă o interfață practică și ușor de recunoscut în orice mediu industrial. Produsul face parte din gama Harmony XB5, care aparține gamei recunoscute la nivel mondial de comutatoare industriale și dispozitive de semnalizare de înaltă calitate ale Schneider Electric. Modelul ZB5FA335C0 este o unitate principală care funcționează ca un buton neiluminat și poate fi identificată și prin denumirea scurtă a produsului ZB5F. Capul butonului are un mecanism de revenire cu arc, astfel încât revine automat la poziția normală după acționare. Este compatibil cu familiile de produse ZBYF..., ZBZF32, ZBZF33 și ZB5AZ, permițând integrarea flexibilă în sistemele existente. Rama din plastic acoperită cu un strat gri contrastează elegant cu butonul negru și, cu un diametru de montare de 30,5 mm, poate fi instalată în deschiderile standard ale panoului. Construcția excepțional de durabilă a ZB5FA335C0 asigură o durată de viață mecanică extraordinară, cu până la 10 milioane de cicluri de funcționare fără probleme. Cu protecție dublă IP66/IP67, comutatorul este complet rezistent la praf, umiditate și chiar la jeturi de apă de înaltă presiune (7000000 Pa, 55 °C, distanță de 0,1 m), asigurând o funcționare fiabilă chiar și în cele mai dure medii industriale. Clasa de rezistență la impact IK03 oferă protecție suplimentară împotriva impactului mecanic. Gama largă de temperaturi de funcționare a produsului (-40...+70 °C) permite utilizarea acestuia în condiții climatice extreme, fie în locații exterioare înghețate, fie în medii industriale calde. Capul butonului este compact, cu o dimensiune frontală de 37 mm x 37 mm și o adâncime de 30 mm. Grosimea de instalare este ideală pentru panouri între 1 și 6 mm. Capul are un design rotund, încastrat, cu o suprafață neagră și o săgeată albă orientată în jos, ceea ce îl face intuitiv de utilizat. Produsul este conform cu o serie de standarde internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1, și este listat UL și certificat CSA, asigurând aplicabilitatea globală.
Schneider Electric Harmony XB5 - ZB5FA335C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă a produsului: ZB5F
Compatibilitate produs: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Tip dispozitiv: Element de bază
Caracteristici fizice
Material margine: Plastic, acoperit cu strat gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat încorporat
Cantitate minimă de vânzare: 1
Forma capului unității de semnal: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Încastrat negru, deschidere în jos (alb)
Dimensiuni
Lățime totală (CAD): 37 mm
Înălțime totală (CAD): 37 mm
Adâncime totală (CAD): 30 mm
Grosime de prindere: 1-6 mm
Caracteristici mecanice
Durată de viață mecanică: 10.000.000 de cicluri
Cod compoziție electrică:
C1: <9 contacte utilizând blocuri individuale montate frontal
C2: utilizarea blocurilor individuale și duble montate frontal pentru <9 contacte
C11: utilizarea blocurilor individuale montate frontal pentru <3 contacte
C15: utilizarea blocurilor individuale montate frontal pentru <1 contact
SF1: Utilizarea blocurilor individuale montate frontal pentru <3 contacte
Parametri de mediu
Tratament de protecție: TH
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II, în conformitate cu IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529
Rezistență la jeturi de apă de înaltă presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1
Certificări de produs: listat UL, CSA
Rezistență la șocuri și vibrații
Rezistență la șocuri:
30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
25 g (durată = 6 ms) pentru 1000 de impacturi pe fiecare axă conform IEC 60068-2-27
Rezistență la vibrații:
5 g (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
