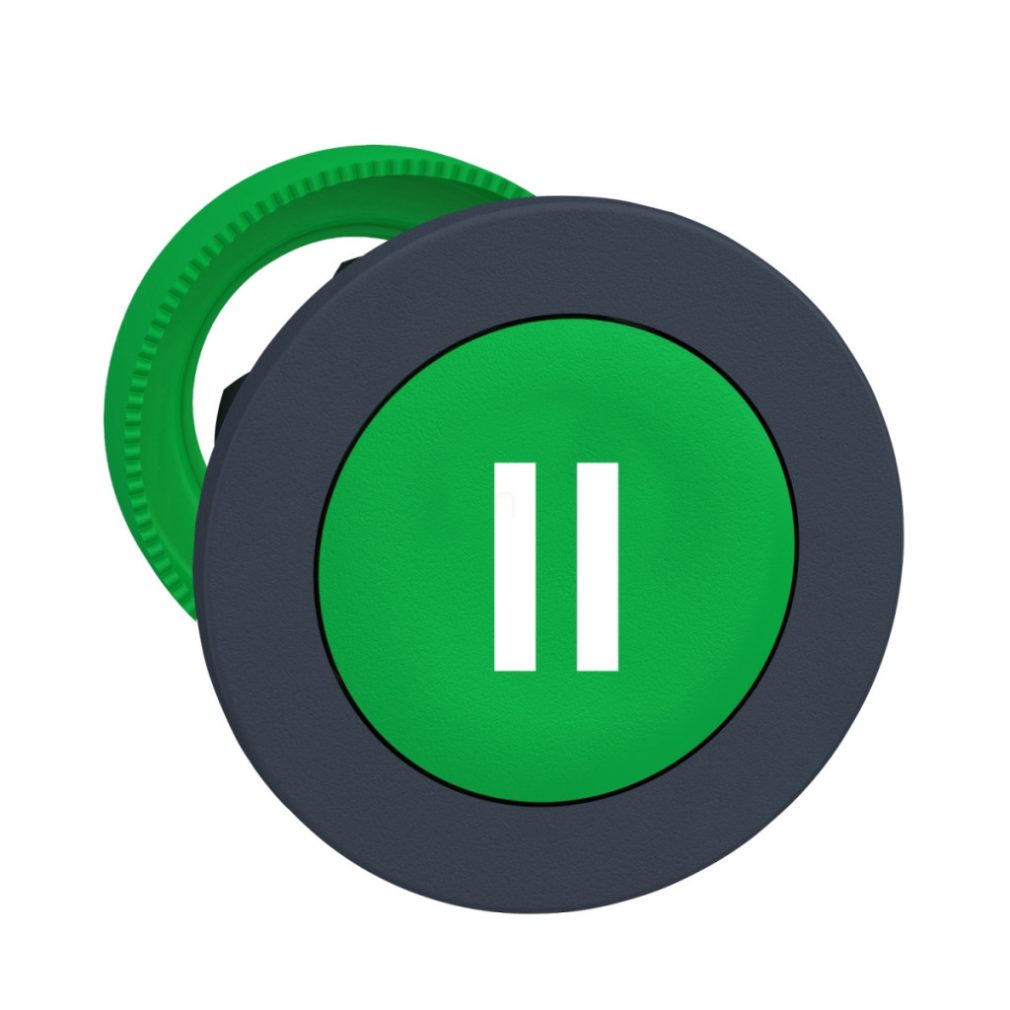

Gama de produse Schneider Electric Harmony XB5, butonul verde de tip ZB5FA336, este o componentă de bază fiabilă pentru automatizarea industrială. Acest cap de buton cu montare încastrată și revenire cu arc are un diametru de 30 mm și este marcat cu un simbol alb „II”, care contrastează cu cadrul gri închis. Produsul este deosebit de potrivit pentru utilizarea în panouri de control industriale, interfețe de mașini și interfețe om-mașină în diverse sisteme automatizate. Capul butonului ZB5FA336 are parametri tehnici excelenți. Datorită diametrului de montare de 30,5 mm, poate fi instalat cu ușurință în orificii de dimensiuni standard. Produsul are un strat de protecție de tip TH, care îi sporește rezistența la diverse influențe ambientale. Are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +70 °C, ceea ce permite utilizarea sa în medii industriale extreme. Are un grad de protecție IP remarcabil: este conform cu standardele IP66, IP67, IP69 și IP69K, precum și cu UL 50 E Tip 4. Protecție 4X, 12 și 13 conform UL 50 E, care oferă o protecție excelentă împotriva prafului și a apei. Produsul poate rezista, de asemenea, la spălarea cu presiune înaltă de până la 7000000 Pa la 55 °C. ZB5FA336 are o durabilitate mecanică remarcabilă, asigurând cel puțin 10 milioane de cicluri de comutare. Rezistența sa la șocuri este în conformitate cu IEC 60068-2-27 pentru 30 gn (durată de 18 ms) și 50 gn (durată de 11 ms) accelerație semi-sinusoidală, precum și 25 gn (6 ms) pentru 1000 de șocuri pe toate axele. Rezistența sa la vibrații este de 5 gn în intervalul 10-500 Hz și de 2 mm vârf-la-vârf în intervalul 2-10 Hz. Produsul este conform cu numeroase standarde internaționale, printre care: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1. De asemenea, are certificări UL și CSA, care atestă calitatea și siguranța sa ridicate. Capul butonului ZB5FA336 este compatibil cu diverse configurații electrice: C1 (maximum 9 contacte cu blocuri simple montate din față), C2 (maximum 9 contacte cu blocuri simple și duble montate din față), C11 (maximum 3 contacte cu blocuri simple montate din față), C15 (maximum 1 contact cu blocuri simple montate din față) și SF1 (maximum 3 contacte cu blocuri simple montate din față). Produsul este, de asemenea, compatibil cu accesoriile ZBYF..., ZBZF32, ZBZF33 și ZB5AZ, ceea ce îi sporește posibilitățile de aplicare. Capul butonului Schneider Electric Harmony XB5 seria ZB5FA336 este o alegere fiabilă pentru mediile industriale în care durabilitatea, protecția ridicată și feedback-ul vizual adecvat sunt importante.
Schneider Electric Harmony XB5 - ZB5FA336 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă a produsului: ZB5F
Compatibilitate produs: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material cadru: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Încastrat încorporat
Cantitate minimă de comandă: 1
Forma capului unității de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Încastrat verde, II (alb)
Informații suplimentare
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 30 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod compoziție electrică:
C1 - max. 9 contacte cu blocuri simple, montate frontal
C2 - max. 9 contacte cu blocuri simple și duble, montate frontal
C11 - max. 3 contacte cu blocuri simple, montate frontal
C15 - max. 1 contact cu blocuri simple, montate frontal
SF1 - max. 3 contacte cu blocuri simple, montate frontal
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69, IP69K
Tipuri de protecție UL: Tip 13, Tip 12, Tip 4, Tip 4X conform UL 50 E
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: Listat UL, CSA
Rezistență mecanică
Rezistență la impact:
30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27
Rezistență la vibrații:
5 gn (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Dimensiuni
Grosime de prindere: 1-6 mm / 0,04-0,24 inci
