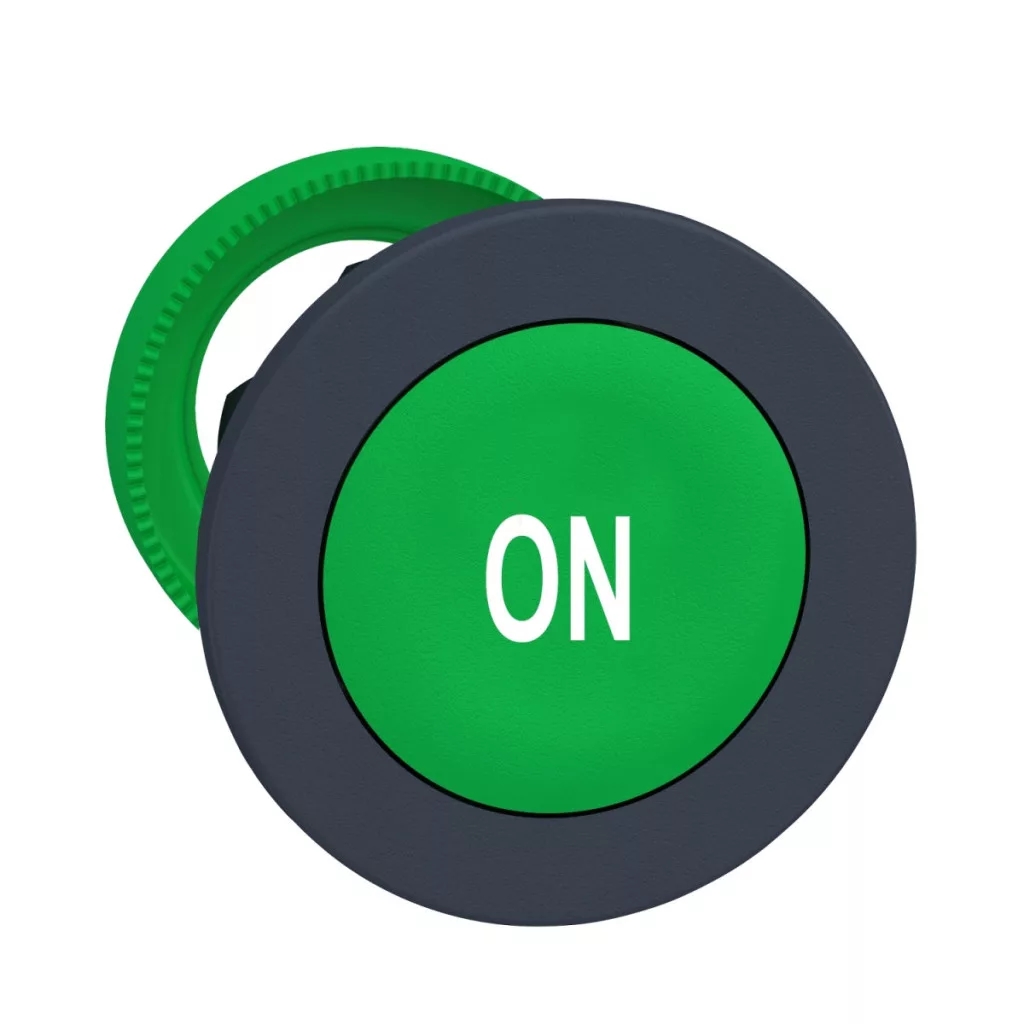

Butonul ZB5FA341 din seria Harmony XB5 de la Schneider Electric este un element de control de înaltă calitate, care funcționează fiabil chiar și în medii industriale. Acest buton verde încastrat, cu diametrul de 30 mm și inscripția „ON”, poate fi utilizat într-o gamă largă de aplicații industriale datorită funcționării sale cu revenire prin arc și cadrului de culoare gri închis. Ca parte a familiei de produse Harmony XB5, ZB5FA341 este compatibil cu diverse accesorii, precum componentele ZBYF, ZBZF32, ZBZF33 și ZB5AZ. Butonul are un cadru din plastic de culoare gri închis și un diametru de montare de 30,5 mm, care este o dimensiune standard pentru panourile de comutare industriale. Produsul este vândut în pachete de 1 bucată și are un buton verde încastrat, cu o etichetă albă „ON” care indică clar funcția sa. Capul butonului ZB5FA341 are o durabilitate mecanică remarcabilă și poate rezista la până la 10 milioane de cicluri de comutare. Această durată lungă de viață asigură o funcționare fiabilă chiar și în condiții de utilizare intensivă. Produsul are diferite coduri de configurare electrică, cum ar fi C1 (max. 9 contacte cu blocuri simple, montare frontală), C2 (max. 9 contacte cu blocuri simple și duble, montare frontală), C11 (max. 3 contacte cu blocuri simple, montare frontală), C15 (max. 1 contact cu blocuri simple, montare frontală) și SF1 (max. 3 contacte cu blocuri simple, montare frontală). Aceste coduri oferă diferite opțiuni de comutare pentru diferite aplicații. Capul butonului Schneider Electric ZB5FA341 are, de asemenea, caracteristici de protecție remarcabile. Produsul are clase de protecție IP66, IP67, IP69 și IP69K în conformitate cu standardele IEC și ISO relevante, asigurând protecție împotriva prafului și a apei chiar și în condiții de mediu extreme. De asemenea, este conform cu standardele UL din SUA de tip 12, tip 13, tip 4 și tip 4X. Produsul poate rezista la spălarea cu presiune înaltă la 55 °C de la o distanță de 0,1 m la o presiune de 7000000 Pa. Clasa IK03 conform IEC 50102 indică rezistența mecanică la impact a produsului. Capul butonului ZB5FA341 poate fi utilizat într-un interval larg de temperaturi, cu temperaturi de funcționare și depozitare de la -40 la +70 °C. Are o rezistență excelentă la vibrații de până la 5 gn (f=10 până la500 Hz) conform IEC 60068-2-6, iar rezistența sa la șocuri este, de asemenea, remarcabilă: 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27, precum și 25 gn (durată = 6 ms) pentru 1000 de impacturi pe fiecare axă conform IEC 60068-2-27. Acest design robust face ca produsul să fie ideal pentru utilizarea în medii industriale în care pot apărea vibrații și solicitări mecanice.
Schneider Electric Harmony XB5 - ZB5FA341 - cap de buton din plastic încastrat, Ø30, verde, Date tehnice „ON”
Caracteristici produs
Familia de produse: Harmony XB5
Tip produs sau componentă: Cap pentru buton neiluminat
Denumire scurtă dispozitiv: ZB5F
Compatibilitate produs: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material cadru: plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: încastrat
Formă unitate: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Încastrat verde, PORNIT (alb)
Date mecanice
Lățime totală CAD: 37 mm Înălțime totală CAD: 37 mm Adâncime totală CAD: 30 mm Durată de viață mecanică: 10.000.000 de cicluri Grosime de prindere: 1-6 mm / 0,04-0,24 in
Date electrice
Cod compoziție electrică:
C1 - max. 9 contacte cu blocuri simple, montare frontală
C2 - max. 9 contacte cu blocuri simple și duble, montare frontală
C11 - max. 3 contacte cu blocuri simple, montare frontală
C15 - max. 1 contact cu blocuri simple, montare frontală
SF1 - max. 3 contacte cu blocuri simple, montare frontală
Date de mediu
Tratament de protecție: TH Temperatura aerului ambiant pentru depozitare: -40...70 °C Temperatura aerului ambiant pentru funcționare: -40...70 °C Categorie de supratensiune: Clasa II, conform IEC 60536
Caracteristici de protecție
Grad de protecție IP:
IP66 (conform IEC 60529)
IP67 (conform IEC 60529)
IP69 (conform IEC 60529)
IP69K (conform ISO 20653)
Tip UL: Tip 13, Tip 12, Tip 4, Tip 4X (conform UL 50 E)
Rezistență la spălatoare de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 (conform IEC 50102)
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: listat UL, CSA
Rezistență la vibrații și șocuri
Rezistență la șocuri:
30 gn (durată = 18 ms) accelerație semiondă sinusoidală (IEC 60068-2-27)
50 gn (durată = 11 ms) accelerație semiondă sinusoidală (IEC 60068-2-27)
25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă (IEC 60068-2-27)
Rezistență la vibrații:
5 gn (f= 10...500 Hz) (IEC 60068-2-6)
2 mm vârf la vârf (f= 2...10 Hz) (IEC 60068-2-6)
